USB4175-GF-0230-C

产品分类:
产品描述:
供应商型号: 4177293
供应商: 海外现货
标准整包数: 10
GLOBAL CONNECTOR TECHNOLOGY  USB4175-GF-0230-C

USB4175-GF-0230-C概述

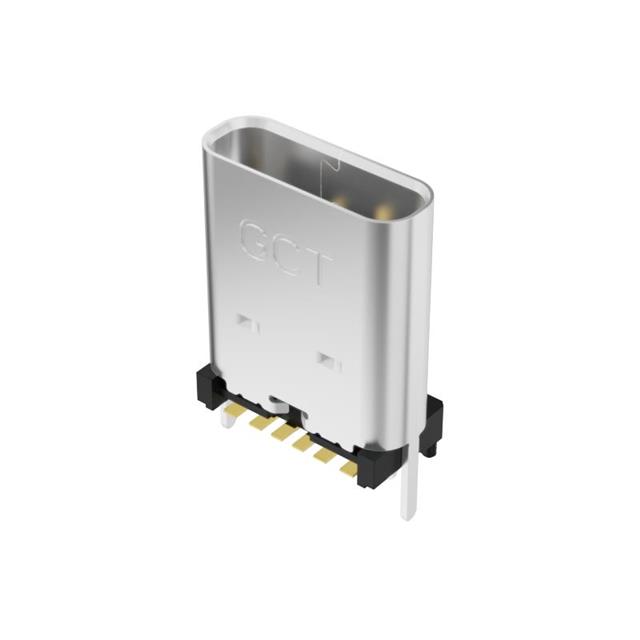

    # USB Type C Receptacle 技术手册

    产品简介


    USB Type-C 接收器是一种适用于电源充电的垂直表面贴装(SMT)组件。此接收器专为需要快速和安全充电的应用而设计,主要应用于智能手机、平板电脑、笔记本电脑等便携式设备。本产品具备多个引脚,可以提供高效且可靠的电源连接解决方案。

    技术参数


    以下是产品的主要技术规格:
    材料
    - 绝缘体:PA9T,UL 94V-0,黑色
    - 触点:铜合金
    - 外壳:不锈钢
    - 中间板:不锈钢
    镀层
    - 触点区域:金镀层,最小厚度为50µ"
    - 焊尾:金镀层,最小厚度为50µ"
    - 外壳:镍镀层,最小厚度为30µ"
    - 中间板:透明镀层
    电气特性
    - 电流额定值:
    - VBUS 引脚:共3.00A
    - GND 引脚:共4.25A
    - A5/B5 引脚:1.25A
    - 电压额定值:20V DC
    - 接触电阻:
    - 初始最大值:40mΩ
    - 测试后最大值:50mΩ
    - 介电强度:100V AC
    - 绝缘电阻:最小100MΩ
    机械及环境
    - 工作温度范围:-25°C 至 +85°C
    - 插拔力:插入力为5至20N,未插拔状态下的保持力为6至20N
    - 耐用性:20,000次插拔循环

    产品特点和优势


    USB Type-C 接收器具有以下显著优势:
    - 高效供电:多个引脚确保高电流和高电压的安全传输。
    - 耐用性强:经过严格测试,可耐受高达20,000次的插拔循环。
    - 材料优质:采用高强度材料如不锈钢外壳,确保长时间使用后的结构稳定性和可靠性。
    - 易于集成:垂直表面贴装设计,便于在PCB上进行安装和布局。

    应用案例和使用建议


    应用案例
    本产品广泛应用于手机、平板电脑、笔记本电脑等便携式设备的充电接口。典型的应用场景包括:
    - 智能手机的充电端口
    - 平板电脑的数据传输和充电接口
    - 笔记本电脑的多功能接口
    使用建议
    - 在设计PCB布局时,请参考官方提供的推荐布局指南,以确保最佳性能和兼容性。
    - 为了保证接触良好,在每次插拔时应确保正确的对齐方式,避免硬拉或强行插入。
    - 定期检查产品状态,特别是金属部分是否有磨损或损坏,以及时更换。

    兼容性和支持


    本产品与其他USB Type-C标准设备兼容。如果您需要更多关于如何集成到您的特定设备中的信息,或者有其他任何疑问,请联系制造商获取支持。

    常见问题与解决方案


    1. Q:如何正确安装此产品?
    - A:请严格按照PCB布局推荐指南进行焊接和安装,确保引脚正确对接。

    2. Q:使用过程中发现接触不良怎么办?
    - A:检查接触区域是否有氧化或污染,清洁后重新插入即可恢复。
    3. Q:插拔过程中感觉阻力过大?
    - A:这可能是由于插头没有对准或插孔有异物导致的。请先清理插孔,然后再尝试插入。

    总结和推荐


    USB Type-C 接收器凭借其出色的电流承载能力、可靠性和坚固耐用性,在市场上拥有强大的竞争力。它非常适合于各种便携式设备的电源接口需求。强烈推荐给需要高效、安全电源解决方案的电子设备制造商。

USB4175-GF-0230-C参数

参数
安装方式 垂直安装,贴片安装,通孔安装
包装方式 卷带包装

USB4175-GF-0230-C厂商介绍

Global Connector Technology(GCT)是一家全球领先的连接器解决方案提供商,专注于为各种行业提供高性能的连接器产品。GCT的产品主要分为以下几类:

1. 高速连接器:用于高速数据传输,常见于数据中心、电信和高速网络设备。

2. 电源连接器:为电子设备提供稳定的电源连接,应用于工业自动化、汽车和消费电子。

3. 射频连接器:用于无线通信系统,如移动通信基站、**通信和**系统。

4. 光纤连接器:支持高速光信号传输,应用于光纤网络、医疗成像和*事通信。

5. 定制连接器:根据客户特定需求设计和制造的连接器,满足特定应用的定制化需求。

GCT的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品可靠性和耐用性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 全球布局:在全球多个地区设有生产基地和销售网络,实现快速交付和本地化服务。

GCT致力于通过其高质量的连接器产品,帮助客户实现更高效、更可靠的连接解决方案。

USB4175-GF-0230-C数据手册

厂牌 PDF简要描述 下载
GLOBAL CONNECTOR TECHNOLOGY GLOBAL CONNECTOR TECHNOLOGY USB4175-GF-0230-C USB4175-GF-0230-C数据手册

USB4175-GF-0230-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
