FFC3B11-09-T

产品分类:
产品描述:
供应商型号: JY-FFC3B11-09-T
供应商: 云汉优选
标准整包数: 1
GLOBAL CONNECTOR TECHNOLOGY  FFC3B11-09-T

FFC3B11-09-T概述


    产品简介

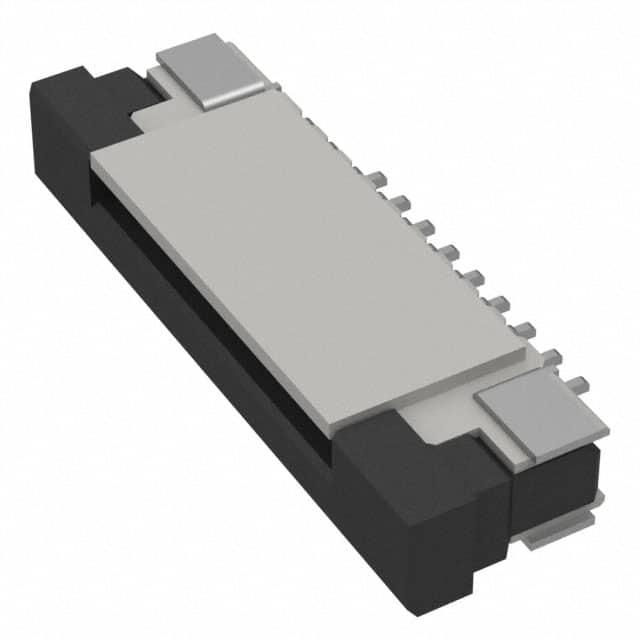

    FFC3B11 FPC 1.0mm Pitch, Side Entry, Top Contact, SMT, Height=2.5mm, Slide Type
    FFC3B11是一款专门设计用于柔性扁平电缆(FFC)和柔性印刷电路板(FPC)连接的电子元器件。它采用侧入式顶接触的设计,通过表面贴装技术(SMT)实现。该连接器具有高度集成的特点,适用于消费电子、便携式设备和小型化电子产品等多种领域。其紧凑的设计使其能够节省空间并提供高密度的连接能力。

    技术参数


    - 机械与环境特性
    - 材料:外壳:热塑性塑料,UL 94V-0;操作杆:热塑性塑料,UL 94V-0;触点:磷青铜;卡口钉:黄铜
    - 镀层:触点:参照订购信息;卡口钉:无光泽锡镍镀层
    - 电气特性
    - 电压等级:最大交流/直流50V
    - 电流等级:最大交流/直流0.4A
    - 绝缘电阻:最小50MΩ
    - 接触电阻:最大40mΩ
    - 介电强度:在1分钟内承受250V交流电压
    - 操作温度范围:-25°C至+85°C
    - 耐久性:20个周期
    - 焊接规范:峰值温度为260°C(±5°C),最长5秒
    - 尺寸规格
    - 厚度:0.30±0.03mm
    - 触点数量:4-40个(见尺寸表格)

    产品特点和优势


    FFC3B11的主要优势在于其高可靠性和灵活性。它的侧入式设计使安装更加方便,并且其顶部接触点使得焊接和组装过程更为简单。该连接器能够在宽广的操作温度范围内稳定工作,从而保证了长时间的可靠性和耐用性。此外,其紧凑的尺寸和高密度的触点布局使其在空间受限的应用环境中表现出色。

    应用案例和使用建议


    应用案例
    - 消费电子:移动电话、平板电脑、智能手表等便携设备中的柔性连接。
    - 工业设备:自动化设备和机器人中的电路板连接。
    使用建议
    1. 温度管理:确保操作环境温度在-25°C到+85°C之间,以保持最佳性能。
    2. 安装精度:在安装过程中注意焊接规范,以避免因温度过高导致的损坏。
    3. 清洁处理:在安装前确保电路板和连接器清洁无尘,以提高接触可靠性。

    兼容性和支持


    FFC3B11与各种柔性扁平电缆和柔性印刷电路板兼容。厂商提供详细的技术支持文档和样品服务,确保客户能够正确使用该产品。此外,GCT公司还提供了完善的售后服务和技术支持,帮助客户解决在使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:焊接过程中出现虚焊或短路
    - 解决方法:严格按照规定的焊接规范进行操作,确保焊接温度和时间符合要求。
    2. 问题:接触不良或信号干扰
    - 解决方法:检查连接器和电路板是否干净,重新安装确保接触良好。
    3. 问题:无法正常插入FFC/FPC
    - 解决方法:确认FFC/FPC的尺寸是否符合推荐规格,适当调整以确保正确对齐。

    总结和推荐


    总体来看,FFC3B11是一款高度可靠的电子元器件,适用于多种应用场景。其独特的设计和高性能使其在市场中具有很强的竞争优势。建议在需要高密度连接和空间有限的应用场合下使用。对于设计师和工程师来说,这是一个值得考虑的优秀选择。

FFC3B11-09-T参数

参数
通用封装 SMD,P=1mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FFC3B11-09-T厂商介绍

Global Connector Technology(GCT)是一家全球领先的连接器解决方案提供商,专注于为各种行业提供高性能的连接器产品。GCT的产品主要分为以下几类:

1. 高速连接器:用于高速数据传输,常见于数据中心、电信和高速网络设备。

2. 电源连接器:为电子设备提供稳定的电源连接,应用于工业自动化、汽车和消费电子。

3. 射频连接器:用于无线通信系统,如移动通信基站、**通信和**系统。

4. 光纤连接器:支持高速光信号传输,应用于光纤网络、医疗成像和*事通信。

5. 定制连接器:根据客户特定需求设计和制造的连接器,满足特定应用的定制化需求。

GCT的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品可靠性和耐用性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 全球布局:在全球多个地区设有生产基地和销售网络,实现快速交付和本地化服务。

GCT致力于通过其高质量的连接器产品,帮助客户实现更高效、更可靠的连接解决方案。

FFC3B11-09-T数据手册

厂牌 PDF简要描述 下载
GLOBAL CONNECTOR TECHNOLOGY GLOBAL CONNECTOR TECHNOLOGY FFC3B11-09-T FFC3B11-09-T数据手册

FFC3B11-09-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.1451
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.14
直接购买
加入购物车
