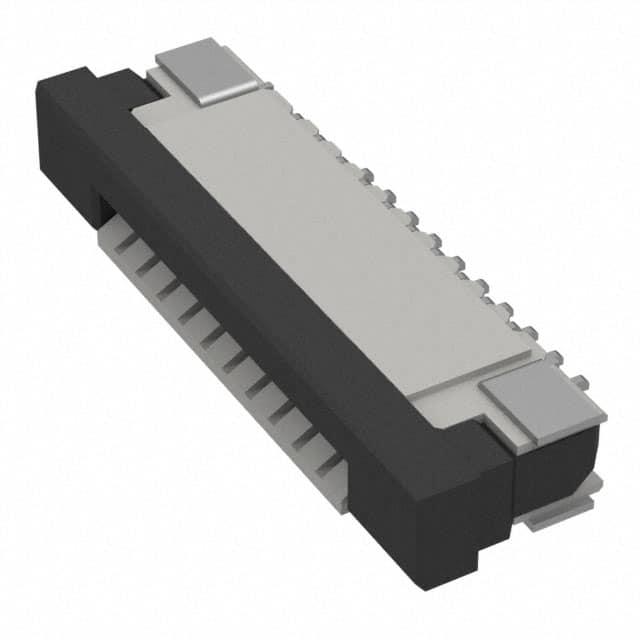

FFC3B07-10-T

产品分类: FFC/FPC连接器
产品描述: 焊盘 1mm 10pin 自然色 2.5mm FFC,FPC 400mA 锡 底部 SMD,P=1mm,卧贴 贴片安装 17mm(长度)*6.75mm(高度)
供应商型号: JY-FFC3B07-10-T
供应商: 云汉优选
标准整包数: 1
GLOBAL CONNECTOR TECHNOLOGY FFC/FPC连接器 FFC3B07-10-T

FFC3B07-10-T概述

    FFC3B07 FPC 1.0mm Pitch, Side Entry, Bottom Contact, SMT, Height=2.5mm, Slide Type 技术手册

    产品简介


    FFC3B07 FPC 1.0mm Pitch 是一种适用于柔性扁平电缆(FFC)和柔性印刷电路板(FPC)连接的高可靠性产品。该产品主要用于电子产品中的信号传输和电源传输,广泛应用于消费电子、工业自动化、通讯设备等领域。该产品的特点是通过侧向进入的方式进行接触,并通过表面贴装技术(SMT)安装到印刷电路板上,底部接触设计使其具有高度的稳定性。

    技术参数


    - 材料
    - 外壳:热塑性塑料,UL 94V-0等级
    - 按钮:黄铜
    - 接触点:磷青铜
    - 操作按钮:热塑性塑料,UL 94V-0等级
    - 接触镀层:可选锡镀层或金闪镀层
    - 电气特性
    - 电压额定值:50V AC/DC最大值
    - 电流额定值:0.4A AC/DC最大值
    - 绝缘电阻:最小50MΩ
    - 接触电阻:最大40mΩ
    - 介电强度:250V AC,持续1分钟
    - 机械和环境特性
    - 耐用性:20个周期
    - 工作温度范围:-25°C至+85°C
    - 焊接轮廓:峰值温度260°C(+0/-5°C),最多5秒

    产品特点和优势


    1. 可靠性和耐用性:该产品采用高质量的磷青铜材料作为接触点,确保长期稳定的性能和耐用性。
    2. 紧凑设计:侧向进入和底部接触的设计使其体积小巧,适合于空间受限的应用场景。
    3. 兼容性强:支持多种FPC尺寸,且可以通过调整引脚数来满足不同的应用需求。
    4. 易于安装:通过表面贴装技术(SMT)可以轻松集成到现有的电路板设计中。

    应用案例和使用建议


    1. 消费电子:可用于手机、平板电脑等设备内部的信号传输连接。
    2. 工业自动化:适用于机器人的信号传输模块。
    3. 通信设备:如路由器、交换机等设备的内部连接。
    使用建议:
    - 在焊接过程中,建议使用峰值温度为260°C的焊接轮廓,以确保良好的焊接效果。
    - 针对不同类型的FPC尺寸,建议按照推荐的FPC尺寸(见表格)进行选择。

    兼容性和支持


    该产品可以与多种柔性扁平电缆和印刷电路板配合使用。厂商提供了详细的安装指南和技术支持,确保客户在使用过程中能够得到及时有效的帮助。

    常见问题与解决方案


    1. 问题:焊接时出现虚焊。
    - 解决方法:检查焊接轮廓是否符合要求,并确保焊点充分湿润。
    2. 问题:接触不良。
    - 解决方法:确保FPC正确插入连接器,且焊接质量良好。

    总结和推荐


    FFC3B07 FPC 1.0mm Pitch 是一款具备高可靠性、易于安装和使用的产品。它以其独特的设计和广泛的适用范围,成为许多应用场景中的理想选择。建议在需要高效、稳定信号传输的电子设备中使用。如果您有任何疑问或需要进一步的技术支持,建议联系厂商获取更详细的信息。

FFC3B07-10-T参数

参数
外壳颜色 自然色
扁平柔性类型 FFC,FPC
连接器/触头类型 底部
间距 1mm
针脚数 10pin
额定电流 400mA
触头镀层
端接 焊盘
板上高度 2.5mm
长*宽*高 17mm(长度)*6.75mm(高度)
通用封装 SMD,P=1mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FFC3B07-10-T厂商介绍

Global Connector Technology(GCT)是一家全球领先的连接器解决方案提供商,专注于为各种行业提供高性能的连接器产品。GCT的产品主要分为以下几类:

1. 高速连接器:用于高速数据传输,常见于数据中心、电信和高速网络设备。

2. 电源连接器:为电子设备提供稳定的电源连接,应用于工业自动化、汽车和消费电子。

3. 射频连接器:用于无线通信系统,如移动通信基站、**通信和**系统。

4. 光纤连接器:支持高速光信号传输,应用于光纤网络、医疗成像和*事通信。

5. 定制连接器:根据客户特定需求设计和制造的连接器,满足特定应用的定制化需求。

GCT的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品可靠性和耐用性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 全球布局:在全球多个地区设有生产基地和销售网络,实现快速交付和本地化服务。

GCT致力于通过其高质量的连接器产品,帮助客户实现更高效、更可靠的连接解决方案。
