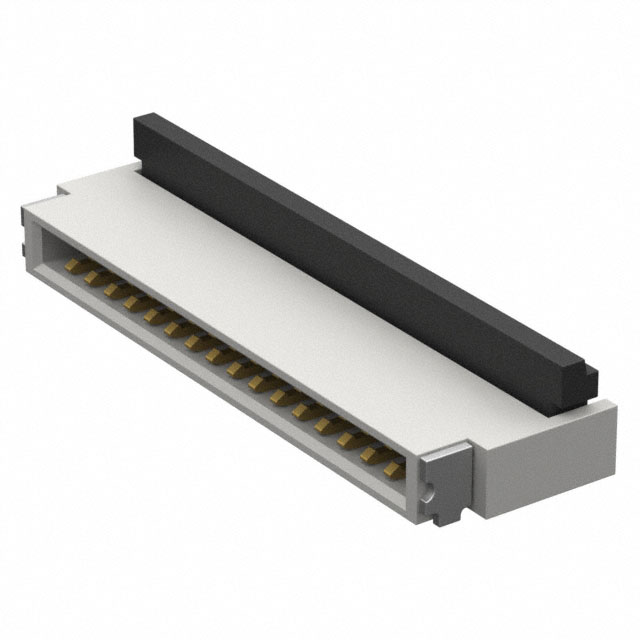

FFC2B28-16-G

产品分类: FFC/FPC连接器
产品描述: 焊盘 500μm 16pin 自然色 1mm FFC,FPC 200mA 金 底部 SMD,P=0.5mm,卧贴 贴片安装
供应商型号: 3769250
供应商: 海外现货
标准整包数: 1
GLOBAL CONNECTOR TECHNOLOGY FFC/FPC连接器 FFC2B28-16-G

FFC2B28-16-G概述

    #

    产品简介


    本文介绍了GCT公司生产的FFC2B28 FPC 0.5mm间距侧插双接触点表面贴装连接器(SMT),高度为1.0mm,采用背翻设计。这款连接器主要用于柔性扁平电缆(FFC)和柔性印刷电路板(FPC)之间的电气连接,在消费电子、便携式设备以及计算机外围设备等领域有着广泛应用。
    #

    技术参数


    材料
    - 外壳:耐高温热塑性塑料,UL 94V-0阻燃等级,本色
    - 按钮:耐高温热塑性塑料,UL 94V-0阻燃等级,黑色
    - 接触点:铜合金
    - 配合钉:铜合金
    电特性
    - 电压额定值:30V
    - 电流额定值:0.2A
    - 绝缘强度:1分钟内250V AC
    - 绝缘电阻:最小50MΩ
    - 接触电阻:最大40mΩ
    机械及环境特性
    - 耐久性:20次循环
    - 工作温度范围:-25°C 至 +85°C
    - 焊接曲线:
    - 峰值温度:260°C (+0/-5°C),最大5秒
    尺寸规格
    | 触点数量 | 宽度 (mm) | 长度 (mm) | 高度 (mm) |
    ||
    | 4 | 4.00 | 1.50 | 2.57 |
    | 5 | 4.50 | 2.00 | 3.07 |
    | 6 | 5.00 | 2.50 | 3.57 |
    | ... | ... | ... | ... |
    #

    产品特点和优势


    1. 高可靠性:具有耐高温材料制成的外壳和按钮,确保在各种极端环境下保持稳定性能。
    2. 双接触点设计:增强了电气连接的可靠性和稳定性。
    3. 紧凑设计:通过优化尺寸和布局,使得连接器能够适应更小的空间需求。
    4. 背翻设计:便于安装和维修,同时减少了外部干扰。
    5. 多种规格选择:提供多种不同触点数的型号,以满足不同的应用需求。
    #

    应用案例和使用建议


    应用案例
    - 消费电子产品:智能手机和平板电脑中柔性电路的连接。
    - 便携式设备:可穿戴设备如智能手表的内部连接。
    - 计算机外设:键盘和鼠标等设备中的柔性电路连接。
    使用建议
    - 正确安装方向:在焊接前,请确认插头的方向,并确保所有触点对齐。
    - 防止静电放电:在操作过程中要注意防止静电对连接器造成损害。
    - 定期检查:在长期使用后,建议进行定期检查以确保连接器的可靠性。
    #

    兼容性和支持


    该连接器兼容多种柔性电路,适用于大多数常见的柔性扁平电缆和柔性印刷电路板。GCT公司为客户提供全面的技术支持和售后服务,包括样品请求、报价咨询和非注塑件的定制服务。请直接联系GCT公司获取更多详细信息和支持。
    #

    常见问题与解决方案


    1. 如何确认插头的正确方向?
    - 查看插头上标注的Pin 1位置,并按照电路板上的对应标记安装。
    2. 焊接时出现虚焊怎么办?
    - 重新检查焊接温度曲线是否符合要求,确保焊接质量。必要时,使用显微镜检查焊接情况。
    3. 连接器在使用过程中接触不良如何处理?
    - 清理连接器接口,去除可能存在的污垢和氧化层。如果仍存在问题,建议更换新的连接器。
    #

    总结和推荐


    FFC2B28 FPC 0.5mm间距侧插双接触点表面贴装连接器是一款设计精良且性能可靠的电子元器件,尤其适用于需要高度可靠电气连接的消费电子和便携式设备中。它不仅具备高可靠性、紧凑设计和多种规格选择的特点,还提供了广泛的应用支持。因此,我强烈推荐使用这款连接器,以确保您的产品在复杂应用环境下的稳定性和可靠性。

FFC2B28-16-G参数

参数
间距 500μm
端接 焊盘
连接器/触头类型 底部
扁平柔性类型 FFC,FPC
额定电流 200mA
板上高度 1mm
触头镀层
外壳颜色 自然色
针脚数 16pin
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
