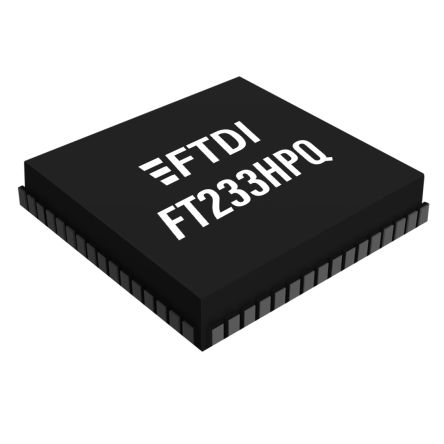

FT233HPQ-TRAY

产品分类: 其他接口芯片
产品描述: FTDI Chip USB 控制器, 支持USB 2.0, 64针
供应商型号: 2283125
供应商: 海外现货
标准整包数: 1
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 其他接口芯片 FT233HPQ-TRAY

FT233HPQ-TRAY概述

    FT233HP/FT232HP 技术手册概述

    1. 产品简介


    FT233HP/FT232HP 是一款高速USB设备,集成有Type-C/PD 3.0控制器IC,完全支持最新的USB Type-C和电力传输(PD)标准。它具有USB桥接功能,提供一个独立通道,兼容FT232H - 单高速USB到多功能UART/FIFO解决方案。这款设备广泛应用于各种高功率应用场景,通过USB PD和/或Type-C端口进行供电。

    2. 技术参数


    - 支持PD规范3.0
    - 两个USB PD 3.0端口支持:端口1支持双角色交换功能,而端口2支持通过端口1进行充电的功能(仅限于FT233HPQ和FT233HPL)
    - 支持5V3A、9V3A、12V3A、15V3A、20V3A等多种PDO作为源或宿
    - Type-C/PD物理层协议
    - PD策略引擎采用32位RISC控制器,具有8kB的数据RAM和48kB的代码ROM
    - 通过外部EEPROM配置PD模式
    - 可通过I2C接口使用外部MCU控制PD策略
    - 最多支持8个可配置的PD GPIO引脚
    - 通过I2C总线支持外部MCU
    - 支持外部EEPROM用于USB设备配置和PD配置文件
    - 单通道USB到串行/并行端口,具有多种配置选项
    - 整个USB协议在芯片上处理,无需USB特定固件编程
    - 兼容USB 2.0高速(480Mbits/秒)和全速(12Mbits/秒)
    - 多协议同步串行引擎(MPSSE),简化同步串行协议设计
    - UART传输速率高达12Mbaud(RS232数据速率受限于外部电平转换器)
    - USB到异步245 FIFO模式,最大数据传输速率可达8 MByte/秒
    - USB到同步245并行FIFO模式,最大数据传输速率可达40 MByte/秒
    - 支持专有的半双工FT1248接口,具有可配置宽度的双向数据总线(1、2、4或8位宽)
    - CPU风格的FIFO接口模式,简化CPU接口设计
    - 快串行接口选项
    - FTDI的免版税虚拟COM端口(VCP)和直接(D2XX)驱动程序,消除了大多数情况下的USB驱动程序开发需求
    - 可调接收缓冲区超时
    - 传输和接收LED驱动信号选项
    - 位击模式接口选项,带RD#和WR#脉冲

    3. 产品特点和优势


    FT233HP/FT232HP 产品的主要特点和优势包括:
    - 高度集成设计:内置5V至3.3V/+1.8V低压差调节器,支持核心电压调节和复位功能。
    - 广泛的兼容性:支持多种通信协议,包括UART、SPI、I2C、JTAG等。
    - 低功耗:操作电流和USB挂起电流都很低,适合电池供电设备。
    - 高性能:支持USB高速和全速通信,适用于高速数据传输。
    - 易用性:提供免费的VCP和D2XX驱动程序,无需复杂的USB驱动程序开发。
    - 灵活的配置:支持多种引脚配置,适应不同的应用需求。

    4. 应用案例和使用建议


    - USB Type-C/USB 3.0电源传输支持:如笔记本电脑、智能手机等需要高效充电的应用。
    - 高功率应用:例如工业自动化设备、机器人系统。
    - USB到UART转换:适用于嵌入式系统中的串行通信。
    - USB到JTAG/I2C/SPI/Bit-Bang:适用于调试和测试设备。
    使用建议:
    - 在设计中确保良好的信号完整性,以应对高速数据传输的需求。
    - 配置适当的外部组件,确保USB信号符合USB合规性要求。

    5. 兼容性和支持


    - 软件支持:提供VCP和D2XX驱动程序,适用于Windows、Mac OS-X和Linux操作系统。
    - 硬件支持:兼容UHCI/OHCI/EHCI主机控制器。
    - 厂商支持:Future Technology Devices International Ltd 提供详尽的技术文档和客户支持服务。

    6. 常见问题与解决方案


    - 问题:如何选择合适的封装?
    - 解决方案:根据具体应用需求选择对应的封装型号,如FT233HPQ、FT233HPL或FT232HPQ。
    - 问题:USB信号不正常,如何调整?
    - 解决方案:检查PCB布局、外部组件及瞬态保护电路,适当添加无源元件来调整信号。

    7. 总结和推荐


    综上所述,FT233HP/FT232HP是一款功能强大且易于使用的USB桥接芯片,适用于广泛的高功率应用场景。其独特的功能、高性能以及广泛的兼容性使其成为众多嵌入式系统的理想选择。强烈推荐在需要高效数据传输和电力传输的项目中使用。

FT233HPQ-TRAY参数

参数

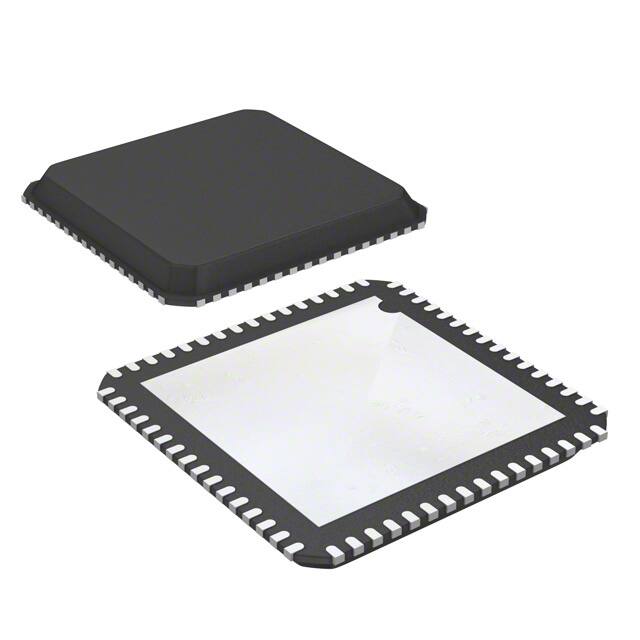

通用封装 QFN-64
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

FT233HPQ-TRAY厂商介绍

Future Technology Devices International(FTDI)是一家全球领先的半导体公司,专注于为各种电子设备提供接口解决方案。FTDI的主营产品包括USB接口芯片、串行接口芯片、USB桥接芯片、USB集线器芯片等。这些产品广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

FTDI的优势在于其强大的研发能力和创新技术。公司拥有一支经验丰富的研发团队,不断推出性能优越、兼容性强的新产品。FTDI的产品具有低功耗、高速度、高稳定性等特点,能够满足客户在不同应用场景下的需求。此外,FTDI还提供全面的技术支持和定制化服务,帮助客户解决技术难题,提高产品竞争力。

FT233HPQ-TRAY数据手册

厂牌 PDF简要描述 下载
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 其他接口芯片 FUTURE TECHNOLOGY DEVICES INTERNATIONAL FT233HPQ-TRAY FT233HPQ-TRAY数据手册

FT233HPQ-TRAY封装设计

查看详情并下载
Symbol
Footprint
3D Model
