FT230XQ-R

产品分类: 其他接口芯片
产品描述: FTDI Chip UART, QFN封装, 16引脚
供应商型号: FT230XQ-R
供应商: 国内现货
标准整包数: 1

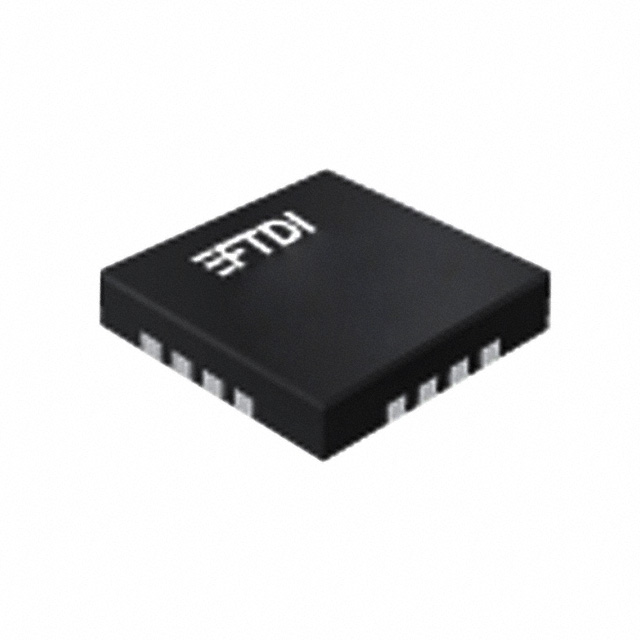

FUTURE TECHNOLOGY DEVICES INTERNATIONAL 其他接口芯片 FT230XQ-R

FT230XQ-R概述

    FT230X USB TO BASIC UART IC 技术手册

    1. 产品简介


    FT230X是一款USB到基本串行UART接口芯片,专为小型PCB设计而优化。它具有以下主要功能:
    - 实现单芯片USB到异步串行数据传输的接口。
    - 自动处理整个USB协议,无需进行USB特定固件编程。
    - 集成了2048字节多时间可编程(MTP)内存,用于存储设备描述符和CBUS I/O配置。
    - 内置时钟生成系统,无需外部晶振。
    - 数据传输率范围为300波特到3兆波特,适用于RS422、RS485和RS232标准。
    - 提供512字节接收缓冲区和512字节发送缓冲区,以实现高速数据传输。
    - 支持Windows、Mac OS、Linux和Android等多种操作系统,提供免费的虚拟串口(VCP)和直接(D2XX)驱动程序。

    2. 技术参数


    - 数据传输速率:300波特至3兆波特(支持RS422、RS485和RS232标准)
    - 缓冲区大小:512字节接收缓冲区和512字节发送缓冲区
    - 电压输入:3.3V,兼容1.8V至5V信号输入
    - 输出驱动强度:4mA至16mA
    - 功耗:正常模式下8mA,挂起模式下125μA
    - 工作温度范围:-40°C至+85°C
    - 包装形式:16针QFN和16针SSOP封装,均符合RoHS标准
    - 封装尺寸:
    - SSOP-16:机械尺寸见附录9.1和9.2
    - QFN-16:机械尺寸见附录9.3和9.4

    3. 产品特点和优势


    - 高集成度:集成了USB协议处理、时钟生成、数据缓冲、电源管理和多种控制信号,减少了外围电路的设计复杂性。
    - 广泛的兼容性:支持多种操作系统和硬件平台,如Windows、Mac OS、Linux和Android,大大简化了开发和部署过程。
    - 灵活性和易用性:支持多种配置选项,如CBUS I/O引脚的功能可配置,增强了产品的灵活性和适用性。
    - 低功耗设计:具有优异的功耗特性,适合于便携式设备和其他需要低功耗的应用场景。
    - 可靠性:内置了多种保护机制,如电源开关、复位电路和ESD防护,确保在各种环境下的稳定运行。

    4. 应用案例和使用建议


    - USB到RS232/RS422/RS485转换器:将传统的串行接口设备通过FT230X转换为USB接口,方便连接到现代计算机系统。
    - 升级旧设备:利用FT230X将现有的串行设备升级为USB接口,延长设备的使用寿命。
    - USB电池充电检测:支持USB充电端口的检测,提高电池充电效率。
    - LED驱动:支持LED驱动信号,可用于指示数据传输状态。
    使用建议:
    - 确保正确的电源供应,避免过压或欠压导致的损坏。
    - 在设计过程中充分考虑信号完整性,特别是高速数据传输时的阻抗匹配。
    - 利用CBUS I/O引脚的可配置性,根据具体需求定制功能。

    5. 兼容性和支持


    - 兼容性:FT230X支持多种操作系统和硬件平台,如Windows、Mac OS、Linux和Android,确保广泛的应用兼容性。
    - 支持和维护:FTDI网站提供了详细的驱动程序和支持文档,帮助用户轻松解决问题。

    6. 常见问题与解决方案


    - Q:如何安装驱动程序?
    A:请参考FTDI网站上的安装指南(http://www.ftdichip.com/Documents/InstallGuides.htm)。
    - Q:如果设备无法正常工作怎么办?
    A:首先检查电源和连接线是否正确;如果仍存在问题,请访问FTDI论坛寻求帮助。

    7. 总结和推荐


    FT230X是一款高度集成的USB到UART接口芯片,具备高可靠性、灵活性和易用性,非常适合应用于各种需要USB接口的设备中。其广泛的兼容性、灵活的配置选项和良好的功耗特性使其在市场上具有较强的竞争力。强烈推荐使用FT230X来实现USB到串行通信的转换,特别是在需要高性能和多功能性的场合。

FT230XQ-R参数

参数
长*宽*高 4mm*4mm*750μm
通用封装 QFN-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

FT230XQ-R厂商介绍

Future Technology Devices International(FTDI)是一家全球领先的半导体公司,专注于为各种电子设备提供接口解决方案。FTDI的主营产品包括USB接口芯片、串行接口芯片、USB桥接芯片、USB集线器芯片等。这些产品广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

FTDI的优势在于其强大的研发能力和创新技术。公司拥有一支经验丰富的研发团队,不断推出性能优越、兼容性强的新产品。FTDI的产品具有低功耗、高速度、高稳定性等特点,能够满足客户在不同应用场景下的需求。此外,FTDI还提供全面的技术支持和定制化服务,帮助客户解决技术难题,提高产品竞争力。

FT230XQ-R数据手册

厂牌 PDF简要描述 下载
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 其他接口芯片 FUTURE TECHNOLOGY DEVICES INTERNATIONAL FT230XQ-R FT230XQ-R数据手册

FT230XQ-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 14.916
100+ ¥ 14.5431
500+ ¥ 13.9216
库存: 5000
起订量: 10 增量: 5000
交货地:
最小起订量为:10
合计: ¥ 149.16
直接购买
加入购物车
