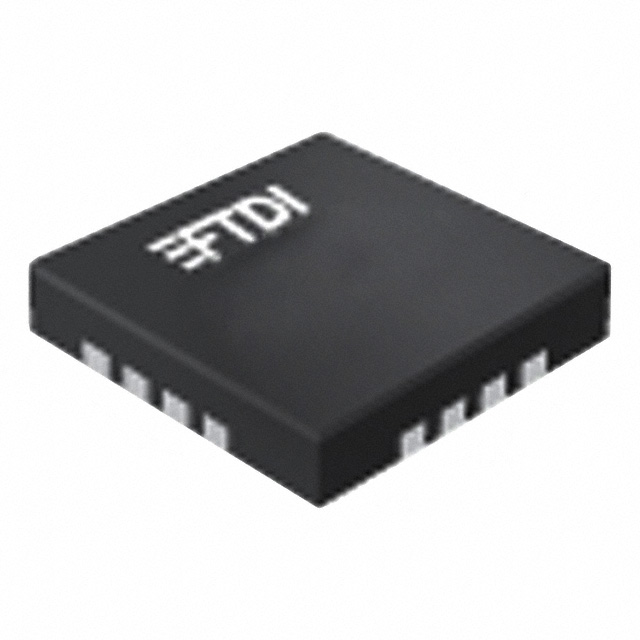

FT201XQ-T

产品分类: 其他接口芯片
产品描述: 通用异步接收器/发送器, QFN封装, 16引脚
供应商型号: 2168420
供应商: 海外现货
标准整包数: 5
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 其他接口芯片 FT201XQ-T

FT201XQ-T概述

    FT201X USB I2C SLAVE IC 技术手册解析

    产品简介


    FT201X USB I2C SLAVE IC 是一款集成了USB到I2C接口的单芯片解决方案。这款IC主要用于实现USB接口与传统设备或现代系统间的通信,广泛应用于多种领域,如主板监控、软件/硬件加密USB模块、工业控制及数字相机接口等。它能够在不依赖外部晶体振荡器的情况下进行时钟生成,并且具备多时间编程(MTP)内存功能,可以存储设备描述符和CBUS I/O配置信息。

    技术参数


    - 通信速度:支持高达3.4 MHz的高速模式,兼容I2C协议。
    - 内存特性:集成2048字节的多时间编程(MTP)内存。
    - 缓冲区:512字节接收缓冲区和512字节发送缓冲区。
    - 电源:支持USB总线供电、自供电以及带电源开关的总线供电模式。
    - 输出电压:内部+3.3V电平转换器,支持True 3.3V CMOS驱动输出和TTL输入。
    - 工作温度范围:-40°C至85°C。

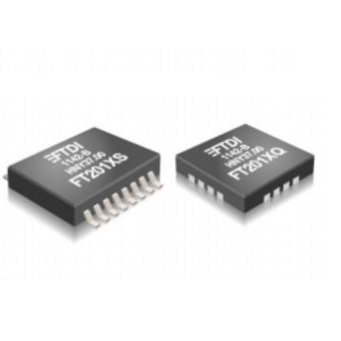

    - 封装:可选16引脚QFN和16引脚SSOP封装,均符合RoHS标准。
    - 电流消耗:活动状态下的电流为8mA,挂起状态下的电流为125μA。

    产品特点和优势


    - 高集成度:集成了所有必要的USB协议处理功能,无需额外编程。
    - 灵活的CBUS I/O配置:通过软件配置,用户可以根据需要灵活地设定CBUS I/O功能。
    - 低功耗设计:提供优化的电源管理方案,以降低功耗并延长电池寿命。
    - 扩展温度范围:能够适应极端的工作环境,适用于各种恶劣条件下的应用。
    - 卓越的兼容性:兼容多种操作系统,包括Windows、Mac OS-X和Linux。

    应用案例和使用建议


    典型应用场景:
    - 升级旧设备的USB接口:允许将传统的串行接口设备升级到USB接口。
    - 添加系统模块化:通过USB接口实现系统间的数据传输和通信。
    - USB电池充电检测:检测专用充电端口的存在,提高电池充电效率。
    使用建议:
    - 在使用过程中注意控制CBUS I/O引脚的输出强度,确保与外部电路的良好匹配。
    - 定期检查USB总线供电情况,确保设备稳定运行。
    - 使用专用的软件工具如FTPROG来配置MTP内存和CBUS I/O功能。

    兼容性和支持


    - 操作系统支持:支持Windows(包括Windows 8、7、Vista、XP)、Mac OS-X、Linux以及Android等主流操作系统。
    - 第三方驱动:除官方提供的驱动程序外,还提供了第三方的驱动支持,见FTDI官网(www.ftdichip.com)获取更多信息。
    - 供货型号:提供了16引脚QFN和SSOP两种封装形式,每种封装又有不同的包装方式。

    常见问题与解决方案


    - 问题1:设备无法正常识别。
    - 解决方案:检查USB连接是否牢固,确认驱动程序已正确安装。
    - 问题2:设备在挂起状态下仍消耗大量电流。
    - 解决方案:调整电源管理模式,确保在挂起状态下正确关闭不必要的电路。

    总结和推荐


    总体来看,FT201X USB I2C SLAVE IC凭借其高度集成的设计、广泛的兼容性和丰富的功能特性,在各种USB-I2C转换应用中表现出色。其在低功耗、灵活配置和适应性强等方面的优势使其成为市场上极具竞争力的产品。因此,对于需要高效、可靠USB-I2C接口转换的应用场合,强烈推荐使用FT201X USB I2C SLAVE IC。

FT201XQ-T参数

参数
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘

FT201XQ-T厂商介绍

Future Technology Devices International(FTDI)是一家全球领先的半导体公司,专注于为各种电子设备提供接口解决方案。FTDI的主营产品包括USB接口芯片、串行接口芯片、USB桥接芯片、USB集线器芯片等。这些产品广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

FTDI的优势在于其强大的研发能力和创新技术。公司拥有一支经验丰富的研发团队,不断推出性能优越、兼容性强的新产品。FTDI的产品具有低功耗、高速度、高稳定性等特点,能够满足客户在不同应用场景下的需求。此外,FTDI还提供全面的技术支持和定制化服务,帮助客户解决技术难题,提高产品竞争力。

FT201XQ-T数据手册

厂牌 PDF简要描述 下载
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 其他接口芯片 FUTURE TECHNOLOGY DEVICES INTERNATIONAL FT201XQ-T FT201XQ-T数据手册

FT201XQ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 93.3206
125+ ¥ 91.2621
245+ ¥ 89.3077
库存: 593
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 466.6
直接购买
加入购物车
