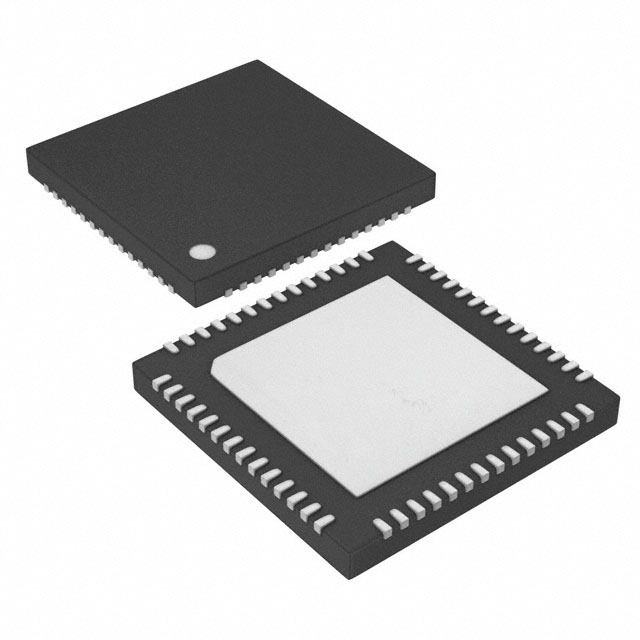

FT2232H-56Q-REEL

产品分类: 其他接口芯片
产品描述: High Speed USB to UART/FIFO USB 2.0 1.8V/3.3V T/R 56-Pin VQFN EP
供应商型号: FT2232H-56Q-REEL
供应商: 国内现货
标准整包数: 100
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 其他接口芯片 FT2232H-56Q-REEL

FT2232H-56Q-REEL概述

    FT2232H Dual High Speed USB to Multipurpose UART/FIFO IC

    1. 产品简介


    FT2232H是Future Technology Devices International Ltd生产的第五代USB设备。这是一款高性能的USB 2.0高速(480 Mb/s)到UART/FIFO集成电路,具备多种行业标准串行或并行接口配置的能力。FT2232H通过单芯片实现了双通道的USB转串行或并行端口功能,适用于广泛的嵌入式系统和应用领域。

    2. 技术参数


    - 数据传输速率:高达480Mb/s(USB 2.0 高速模式),12Mb/s(UART)
    - 接口支持:UART、SPI、I2C、JTAG和并行FIFO接口
    - 工作电压:+1.8V (芯片核心) 和 +3.3V (I/O 接口)
    - 电源管理:支持总线供电、自供电和高功率总线供电
    - 温度范围:-40°C 至 85°C
    - 封装形式:64-Pin LQFP, 64-Pin QFN, 56-Pin VQFN
    - 驱动程序支持:Windows 98SE及以上版本,Mac OS,Linux,Android等
    - 尺寸和重量:紧凑设计,满足小型化要求

    3. 产品特点和优势


    - 多功能性:FT2232H集成了多个串行和并行接口,可以简化多协议同步串行引擎(MPSSE)的设计。
    - 高集成度:包含内部稳压器、上电复位功能和片上时钟倍频器。
    - 易用性:提供免版税的虚拟COM端口(VCP)和直接(D2XX)驱动程序,减少USB驱动程序开发的需求。
    - 兼容性强:支持各种操作系统和平台,确保了广泛的应用兼容性。

    4. 应用案例和使用建议


    - PDA至USB数据传输:适合需要高效数据传输的应用,如移动设备数据同步。
    - 工业控制:利用其强大的UART和SPI接口,适用于自动化设备的数据采集和控制。
    - USB仪器:在科学仪器和测试设备中提供高效的串行通信。
    使用建议:
    - 在进行复杂应用设计时,需考虑其内部时钟和电压调节器的兼容性。
    - 确保符合USB信号时序要求,可以通过外部EEPROM调整。

    5. 兼容性和支持


    FT2232H兼容多种操作系统的USB驱动程序,确保了广泛的硬件和软件支持。此外,制造商还提供了详细的安装指南和技术文档,便于开发者快速上手。

    6. 常见问题与解决方案


    - 问题:如何安装USB驱动程序?
    解决方案:参考制造商提供的安装指南,从官方网站下载最新的驱动程序并按照说明进行安装。
    - 问题:无法识别FT2232H设备?
    解决方案:检查USB连接是否正常,确保正确安装驱动程序。

    7. 总结和推荐


    FT2232H是一款高性能、多功能的USB转串行/并行接口集成电路。其高度集成的特性、丰富的接口支持和广泛的驱动程序支持使其成为众多嵌入式系统和应用的理想选择。如果您正在寻找一款稳定且易于集成的解决方案,FT2232H将是您的首选。强烈推荐使用。

FT2232H-56Q-REEL参数

参数
长*宽*高 8mm(长度)*8mm(宽度)
通用封装 VQFN-56
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FT2232H-56Q-REEL厂商介绍

Future Technology Devices International(FTDI)是一家全球领先的半导体公司,专注于为各种电子设备提供接口解决方案。FTDI的主营产品包括USB接口芯片、串行接口芯片、USB桥接芯片、USB集线器芯片等。这些产品广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

FTDI的优势在于其强大的研发能力和创新技术。公司拥有一支经验丰富的研发团队,不断推出性能优越、兼容性强的新产品。FTDI的产品具有低功耗、高速度、高稳定性等特点,能够满足客户在不同应用场景下的需求。此外,FTDI还提供全面的技术支持和定制化服务,帮助客户解决技术难题,提高产品竞争力。

FT2232H-56Q-REEL数据手册

厂牌 PDF简要描述 下载
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 其他接口芯片 FUTURE TECHNOLOGY DEVICES INTERNATIONAL FT2232H-56Q-REEL FT2232H-56Q-REEL数据手册

FT2232H-56Q-REEL封装设计

查看详情并下载
Symbol
Footprint
3D Model
