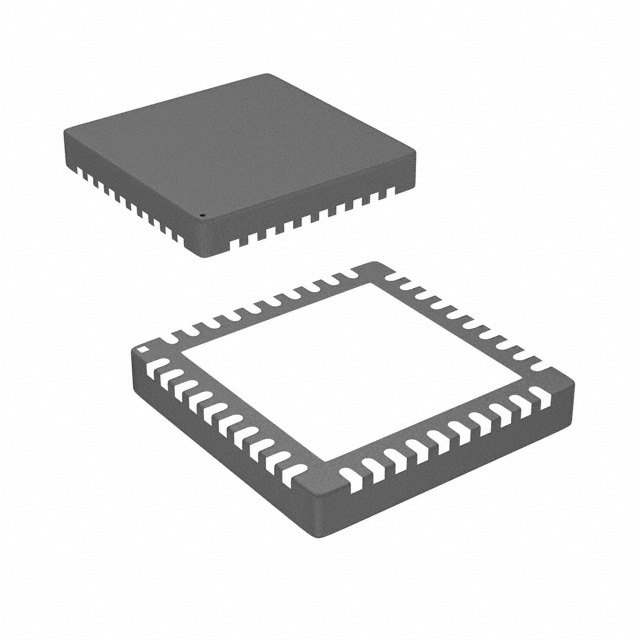

FT245RQ-REEL

产品分类: 其他接口芯片
产品描述: FTDI Chip FIFO芯片, 双向总线 QFN封装
供应商型号: 1146035RL
供应商: element14
标准整包数: 1
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 其他接口芯片 FT245RQ-REEL

FT245RQ-REEL概述

    FT245R USB FIFO IC 技术手册概述

    1. 产品简介


    FT245R USB FIFO IC 是一款用于将并行接口转换为USB接口的单芯片USB至并行FIFO双向数据传输接口。它广泛应用于各种场景,如升级旧式外围设备、手机数据传输、MCU/PLD/FPGA设计的接口、音频和视频数据传输等。此芯片具有高性能的数据传输速率(最高可达1MB/s)和多种灵活配置选项,能够有效提升系统的通信效率。

    2. 技术参数


    - 数据传输速率: 最高1MB/s。
    - 缓冲区: 接收缓冲区128字节,发送缓冲区256字节。
    - 供电电压范围: 3.3V到5.25V。
    - 工作温度范围: -40°C到85°C。
    - USB接口: 全面符合USB 2.0标准。
    - 存储容量: 内置1024位EEPROM用于存储设备描述符和FIFO I/O配置。

    3. 产品特点和优势


    - 无需外部编程: 芯片内部自动处理USB协议,无需开发者编写特定的USB固件。
    - 集成的时钟生成: 不需要外部晶振,简化设计。
    - 电源管理: 支持多种电源配置,包括总线供电、自供电及高功率总线供电。
    - 兼容性: 可通过VCP和D2XX驱动程序与多种操作系统兼容,无需额外开发USB驱动。

    4. 应用案例和使用建议


    - 升级旧设备: 将传统串口设备升级到USB接口。
    - 数据传输: 手机和便携设备的数据同步。
    - 工业控制: 在工业环境中作为USB接口进行数据采集。
    - 嵌入式系统: 在嵌入式系统中实现数据的快速传输。

    使用建议:建议在复杂的应用环境中使用外部晶振以获得更稳定的时钟信号,以确保数据传输的稳定性。

    5. 兼容性和支持


    - 兼容的操作系统: Windows、Mac OS、Linux等多种操作系统。
    - 驱动程序: 包含免费的VCP和D2XX驱动程序。
    - 供应形式: 可选择管装、盘装或编带。

    6. 常见问题与解决方案


    - Q: 设备如何进入测试模式?
    - A: 通过将TEST引脚拉低来进入测试模式。
    - Q: 如何配置内部时钟?
    - A: 通过连接外部晶振或使用内部时钟。
    - Q: 设备复位后,各引脚的功能状态是什么?
    - A: 复位后某些引脚将处于高阻态,需根据具体需求进行配置。

    7. 总结和推荐


    FT245R USB FIFO IC是一款高度集成且功能强大的芯片,适合多种应用场景。其优越的数据传输能力和广泛的兼容性使其在市场上具有很强的竞争力。如果您需要一个稳定可靠的USB接口解决方案,FT245R是一个值得考虑的选择。其内置的功能和强大的驱动程序支持可以大大简化开发过程,降低开发成本。我们强烈推荐使用这款产品。

FT245RQ-REEL参数

参数
长*宽*高 5mm*5mm*900μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FT245RQ-REEL厂商介绍

Future Technology Devices International(FTDI)是一家全球领先的半导体公司,专注于为各种电子设备提供接口解决方案。FTDI的主营产品包括USB接口芯片、串行接口芯片、USB桥接芯片、USB集线器芯片等。这些产品广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

FTDI的优势在于其强大的研发能力和创新技术。公司拥有一支经验丰富的研发团队,不断推出性能优越、兼容性强的新产品。FTDI的产品具有低功耗、高速度、高稳定性等特点,能够满足客户在不同应用场景下的需求。此外,FTDI还提供全面的技术支持和定制化服务,帮助客户解决技术难题,提高产品竞争力。

FT245RQ-REEL数据手册

厂牌 PDF简要描述 下载
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 其他接口芯片 FUTURE TECHNOLOGY DEVICES INTERNATIONAL FT245RQ-REEL FT245RQ-REEL数据手册

FT245RQ-REEL封装设计

查看详情并下载
Symbol
Footprint
3D Model
