FT2MHUPM12.0-T1

产品分类:
厂牌: FOX ELECTRONICS
产品描述:
供应商型号: ET-4312725
供应商: 海外现货
标准整包数: 1

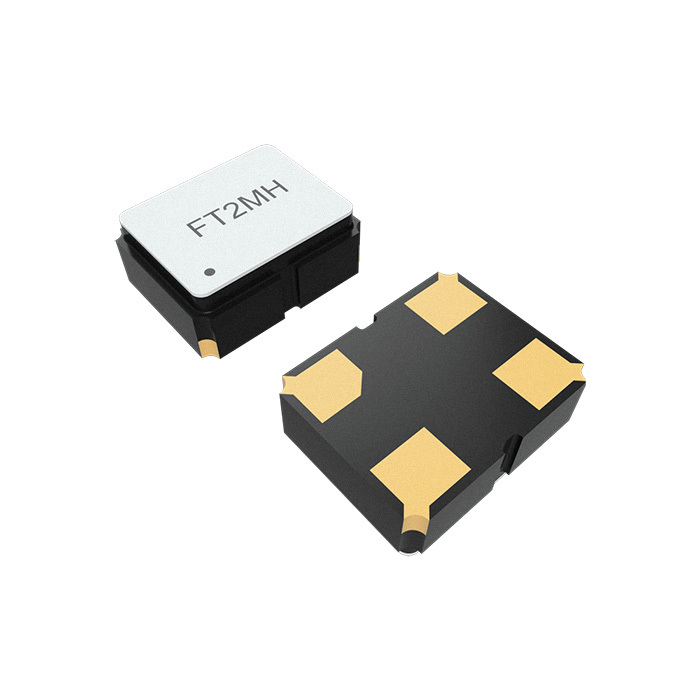

FOX ELECTRONICS  FT2MHUPM12.0-T1

FT2MHUPM12.0-T1概述


    产品简介


    FT2MH系列SMD TCXO(恒温晶体振荡器)
    FT2MH系列是一款适用于多种应用场合的SMD TCXO,该系列产品提供连续电压和固定电压两种版本。FT2MH系列采用CMOS输出波形,具有低电流消耗的特点,广泛应用于通讯设备、网络系统、仪器仪表及各类消费电子产品等领域。

    技术参数


    | 参数 | 最大值 |

    | 频率范围(FO) | 9.600 ~ 60.000 MHz |
    | 工作温度范围(TOPR) | -40°C ~ +105°C |
    | 存储温度范围(TSTG) | -40°C ~ +125°C |
    | 频率稳定度 |
    - 温度:详见选项表(表1) |
    - 供电电压变化(VDD±5%) | ±2.5 PPM |
    - 负载变化 | ±0.2 PPM |
    | 年老化率(第一年@+25°C±2°C)| ±1.0 PPM |
    | 供电电压(VDD) | 1.68V ~ 3.63V |
    | 供电电流(IDD) | 4.8 mA ~ 8.0 mA |
    | 启动时间 | 10 ms |
    | 上升时间和下降时间(Tr/Tf)| 5 ns |
    | 输出高电平(VOH) | 90%Vdd |
    | 输出低电平(VOL) | 10%Vdd |

    产品特点和优势


    1. 多样化的供电电压选择:FT2MH系列提供了多个电压选项,能够适应不同的供电需求。
    2. 低功耗设计:由于采用了先进的低功耗技术,其电流消耗极低,非常适合对能耗要求较高的应用场景。
    3. 稳定的频率输出:无论是工作温度范围还是供电电压变化范围内,均能保持高精度和稳定性。
    4. 紧凑型设计:尺寸为2.5mm x 2.0mm,非常小巧,适合空间有限的应用场景。

    应用案例和使用建议


    - 应用案例:FT2MH系列TCXO常用于需要高精度时钟信号的设备,例如移动通信基站、Wi-Fi路由器、GPS导航系统等。
    - 使用建议:建议在设计PCB布局时,确保电源和接地平面的完整性,以减少噪声干扰。同时,在PIN 2(GND)和PIN 4(Vdd)之间使用大约0.01µF的旁路电容。

    兼容性和支持


    - 兼容性:FT2MH系列与各种标准电路板接口兼容,可以方便地集成到现有的硬件平台中。
    - 支持与维护:请联系Fox Electronics公司的质量保证部门获取更多技术支持和售后服务信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开启/关闭时钟信号 | 确保INH引脚正确配置为逻辑高电平 |
    | 无法启动 | 检查供电电压是否在规定范围内 |
    | 输出频率不稳定 | 确认周围环境温度是否在工作范围内 |

    总结和推荐


    总结:FT2MH系列SMD TCXO凭借其卓越的频率稳定性、低功耗和多样化的工作电压选择,成为许多高性能应用的理想选择。其紧凑的设计使得它在空间受限的应用环境中也能表现出色。
    推荐:强烈推荐给那些需要高精度、高稳定性的时钟信号的应用场合,特别是对于电信、网络和工业自动化领域的需求。

FT2MHUPM12.0-T1参数

参数
包装方式 卷带包装

FT2MHUPM12.0-T1厂商介绍

Fox Electronics是一家全球领先的电子元件制造商和分销商,专注于为各种工业、商业和*事应用提供高质量的电子组件。公司主营产品包括但不限于:

1. 电容器:涵盖陶瓷电容器、薄膜电容器等多种类型,广泛应用于电源管理、信号处理等领域。
2. 电感器:包括铁氧体电感器、线圈等,用于滤波、振荡器和变压器等。
3. 电阻器:提供各种类型的电阻器,如金属膜电阻器、碳膜电阻器等,用于电路的分压、分流和限流。
4. 二极管和晶体管:包括肖特基二极管、MOSFET、双极型晶体管等,用于整流、开关和放大。
5. 集成电路:提供各种逻辑IC、放大器IC、电源管理IC等,用于复杂的电子系统设计。

Fox Electronics的优势在于:

- 质量保证:提供符合国际标准的高品质产品。
- 快速响应:快速响应客户需求,提供及时的技术支持和物流服务。
- 定制服务:能够根据客户特定需求提供定制化解决方案。
- 广泛的产品线:提供广泛的电子元件选择,满足不同应用的需求。
- 全球分销网络:拥有遍布全球的销售和服务网络,确保全球客户的供应连续性。

Fox Electronics致力于通过技术创新和卓越的客户服务,为客户提供可靠的电子元件解决方案。

FT2MHUPM12.0-T1数据手册

厂牌 PDF简要描述 下载
FOX ELECTRONICS FOX ELECTRONICS FT2MHUPM12.0-T1 FT2MHUPM12.0-T1数据手册

FT2MHUPM12.0-T1封装设计

查看详情并下载
Symbol
Footprint
3D Model
