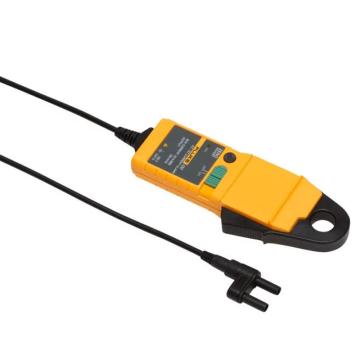

FLUKE 电气测量仪 I30S

I30S概述

    电子元器件产品技术手册:Fluke i30s/i30 AC/DC电流钳

    1. 产品简介


    Fluke公司的i30s/i30 AC/DC电流钳设计用于与示波器和数字万用表(DMM)配合使用,能够进行准确、非侵入式的交流、直流及复杂波形电流测量。其中,i30s AC/DC电流钳适用于与示波器和DMM的配合使用,能够提供高精度的测量结果,而i30 AC/DC电流钳则专为与DMM配合使用而设计。借助先进的霍尔效应技术,i30s能够以1mA的分辨率从5mA到30A范围内进行精确测量,频率范围从DC到100kHz。这些特点使其成为逆变器、开关电源、工业控制器及其他需要电流测量和波形分析的应用领域的强大工具。

    2. 技术参数


    | 参数 | 描述 |

    | 电流范围 | 20 A ACRMS 或 DC |
    | 测量范围 | ± 30 A |
    | 过载能力 | 500 A |
    | 输出灵敏度 | 100 mV/A |
    | 精度(25℃) | ± 1 %读数 ± 2 mA |
    | 分辨率 | ± 1 mA |
    | 典型输出噪声水平 | 200 µVRMS |
    | 负载阻抗 | > 100 k Ohms ≤ 100 pF |
    | 导线位置敏感度 | ± 1 %相对于中心读数 |
    | 频率范围 | i30s:DC至100kHz (0.5 dB),i30:DC至20kHz (0.5 dB) |
    | di/dt跟随 | 20 A/µs |
    | 响应时间 | 小于1 µs |
    | 温度系数 | ± 0.01 %读数/℃ |
    | 工作湿度 | 15至85 % (非凝结) |
    | 海拔高度 | 2000m |
    | 供电方式 | 9 V碱性电池,NEDA 1604/PP3 IEC 6LR61 |
    | 工作电压(安全标准)| 300 V ACRMS或DC |
    | 电池寿命 | 30小时,低电量指示灯 |
    | 最大导线直径 | 19mm |
    | 输出电缆与连接 | i30s:2m BNC连接(50欧姆),附带4mm安全适配器 |
    i30:1.5m 双4mm香蕉插头安全插头 |
    | 手动调整零位 | 通过旋钮手动调节 |
    | 工作温度范围 | 0至+50℃ |
    | 存储温度范围 | -20至+85℃ (电池取出后) |
    | 重量 | 290g |

    3. 产品特点和优势


    i30s/i30 AC/DC电流钳具有许多独特的功能和优势。其采用了先进的霍尔效应技术,能够在宽泛的电流范围内提供高精度的测量。产品具备优良的过载能力和响应速度,确保了在复杂工作环境下的稳定性和可靠性。此外,其内置的安全机制(如双绝缘保护)进一步保障了使用者的人身安全。总体来说,这些特点使i30s/i30 AC/DC电流钳在逆变器、开关电源、工业控制器等领域的应用中具有显著的优势。

    4. 应用案例和使用建议


    i30s/i30 AC/DC电流钳在多种场合下均有广泛的应用。例如,在逆变器测试过程中,它可以用来检测和分析输入输出电流波形,确保系统的稳定运行。对于开关电源的调试,电流钳可以实时监测输出电流的变化情况,帮助工程师及时发现并解决问题。针对工业控制器的性能测试,它能精准地测量电流波动,辅助完成对控制系统可靠性的评估。
    使用建议方面,由于霍尔效应传感器容易受到外部磁场的影响,因此在使用过程中应注意避免靠近强磁源。另外,在长时间不使用时,应及时断开电源,以延长电池使用寿命。对于测量精度要求较高的应用,可在每次使用前进行零位校准,以确保测量数据的准确性。

    5. 兼容性和支持


    i30s/i30 AC/DC电流钳与大多数主流示波器和数字万用表兼容,无需担心接口匹配问题。同时,Fluke公司为其产品提供了完善的售后服务和技术支持。若在使用过程中遇到任何技术难题,用户可通过官方渠道联系专业的技术支持团队寻求帮助。

    6. 常见问题与解决方案


    - 问:如何判断电池电量是否充足?
    - 答: 当电池电量不足时,红灯会闪烁。此时应尽快更换电池,以免影响测量精度。
    - 问:如何正确拆装电池?
    - 答: 拆卸电池前务必关闭仪器,并确保导线已断开。打开电池盖后按照说明书指引进行更换,注意安装时不要弄反极性。
    - 问:为何使用过程中输出信号不稳定?
    - 答: 这可能是由外部电磁干扰引起的。请检查仪器周围是否有大型电器设备正在运行,并尽量避开强磁场区域。

    7. 总结和推荐


    总的来说,Fluke i30s/i30 AC/DC电流钳凭借其出色的精度、稳定性及安全性,已成为许多行业专业人士的首选工具。无论是在实验室研发还是现场检测工作中,其都能发挥重要作用。鉴于其卓越的表现及良好的售后服务,强烈推荐用户选择此款产品,以提升工作效率和测量准确性。

I30S参数

参数
包装方式 盒装

I30S厂商介绍

FLUKE公司是一家全球领先的电子测试工具和软件制造商,专注于为各种工业领域提供创新的解决方案。主营产品包括:

1. 电气测试工具:如万用表、钳形表、绝缘电阻测试仪等,广泛应用于电力、建筑和制造行业。
2. 温度测量工具:包括红外热像仪和点温仪,用于故障诊断和预防性维护。
3. 网络测试工具:如电缆测试仪和网络分析仪,服务于电信和IT行业。
4. 过程校准仪器:用于校准和维护工业过程控制系统,确保精确控制。

FLUKE的优势在于:

1. 技术创新:FLUKE不断研发新技术,提供高性能、高精度的测试工具。
2. 可靠性:FLUKE产品以其耐用性和稳定性而闻名,适合在恶劣环境下使用。
3. 用户友好:FLUKE工具设计简洁直观,易于操作,提高工作效率。
4. 全球服务:FLUKE在全球设有服务中心,提供快速响应和技术支持。

I30S数据手册

厂牌 PDF简要描述 下载
FLUKE 电气测量仪 FLUKE I30S I30S数据手册

I30S封装设计

查看详情并下载
Symbol
Footprint
3D Model
