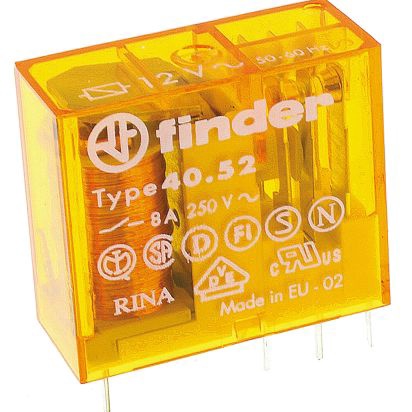

40.52.8.012.0000

产品分类: 其他继电器
厂牌: FINDER
产品描述: 芬德 功率继电器, 40 Series系列, 12V 交流线圈电压, 切换电流8A, 双刀双掷
供应商型号: SCE-40.52.8.012.0000
供应商: 海外现货
标准整包数: 5
FINDER 其他继电器 40.52.8.012.0000

40.52.8.012.0000概述

    Miniature PCB Relays

    产品简介


    Miniature PCB Relays 是一种适用于多种应用的微型印刷电路板继电器,广泛用于医疗和牙科设备、控制面板、电气分配面板、玩具、自动化系统(如遮阳篷、百叶窗和卷帘门)、门窗开启器、电路板以及自动售货机等。这些继电器具有8A、10A、12A和16A的额定电流,可满足不同负载需求。

    技术参数


    以下是 Miniature PCB Relays 的关键技术参数:
    - 额定电流/最大峰值电流:
    - 1CO 12A/20A
    - 2CO 8A/15A
    - 1CO 16A/30A
    - 额定电压/最大切换电压:
    - 250/400V AC
    - 额定负载 (AC1):
    - 3000VA
    - 2000VA
    - 4000VA
    - 单相电机额定值 (230V AC):
    - 0.55kW
    - 0.37kW
    - 0.55kW
    - 最小切换负载 (mW):
    - 300mW (5V/5mA)
    - 500mW (10V/5mA)
    - 接触材料:
    - AgNi
    - AgSnO2
    - 线圈规格:
    - 额定电压 (UN):
    - 交流: 6V, 12V, 24V, 48V, 60V, 110V, 120V, 230V, 240V
    - 直流: 5V, 6V, 7V, 9V, 12V, 14V, 18V, 21V, 24V, 28V, 36V, 48V, 60V, 90V, 110V, 125V
    - 机械寿命:
    - 10^6 次循环
    - 电寿命:
    - 200,000 次循环 (12A), 100,000 次循环 (8A, 16A)
    - 操作/释放时间:
    - 7/3ms (10/3ms 灵敏型)
    - 绝缘强度:
    - 6kV (1.2/50μs)
    - 环境温度范围:
    - -40°C 至 +85°C

    产品特点和优势


    Miniature PCB Relays 的主要优势包括:
    - 高可靠性和长寿命: 具有超过10^6次的机械寿命和高电寿命,保证了长时间的稳定运行。
    - 宽工作电压范围: 支持交流和直流输入,适合各种供电环境。
    - 高电流处理能力: 额定电流范围广,能够适应多种负载需求。
    - 灵活的安装方式: 支持直接PCB安装或插座安装,方便灵活部署。
    - 符合安全标准: 满足 EN 60335-1 标准的要求,确保了产品的安全性。

    应用案例和使用建议


    Miniature PCB Relays 可广泛应用于多个领域,例如医疗设备中的精密控制系统、家用电器中的电路保护装置、自动化设备中的信号控制等。为了最大化利用这些继电器,建议:
    - 根据应用需求选择合适的额定电流: 确保所选继电器的额定电流与实际负载匹配。
    - 考虑安装方式: 根据空间限制和安装便利性选择直接PCB安装或插座安装。
    - 考虑散热设计: 在高负载情况下,适当增加散热措施以避免过热。

    兼容性和支持


    这些继电器兼容多种插座模块,如95系列插座,适用于PCB或35mm导轨安装。制造商提供了丰富的支持文档和技术资料,包括详细的接线图和安装指南,确保用户能够顺利集成和使用这些组件。

    常见问题与解决方案


    - 问题: 继电器无法正常启动。
    - 解决方法: 检查供电电压是否符合要求,检查接线是否正确连接。

    - 问题: 触点接触不良。
    - 解决方法: 清理触点,确保清洁无氧化物。
    - 问题: 发热异常。
    - 解决方法: 检查负载是否过大,适当增加散热措施。

    总结和推荐


    Miniature PCB Relays 具备高可靠性、广泛的工作电压范围、灵活的安装方式和良好的环境适应性,非常适合需要高性能、高可靠性的应用场景。强烈推荐在多种工业和消费电子应用中使用这些继电器。

40.52.8.012.0000参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 29mm*12.4mm*25mm
通用封装 DIP
安装方式 支架安装,通孔安装
包装方式 散装

40.52.8.012.0000厂商介绍

Finder公司是一家全球知名的电子组件制造商,专注于生产和销售各种工业自动化和控制领域的产品。其主营产品包括:

1. 继电器:用于电路的控制和保护,广泛应用于家电、工业自动化、电力系统等领域。
2. 接触器:用于远程控制和保护电路,常用于电机启动、停止和反转等操作。
3. 传感器:包括光电传感器、接近传感器等,用于检测物体的存在、位置和运动状态,应用于自动化生产线、机器人等领域。
4. 定时器和计数器:用于控制时间间隔和计数,广泛应用于各种自动化控制系统。
5. 安全开关:用于保护人员和设备安全,防止意外事故,常用于机械操作和工业生产中。

Finder的优势在于:

- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 质量保证:严格的质量控制流程,确保产品的稳定性和耐用性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有广泛的全球分销网络,确保快速响应和交付。

Finder公司以其高质量的产品和解决方案,在全球工业自动化领域享有盛誉。

40.52.8.012.0000数据手册

厂牌 PDF简要描述 下载
FINDER 其他继电器 FINDER 40.52.8.012.0000 40.52.8.012.0000数据手册

40.52.8.012.0000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 72.6707
25+ ¥ 57.6089
50+ ¥ 50.1329
100+ ¥ 47.0546
库存: 50
起订量: 5 增量: 5
交货地:
最小起订量为:5
合计: ¥ 363.35
