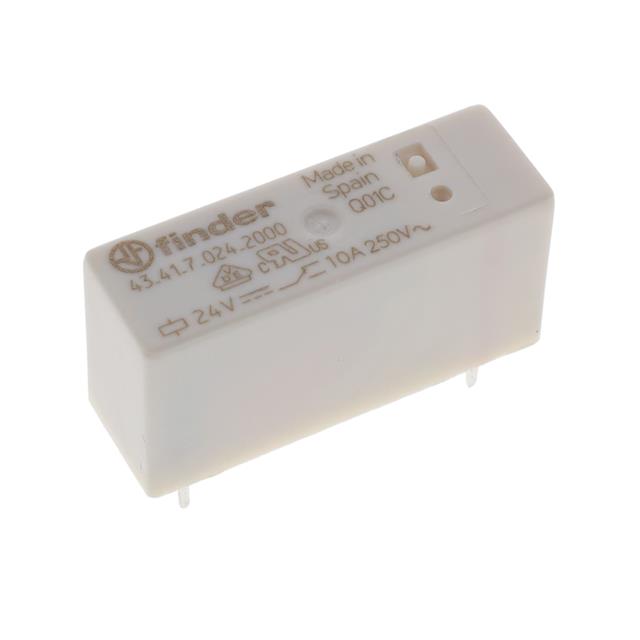

43.41.7.024.2000

产品分类: 其他继电器
厂牌: FINDER
产品描述: Finder 功率继电器, 43 Series系列, 24V 直流线圈电压, 切换电流10A, 单刀双掷
供应商型号: 1217375
供应商: element14
标准整包数: 1
FINDER 其他继电器 43.41.7.024.2000

43.41.7.024.2000概述


    产品简介


    本篇技术手册介绍了Finder公司的43系列低剖面印刷电路板(PCB)继电器。该系列继电器提供单极版本,适用于电流从10A到16A的多种应用场景,包括医疗和牙科、报警系统、空调、燃烧器、锅炉和炉子、电动和电子玩具及游戏、门和车库开门器、电子电路板和自动售货机等。

    技术参数


    | 参数 | 值 |

    | 产品型号 | 43.41, 43.41-0300, 43.61-0300 |
    | 电压范围 | 直流3V到48V |
    | 额定电流 | 10A至16A |
    | 最大峰值电流 | 15A至25A |
    | 最大开关电压 | 交流250V至400V |
    | 额定负载 | 2500VA至4000VA |
    | 切断容量 | 直流1:24V/110V/220V - 10/0.3/0.12A |
    | 绝缘隔离 | 10mm,6kV(1.2/50µs) |
    | 工作温度范围 | -40°C至+85°C |

    产品特点和优势


    43系列继电器具有以下显著特点和优势:
    - 低剖面设计:仅有15.4mm的高度,适合紧凑空间的应用。
    - 高可靠性:额定机械寿命高达1000万次,电气寿命达到100,000次(43.41型),50,000次(43.61型)。
    - 低功耗:仅需250mW(10A版)和400mW(16A版)即可操作。
    - 高绝缘隔离:10mm的隔离距离和6kV的绝缘强度确保安全可靠的操作。
    - 无镉接触材料:环保材料选择,符合RoHS标准。

    应用案例和使用建议


    43系列继电器广泛应用于多个领域,如医疗和牙科设备、家庭自动化系统和工业控制。对于需要高可靠性和紧凑设计的应用场合尤为合适。使用时建议:
    - 安装间距:保持至少5mm的间距以避免热量累积。
    - 负载管理:在选择电压和电流时应仔细考虑负载特性,以延长使用寿命。
    - 环境适应性:在极端温度环境下使用时需注意防护措施。

    兼容性和支持


    该系列继电器与不同规格的PCB兼容,可通过直接焊接或通过插座进行安装。制造商提供了详尽的技术文档和支持服务,包括在线资源和技术支持热线。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器无法启动 | 检查输入电压是否在规定范围内,检查连接是否正确 |
    | 动作时间过长 | 确认电源电压和电阻是否稳定,可能需要调整 |
    | 接触不良 | 清洁接触点并检查是否有损坏,必要时更换 |

    总结和推荐


    43系列低剖面PCB继电器以其高可靠性、紧凑设计和出色的电气性能在市场上具有很高的竞争力。其广泛的适用范围和良好的环境适应性使其成为各种电子设备的理想选择。强烈推荐此款继电器给那些需要高性能、紧凑设计和高可靠性的应用场合。

43.41.7.024.2000参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 30.2mm*10.2mm*15.4mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

43.41.7.024.2000厂商介绍

Finder公司是一家全球知名的电子组件制造商,专注于生产和销售各种工业自动化和控制领域的产品。其主营产品包括:

1. 继电器:用于电路的控制和保护,广泛应用于家电、工业自动化、电力系统等领域。
2. 接触器:用于远程控制和保护电路,常用于电机启动、停止和反转等操作。
3. 传感器:包括光电传感器、接近传感器等,用于检测物体的存在、位置和运动状态,应用于自动化生产线、机器人等领域。
4. 定时器和计数器:用于控制时间间隔和计数,广泛应用于各种自动化控制系统。
5. 安全开关:用于保护人员和设备安全,防止意外事故,常用于机械操作和工业生产中。

Finder的优势在于:

- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 质量保证:严格的质量控制流程,确保产品的稳定性和耐用性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有广泛的全球分销网络,确保快速响应和交付。

Finder公司以其高质量的产品和解决方案,在全球工业自动化领域享有盛誉。

43.41.7.024.2000数据手册

厂牌 PDF简要描述 下载
FINDER 其他继电器 FINDER 43.41.7.024.2000 43.41.7.024.2000数据手册

43.41.7.024.2000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 27.5808
25+ ¥ 25.69
100+ ¥ 24.41
250+ ¥ 23.19
1250+ ¥ 22.37
库存: 42
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 27.58
直接购买
加入购物车
