46.52.8.024.0054

产品分类: 其他继电器
厂牌: FINDER
产品描述: Finder 功率继电器, 46 Series系列, 24V 交流线圈电压, 切换电流8A, 双刀双掷
供应商型号: 5345342
供应商: 海外现货
标准整包数: 1

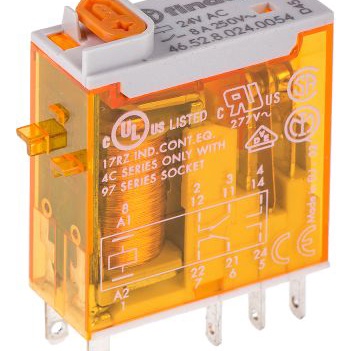

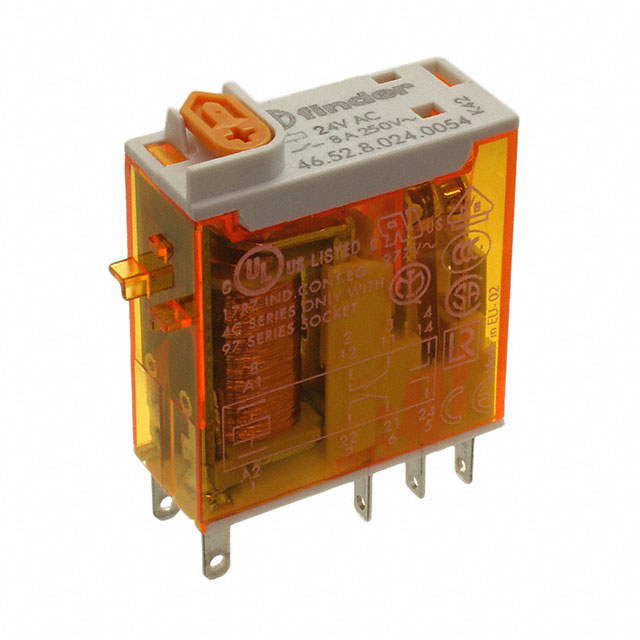

FINDER 其他继电器 46.52.8.024.0054

46.52.8.024.0054概述


    产品简介


    Finder 46系列微型工业继电器
    Finder 46系列是一款专为工业应用设计的微型继电器,提供1至2极的设计,额定电流范围为8A至16A。这些继电器适用于紧凑型安装或直接连接,可以使用快接端子(Faston)连接方式。该系列继电器提供了多种配置选项,包括交流线圈和直流线圈版本,可选配锁紧式测试按钮、机械指示器和LED指示器。
    主要功能和应用领域:
    - 功能:开关控制、信号传输、电机控制等。
    - 应用领域:工业自动化、机械设备、控制系统、电力系统等。

    技术参数


    以下是Finder 46系列继电器的技术规格:
    | 参数 | Type 46.52 | Type 46.61 |
    |
    | 额定电流 | 8A | 16A |
    | 最大峰值电流 | 15A(NO) | 25A(NO) |
    | 额定电压 | 250V AC | 250V AC |
    | 最大切换电压 | 440V AC | 440V AC |
    | 交流负载 VA | 2000 | 4000 |
    | 交流负载 AC15 (230V AC) | 350 | 750 |
    | 单相电机功率 (230V AC) | 0.37 kW | 0.55 kW |
    | 直流负载断开能力 (30/110/220V DC) | 6/0.5/0.15A | 12/0.5/0.15A |
    | 最小切换负载 | 300 mW (5V/5mA) | 300 mW (5V/5mA) |
    | 接触材料 | AgNi | AgNi |
    | 线圈电压 (AC) | 12 - 24 - 48 - 110 - 120 - 230 - 240V |
    | 线圈电压 (DC) | 12 - 24 - 48 - 110 - 125V |
    | 额定功率 (VA/W) | 1.2/0.5 | 1.2/0.5 |
    | 机械寿命 (AC/DC) | 10^6次 | 10^6次 |
    | 电气寿命 (AC1) | 100 x 10^3次 | 100 x 10^3次 |
    | 操作时间 (ms) | 10/3 | 15/5 |
    | 绝缘强度 (kV) | 6 (8 mm) | 6 (8 mm) |
    | 工作温度范围 (°C) | -40...+70 | -40...+70 |

    产品特点和优势


    1. 高可靠性:
    - 10^6次机械寿命和100 x 10^3次电气寿命保证了长期稳定运行。

    2. 多种配置选择:
    - 提供交流和直流线圈版本,适合不同应用场景。

    3. 环境适应性强:
    - 工作温度范围宽广,可在-40°C到+70°C之间正常工作。
    4. 先进的接触材料:
    - 无镉触点材料确保无毒环保,同时具备良好的电导性和耐腐蚀性。

    应用案例和使用建议


    应用场景:
    - 例如在机械设备中用于控制电机启动/停止。
    - 在电力系统中用于远程开关控制。
    使用建议:
    - 为了确保最佳性能,在选择继电器时应考虑负载特性和操作频率。
    - 定期检查和清洁继电器,以避免灰尘积累导致接触不良。

    兼容性和支持


    兼容性:
    - 本产品可与Finder的其他系列产品(如97系列插座)配套使用,实现便捷安装和维护。

    支持服务:
    - Finder公司提供全面的技术支持和售后服务,确保客户在使用过程中获得必要的帮助。

    常见问题与解决方案


    问题1:继电器无法正常启动
    - 解决方法:检查供电电压是否符合要求,确保接线正确并排除短路。
    问题2:继电器频繁跳闸
    - 解决方法:调整负载匹配情况,增加必要的保护措施,如过载保护装置。
    问题3:触点接触不良
    - 解决方法:清洁触点,确保接触良好;更换磨损严重的触点。

    总结和推荐


    总结:
    Finder 46系列微型工业继电器凭借其高可靠性和多样的配置选择,适用于广泛的工业应用场景。其坚固耐用的结构和灵活的操作模式使其在市场上具有很强的竞争优势。
    推荐:
    鉴于其出色的性能和广泛应用的适用性,强烈推荐在工业自动化项目中使用Finder 46系列继电器。无论是作为备用组件还是核心控制系统的一部分,这款继电器都能为用户提供卓越的表现。

46.52.8.024.0054参数

参数
继电器类型 -
开关功能 -
长*宽*高 29mm*12.4mm*39.3mm
安装方式 支架安装,焊接安装
包装方式 散装

46.52.8.024.0054厂商介绍

Finder公司是一家全球知名的电子组件制造商,专注于生产和销售各种工业自动化和控制领域的产品。其主营产品包括:

1. 继电器:用于电路的控制和保护,广泛应用于家电、工业自动化、电力系统等领域。
2. 接触器:用于远程控制和保护电路,常用于电机启动、停止和反转等操作。
3. 传感器:包括光电传感器、接近传感器等,用于检测物体的存在、位置和运动状态,应用于自动化生产线、机器人等领域。
4. 定时器和计数器:用于控制时间间隔和计数,广泛应用于各种自动化控制系统。
5. 安全开关:用于保护人员和设备安全,防止意外事故,常用于机械操作和工业生产中。

Finder的优势在于:

- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 质量保证:严格的质量控制流程,确保产品的稳定性和耐用性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有广泛的全球分销网络,确保快速响应和交付。

Finder公司以其高质量的产品和解决方案,在全球工业自动化领域享有盛誉。

46.52.8.024.0054数据手册

厂牌 PDF简要描述 下载
FINDER 其他继电器 FINDER 46.52.8.024.0054 46.52.8.024.0054数据手册

46.52.8.024.0054封装设计

查看详情并下载
Symbol
Footprint
3D Model
