20.23.9.024.4000

产品分类: 其他继电器
厂牌: FINDER

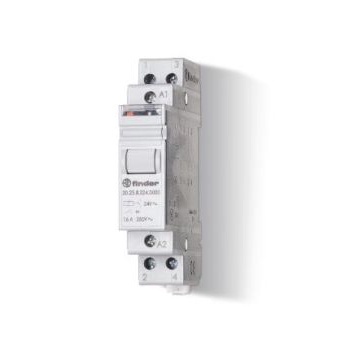

产品描述: Finder 功率继电器, 24V 直流线圈电压, 切换电流16A
供应商型号: 4179717
供应商: 海外现货
标准整包数: 1
FINDER 其他继电器 20.23.9.024.4000

20.23.9.024.4000概述


    产品简介


    本产品是型号为20系列的模块化步进继电器,专为直接安装在35毫米导轨(符合EN 60715标准)上而设计。这些继电器具备1至2极选项,额定电流可达16安培,适用于多种工业和商业应用。此外,产品还提供了一系列可选的切换序列,使其能够适应不同需求。
    主要功能
    - 额定电流:16安培
    - 额定电压:250/400伏交流电
    - 切换能力:高达4000伏安
    - 操作范围:单相或双相开关
    - 支持交流和直流线圈
    - 具备测试按钮,带机械指示器
    应用领域
    - 工业自动化
    - 建筑自动化
    - 安全系统
    - 照明控制系统

    技术参数


    尺寸
    - 17.4毫米宽
    - 35毫米导轨(符合EN 60715标准)
    接触规格
    - 额定电流/最大峰值电流:16/30安培
    - 额定电压/最大切换电压:250/400伏交流电
    - 额定负载(AC1):4000伏安
    - 额定负载(AC15,230伏交流电):750伏安
    - 最小切换负载:1000毫瓦(10/10)
    标准接触材料
    - 银氧化锡(AgSnO2)
    线圈规格
    - 额定电压(交流50/60赫兹):8 - 12 - 24 - 48 - 110 - 120 - 230 - 240伏
    - 额定电压(直流):12 - 24 - 48 - 110伏
    - 额定功率(交流/直流):6.5/5伏安(50赫兹)/瓦特
    技术数据
    - 机械寿命:300,000次循环
    - 电气寿命(在额定负载下AC1循环):100,000次循环
    - 绝缘强度:4千伏(1.2/50微秒)
    - 环境温度范围:-40到+40摄氏度
    - 保护等级:IP 20

    产品特点和优势


    1. 多样化的切换序列:提供多达7种不同的切换序列,满足不同应用场景的需求。
    2. 灵活的线圈选项:支持交流和直流线圈,方便集成到不同类型的电路中。
    3. 易于安装和维护:尺寸紧凑,安装简便,且提供广泛的维护支持。
    4. 高可靠性:机械寿命和电气寿命均经过严格测试,确保长期稳定运行。
    5. 广泛的应用兼容性:适用于多种电压和电流条件,适合各种工业和建筑自动化系统。

    应用案例和使用建议


    应用案例
    这些继电器被广泛应用于工厂自动化生产线、楼宇管理系统以及照明控制系统中。例如,在一个楼宇管理系统中,20系列继电器可用于控制楼层照明,通过设定不同的切换序列来实现智能化管理。
    使用建议
    - 在连续操作线圈的情况下,必须提供适当的通风,建议相邻继电器之间留出9毫米的间隙。
    - 考虑到电源波动,建议选择适当的工作电压范围,以保证稳定的性能。
    - 对于需要连接LED灯具的应用,应特别注意选择合适的接线方式和接触材料。

    兼容性和支持


    兼容性
    - 这些继电器可以与标准35毫米导轨(EN 60715)无缝兼容,同时支持通过添加配件(如标识标签和分离器)来扩展功能。
    支持
    - 生产商提供全面的技术文档和安装指南,确保用户能够顺利进行安装和维护。
    - 提供在线技术支持和售后服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器无法正常工作 | 检查线圈电压是否匹配,检查是否有足够的电源电压。 |
    | 发热异常 | 检查周围是否有足够的通风,确认线圈是否长时间处于通电状态。 |
    | 接触不良 | 清洁接触点,确保连接稳固。 |

    总结和推荐


    20系列模块化步进继电器在可靠性、多功能性和易用性方面表现出色,特别适合用于自动化和控制系统。通过提供广泛的电压和电流选项以及灵活的安装方式,该产品能够在多种工业和商业环境中发挥重要作用。鉴于其卓越的技术性能和强大的市场竞争力,强烈推荐该产品作为您的首选继电器解决方案。
    如果您正在寻找一款可靠、高效且适用范围广的继电器,20系列模块化步进继电器无疑是一个值得考虑的选择。

20.23.9.024.4000参数

参数
开关功能 -
继电器类型 -
长*宽*高 17.5mm(宽度)*60.8mm(高度)
安装方式 DIN导轨安装
包装方式 散装

20.23.9.024.4000厂商介绍

Finder公司是一家全球知名的电子组件制造商,专注于生产和销售各种工业自动化和控制领域的产品。其主营产品包括:

1. 继电器:用于电路的控制和保护,广泛应用于家电、工业自动化、电力系统等领域。
2. 接触器:用于远程控制和保护电路,常用于电机启动、停止和反转等操作。
3. 传感器:包括光电传感器、接近传感器等,用于检测物体的存在、位置和运动状态,应用于自动化生产线、机器人等领域。
4. 定时器和计数器:用于控制时间间隔和计数,广泛应用于各种自动化控制系统。
5. 安全开关:用于保护人员和设备安全,防止意外事故,常用于机械操作和工业生产中。

Finder的优势在于:

- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 质量保证:严格的质量控制流程,确保产品的稳定性和耐用性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有广泛的全球分销网络,确保快速响应和交付。

Finder公司以其高质量的产品和解决方案,在全球工业自动化领域享有盛誉。

20.23.9.024.4000数据手册

厂牌 PDF简要描述 下载
FINDER 其他继电器 FINDER 20.23.9.024.4000 20.23.9.024.4000数据手册

20.23.9.024.4000封装设计

查看详情并下载
Symbol
Footprint
3D Model
