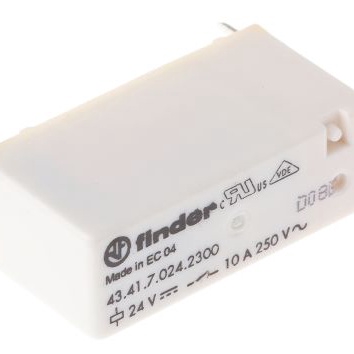

43.41.7.024.2300

产品分类: 其他继电器
厂牌: FINDER
产品描述: 芬德 功率继电器, 43 Series系列, 24V 直流线圈电压, 切换电流10A, 单极常开
供应商型号: 1947905
供应商: element14
标准整包数: 1
FINDER 其他继电器 43.41.7.024.2300

43.41.7.024.2300概述

    # FINDER系列43低轮廓PCB继电器产品手册

    产品简介


    产品概述
    FINDER系列43低轮廓PCB继电器是一种专为工业及消费类应用设计的小型化电子元器件。这类继电器具备紧凑的尺寸、高可靠性以及广泛的工作电压范围,适用于多种应用场景,如医疗设备、报警系统、家用电器(如空调)、工业控制系统以及玩具等领域。本系列继电器特别注重安全性和耐用性,采用无镉接触材料,并通过了多项国际认证。
    主要功能
    - 高效开关控制:用于低压和中压电路中的信号传递和负载切换。
    - 多种接线方式:支持直接焊接到PCB板上或通过插座连接。
    - 多样化型号选择:提供单极单掷(SPST)、单极双掷(SPDT)等多种触点配置选项。
    应用领域
    - 医疗与牙科设备
    - 报警系统
    - 空调系统
    - 烧炉、锅炉与加热装置
    - 电动玩具与游戏机
    - 自动门与车库门开启器
    - 电子电路板
    - 自助服务终端

    技术参数


    以下是FINDER系列43低轮廓PCB继电器的技术规格概览:
    | 参数名称 | 规格范围 |

    | 工作电压(VDC) | 3至48 |
    | 最大额定电流(A) | 10~16 |
    | 最高切换电压(VAC) | 250 |
    | 接触间距(mm) | 3.2或5.0 |
    | 防护等级(IP代码) | IP20 |
    | 工作温度范围(℃) | -40至+85 |
    | 隔离强度(kV, 1.2/50μs) | 6 |
    | 功耗(W) | 0.25~0.4 |
    产品特点与优势
    独特功能
    1. 低轮廓设计:高度仅为15.4mm,非常适合空间受限的设计需求。
    2. 敏感型直流线圈:功率消耗低至250mW(10A版本),有助于延长使用寿命并降低能耗。
    3. 无镉接触材料:符合环保要求,适合长期稳定运行。
    4. 高绝缘性能:介电强度高达6kV,确保安全性。
    市场竞争力
    - 出色的机械寿命(可达10^6次操作循环)和电气寿命(达10^5至50^5次),满足严苛的应用条件。
    - 广泛的电压支持范围,适应全球不同电网标准。
    - 易于安装,既可以直接焊接在PCB板上,也可以使用配套插座实现灵活布线。
    应用案例与使用建议
    应用场景
    - 在家庭自动化系统中作为智能开关组件,实现灯光、窗帘等设备的远程控制。
    - 在商用冰箱冷柜内担任温度监控继电器,确保食品储存的安全性。
    - 在工厂生产线中作为信号传输中间件,保障机器间通信流畅。
    使用建议
    - 根据具体负载性质调整继电器的工作状态,例如对于感性负载需加装续流二极管以保护线圈。
    - 注意保持适当的散热措施,避免因长时间连续工作导致过热损坏。
    - 安装时确保触点间距满足制造商推荐值(≥5mm),防止相邻元件之间产生电磁干扰。
    兼容性与支持
    兼容性
    FINDER系列43低轮廓PCB继电器与主流PCB设计工具完全兼容,并且可以通过标准的PCB焊盘进行焊接固定。此外,还提供了金属保留夹配件,进一步增强结构稳定性。
    厂商支持
    FINDER公司为其客户提供详尽的技术文档下载服务以及专业的技术支持团队,帮助解决用户在选型、测试过程中遇到的各种问题。同时,所有产品均符合UL、CE等相关国际标准,保证品质可靠。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 继电器无法正常启动 | 检查输入电源是否符合规定范围 |
    | 线圈发热严重 | 确认负载类型并适当增加散热措施 |
    | 输出触点接触不良 | 清理表面氧化物或更换新继电器 |
    总结与推荐
    产品评价
    FINDER系列43低轮廓PCB继电器凭借其卓越的设计理念和技术指标,在同类产品中占据领先地位。它不仅具备优异的性价比,还能很好地适应各种恶劣环境下的应用需求。无论是在家用电器还是工业控制领域,这款继电器都是理想的选择。
    推荐结论
    鉴于上述优点,我们强烈推荐FINDER系列43低轮廓PCB继电器用于需要高性能、高可靠性的电子工程项目中。无论是从功能性还是经济性角度来看,这款继电器都是一款值得信赖的产品。如果您正在寻找一款高效稳定的继电器解决方案,那么FINDER系列43将是您的不二之选!

43.41.7.024.2300参数

参数
继电器类型 -
开关功能 -
长*宽*高 30.2mm*10.2mm*15.4mm
安装方式 通孔安装

43.41.7.024.2300厂商介绍

Finder公司是一家全球知名的电子组件制造商,专注于生产和销售各种工业自动化和控制领域的产品。其主营产品包括:

1. 继电器:用于电路的控制和保护,广泛应用于家电、工业自动化、电力系统等领域。
2. 接触器:用于远程控制和保护电路,常用于电机启动、停止和反转等操作。
3. 传感器:包括光电传感器、接近传感器等,用于检测物体的存在、位置和运动状态,应用于自动化生产线、机器人等领域。
4. 定时器和计数器:用于控制时间间隔和计数,广泛应用于各种自动化控制系统。
5. 安全开关:用于保护人员和设备安全,防止意外事故,常用于机械操作和工业生产中。

Finder的优势在于:

- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 质量保证:严格的质量控制流程,确保产品的稳定性和耐用性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有广泛的全球分销网络,确保快速响应和交付。

Finder公司以其高质量的产品和解决方案,在全球工业自动化领域享有盛誉。

43.41.7.024.2300数据手册

厂牌 PDF简要描述 下载
FINDER 其他继电器 FINDER 43.41.7.024.2300 43.41.7.024.2300数据手册

43.41.7.024.2300封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.9295 ¥ 91.4798
25+ $ 10.6026 ¥ 88.7435
50+ $ 10.2769 ¥ 86.0178
100+ $ 10.0577 ¥ 84.1829
250+ $ 9.8385 ¥ 82.3479
库存: 40
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 91.47
