首页  >  产品百科  >  41.31.9.012.0010

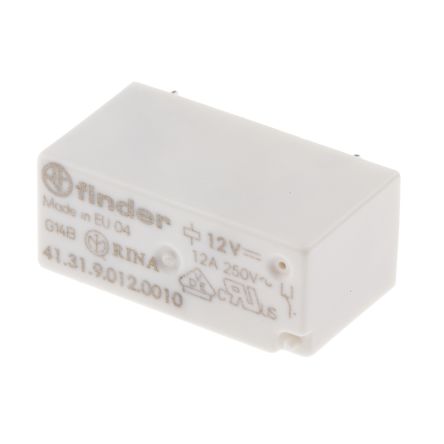

41.31.9.012.0010

产品分类: 其他继电器
厂牌: FINDER
产品描述: Finder 功率继电器, 41 Series系列, 12V 直流线圈电压, 切换电流12A, 单刀双掷
供应商型号: 163079
供应商: 海外现货
标准整包数: 1
FINDER 其他继电器 41.31.9.012.0010

41.31.9.012.0010概述


    产品简介


    产品类型:低轮廓PCB继电器系列,适用于3A到16A电流范围的应用。
    主要功能:提供单极(1 Pole)和双极(2 Pole)切换选项,具有直接或通过PCB插座安装的功能。此外,还有极化双稳态版本,可以进行两次连续操作。
    应用领域:广泛应用于医疗设备(如牙科设备)、工业机器人、楼宇自动化系统、控制系统、计时器、照明控制、门禁及闸机控制器、电子电路板、自动售货机等多个领域。

    技术参数


    - 触点规格:
    - 额定电流:12A(1 Pole),8A(2 Pole),16A(1 Pole)
    - 最大峰值电流:80A - 5ms(单极银锡氧化物触点)
    - 额定电压:250V/400V AC
    - 额定负载:3000VA(1 Pole),2000VA(2 Pole),4000VA(1 Pole)
    - 单相电机额定值:0.5kW(1 Pole),0.3kW(2 Pole),0.5kW(1 Pole)
    - 线圈规格:
    - 直流线圈电压范围:5V至60V DC
    - 交流线圈电压范围:24V至230V AC(50/60Hz)
    - 直流线圈功率:0.65W(最低脉冲持续时间20ms,最大脉冲持续时间30s)
    - 环境条件:
    - 工作温度范围:-40°C至+85°C
    - 环境保护等级:RT II,RT III(根据特定型号)
    - 机械寿命:1000万次(AC/DC循环)
    - 电气寿命:6万次(1 Pole AC1,1 Pole 16A),3万次(2 Pole AC1,8A)

    产品特点和优势


    - 低轮廓设计:高度仅为15.7mm,节省空间,易于安装。
    - 极化双稳态继电器:两种线圈版本,适用于需要反复切换的应用场景。
    - 防焊标准:满足RT II标准,选配RT III,提供额外的环境防护。
    - 安全可靠:采用镉自由接触材料,确保高隔离度(8mm,6kV)。

    应用案例和使用建议


    应用案例
    1. 工业机器人:用于精确控制运动机构,保证操作的稳定性和可靠性。
    2. 医疗设备:如牙科治疗设备,确保设备的高效运行和病人安全。
    使用建议
    - 在安装过程中,确保继电器和接线的清洁,避免污染对电连接造成的影响。
    - 根据具体应用场景选择适当的电压和电流等级,确保电气系统的稳定性。
    - 定期检查继电器的工作状态,以确保长期可靠的运行。

    兼容性和支持


    - 兼容性:支持多种电压输入,如直流5V至60V,交流24V至230V。同时提供了PCB直插式或通过插座安装的选择。
    - 支持和服务:提供详尽的技术文档和应用指南,确保用户能够顺利进行安装和调试。

    常见问题与解决方案


    - 问题1:继电器动作不正常。
    - 解决方案:检查电源电压是否符合要求,确认线圈连接正确无误。
    - 问题2:触点磨损严重。
    - 解决方案:定期更换触点材料,选用更耐磨的AgSnO2材料。
    - 问题3:过载跳闸频繁。
    - 解决方案:重新评估负载需求,适当调整继电器的额定电流。

    总结和推荐


    该系列低轮廓PCB继电器具备高性能、高可靠性,适用于多种工业和医疗应用。其独特的极化双稳态设计和丰富的电压兼容性,使其在市场上具有较高的竞争力。强烈推荐给需要高效、稳定的控制系统解决方案的客户。

41.31.9.012.0010参数

参数
继电器类型 小型继电器,电磁继电器
开关功能 -
长*宽*高 29mm*12.5mm*15.7mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

41.31.9.012.0010厂商介绍

Finder公司是一家全球知名的电子组件制造商,专注于生产和销售各种工业自动化和控制领域的产品。其主营产品包括:

1. 继电器:用于电路的控制和保护,广泛应用于家电、工业自动化、电力系统等领域。
2. 接触器:用于远程控制和保护电路,常用于电机启动、停止和反转等操作。
3. 传感器:包括光电传感器、接近传感器等,用于检测物体的存在、位置和运动状态,应用于自动化生产线、机器人等领域。
4. 定时器和计数器:用于控制时间间隔和计数,广泛应用于各种自动化控制系统。
5. 安全开关:用于保护人员和设备安全,防止意外事故,常用于机械操作和工业生产中。

Finder的优势在于:

- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 质量保证:严格的质量控制流程,确保产品的稳定性和耐用性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有广泛的全球分销网络,确保快速响应和交付。

Finder公司以其高质量的产品和解决方案,在全球工业自动化领域享有盛誉。

41.31.9.012.0010数据手册

厂牌 PDF简要描述 下载
FINDER 其他继电器 FINDER 41.31.9.012.0010 41.31.9.012.0010数据手册

41.31.9.012.0010封装设计

查看详情并下载
Symbol
Footprint
3D Model
