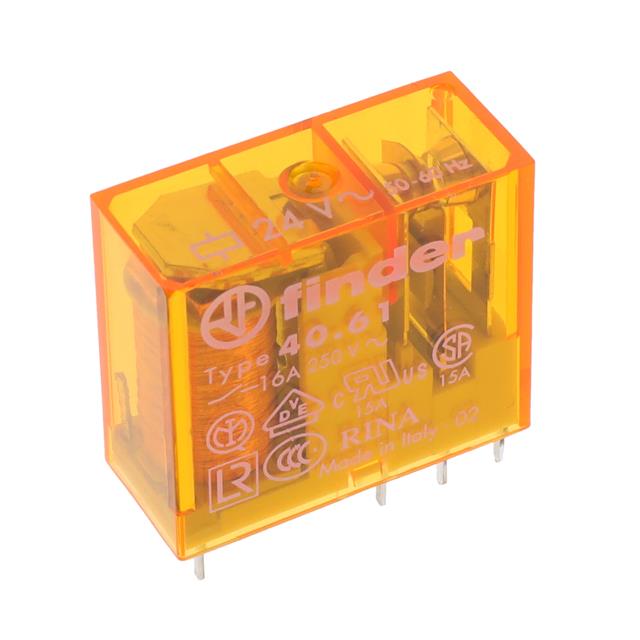

40.61.8.024.0000

产品分类: 其他继电器
厂牌: FINDER
产品描述: Finder 功率继电器, 40 Series系列, 24V 交流线圈电压, 切换电流16A, 单刀双掷
供应商型号: S3-40.61.8.024.0000
供应商: 海外现货
标准整包数: 1
FINDER 其他继电器 40.61.8.024.0000

40.61.8.024.0000概述

    # Miniature PCB Relays: Product Overview and Technical Specifications

    产品简介


    Miniature PCB继电器是一种用于电子电路的小型继电器,广泛应用于工业、医疗、家用电器和自动化领域。这些继电器的特点在于它们体积小、性能稳定且易于安装,能够满足多种负载控制需求。主要类型包括单刀双掷(SPDT)和双刀双掷(DPDT),额定电流范围从8A到16A不等。产品被设计用于直接焊接于印刷电路板或插接式安装,适合多种应用场景,如医疗设备、控制面板、电气分配盘、玩具、自动化系统、门禁控制器和自动售货机等。

    技术参数


    基本技术规格
    - 触点配置:单极双掷(SPDT)、双极双掷(DPDT)
    - 额定电流:8A、10A、12A、16A
    - 最大峰值电流:20A(SPDT)、30A(SPDT)、20A(DPDT)
    - 额定电压:AC 250V/400V
    - 最小切换负载:300mW(5V/5mA)、500mW(10V/5mA)
    - 接触材料:银镍(AgNi)、银氧化锡铜(AgSnO2)
    - 线圈电压:AC 6V-240V,DC 5V-125V
    - 线圈功率:0.5W至3.5W
    - 绝缘等级:8mm爬电距离和间隙,6kV(1.2/50μs)
    工作环境
    - 工作温度范围:-40℃至+85℃
    - 防护等级:RT II(防溶剂级)、RT III(防水级)
    - 机械寿命:10^6次循环
    - 电气寿命(AC1负载):10^5至200^5次循环

    产品特点和优势


    Miniature PCB继电器以其卓越的设计和可靠性成为市场的首选之一。以下为产品的主要特点和优势:
    - 微型化设计:适合空间受限的应用场景。
    - 高可靠性:提供高达10^6次的机械寿命和超过10^5次的电气寿命。
    - 多用途应用:支持直流和交流负载切换,可处理电机、照明和其他电气负载。
    - 多功能线圈选项:提供单极、双极和双稳态(bistable)线圈选择。
    - 环保合规:符合EN 60335-1标准,提供Cadmium-free接触材料选项。
    - 兼容性强:支持多种安装方式(PCB、插座),并可适配标准95系列底座。

    应用案例和使用建议


    典型应用
    - 医疗设备:控制诊断仪器中的小型开关。
    - 自动化系统:用于智能窗帘、百叶窗等家居自动化装置。
    - 智能电网:作为门禁系统的控制组件。
    - 玩具和消费电子:控制电动玩具或玩具车的动力供应。
    使用建议
    1. 在高频切换场景中,确保电路设计满足最小切换负载要求。
    2. 当选择敏感DC线圈时,需考虑线圈的低功耗特点,避免过热风险。
    3. 为提高抗振动和冲击性能,在安装时建议保持相邻继电器之间的间距≥5mm。
    4. 针对高温或湿冷环境,推荐选用RT III级防护的产品。

    兼容性和支持


    兼容性
    Miniature PCB继电器与Finder品牌的95系列底座完全兼容,支持标准的PCB安装或导轨安装。此外,还提供了多种模块化配件,如接线端子、EMC抑制模块和计时模块,以进一步提升产品的应用灵活性。
    支持和服务
    Finder公司提供详尽的技术文档、快速响应的客户服务及全球供应链支持,确保客户在设计、生产及维护阶段都能获得及时帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 触点粘连导致操作失败 | 确保电路电压和电流不超过规格限制。必要时更换触点材料(AgSnO2)。 |
    | 线圈过热 | 检查线圈额定值是否匹配应用需求;降低功耗或改用低功耗线圈型号。 |
    | 触点接触不良 | 清洁触点表面,检查连接是否牢固。 |

    总结和推荐


    Miniature PCB继电器凭借其紧凑的设计、广泛的适用性和卓越的性能表现,在众多行业中具有重要地位。无论是医疗、家电还是工业自动化领域,这款产品都能为用户提供可靠的解决方案。
    推荐指数:★★★★★
    此产品适用于对尺寸和性能都有严格要求的场景,特别推荐给需要高性能微型继电器的开发工程师和技术人员。
    注:具体选型需结合实际应用场景及预算,详细参数参见技术手册页码。

    以上内容基于Finder品牌Miniature PCB继电器的技术手册进行了整理与分析,希望对您的设计和选型过程有所帮助!

40.61.8.024.0000参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 29mm*12.4mm*25mm
通用封装 SPDT
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 盒装,散装

40.61.8.024.0000厂商介绍

Finder公司是一家全球知名的电子组件制造商,专注于生产和销售各种工业自动化和控制领域的产品。其主营产品包括:

1. 继电器:用于电路的控制和保护,广泛应用于家电、工业自动化、电力系统等领域。
2. 接触器:用于远程控制和保护电路,常用于电机启动、停止和反转等操作。
3. 传感器:包括光电传感器、接近传感器等,用于检测物体的存在、位置和运动状态,应用于自动化生产线、机器人等领域。
4. 定时器和计数器:用于控制时间间隔和计数,广泛应用于各种自动化控制系统。
5. 安全开关:用于保护人员和设备安全,防止意外事故,常用于机械操作和工业生产中。

Finder的优势在于:

- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 质量保证:严格的质量控制流程,确保产品的稳定性和耐用性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有广泛的全球分销网络,确保快速响应和交付。

Finder公司以其高质量的产品和解决方案,在全球工业自动化领域享有盛誉。

40.61.8.024.0000数据手册

厂牌 PDF简要描述 下载
FINDER 其他继电器 FINDER 40.61.8.024.0000 40.61.8.024.0000数据手册

40.61.8.024.0000封装设计

查看详情并下载
Symbol
Footprint
3D Model
