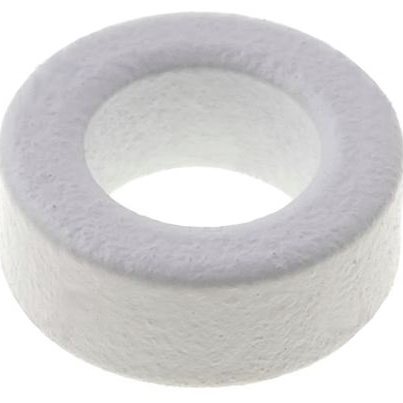

TX63/38/25-3E12

产品分类: 磁芯
厂牌: FERROXCUBE
产品描述: 46.5cm3 152mm 306mm2 Toroid 63.4mm*63.4mm*25.3mm
供应商型号: 1710802
供应商: 海外现货
标准整包数: 24
FERROXCUBE 磁芯 TX63/38/25-3E12

TX63/38/25-3E12概述

    铁氧体环形磁芯TX63/38/25技术手册

    产品简介


    铁氧体环形磁芯(TX63/38/25) 是一款广泛应用于各种电子设备中的核心组件。这些磁芯主要用于电感器、变压器和滤波器等应用场合。铁氧体材料以其优异的电磁性能著称,能够有效减少磁场泄漏,提高设备的效率和可靠性。

    技术参数


    以下是TX63/38/25铁氧体环形磁芯的关键技术参数:
    | 参数名称 | 值 | 单位 |
    |
    | 核心系数(C1) | 0.497 | mm⁻¹ |
    | 有效体积(Ve) | 46500 | mm³ |
    | 有效长度(Ie) | 152 | mm |
    | 有效面积(Ae) | 306 | mm² |
    | 核心质量(m) | ≈ 220 | g |
    | 环形直径(外径) | 63.4 | mm |
    | 环形厚度 | 25.3 | mm |
    | 环形高度 | 37.7 | mm |

    产品特点和优势


    - 环氧涂层:采用UL认证的环氧涂层,具有良好的阻燃性和耐高温性能,可在高达200°C的工作温度下正常运行。
    - 直流隔离电压:具备2000V的直流隔离电压,保证了产品的高可靠性和安全性。
    - 卓越的电磁性能:提供多种不同的铁氧体材料等级(如3F3、3E25和3E6),以适应不同频率下的应用需求。
    - 高精度制造:尺寸公差小,确保了产品的稳定性和一致性。

    应用案例和使用建议


    TX63/38/25铁氧体环形磁芯可广泛应用于各种高频电路中,例如开关电源、无线充电设备、滤波器等。在设计高频变压器时,可以根据所需的电感值选择不同材料等级的磁芯。此外,在使用过程中应注意避免过热,确保散热良好,以延长产品的使用寿命。

    兼容性和支持


    TX63/38/25铁氧体环形磁芯设计灵活,可以与其他标准尺寸的磁芯配合使用,确保兼容性。制造商提供了详尽的技术支持文档,并通过其销售网络提供售后支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 磁芯表面划痕 | 使用环氧胶进行修补,避免接触水或湿气 |
    | 散热不良 | 改善散热设计,增加散热片或风冷装置 |
    | 工作温度过高 | 选择耐高温等级的磁芯材料,确保良好的通风环境 |

    总结和推荐


    TX63/38/25铁氧体环形磁芯凭借其卓越的电磁性能、稳定的机械结构和广泛的适用范围,成为电子设计工程师的理想选择。该产品不仅适用于新设计,也适合现有系统的升级。总体而言,TX63/38/25是一款性能优良且性价比高的电子元器件,值得向广大用户推荐使用。
