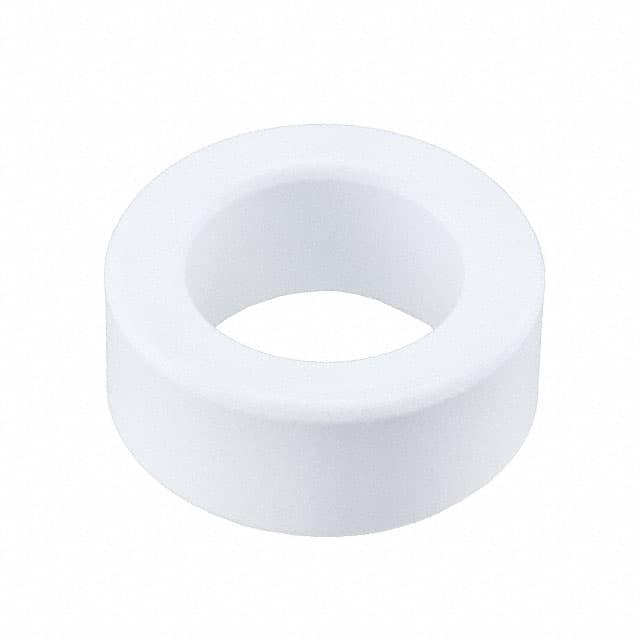

TX29/19/15-3E27

产品分类: 磁芯
厂牌: FERROXCUBE
产品描述: ±25% 5.41cm3 73.2mm 5500μe 73.9mm2 Toroid 0.98mm-1 16.05mm(高度)
供应商型号: TX29/19/15-3E27
供应商: 期货订购
标准整包数: 1
FERROXCUBE 磁芯 TX29/19/15-3E27

TX29/19/15-3E27概述

    高频磁芯电感器:TX29/19/15 Core Toroid 技术手册

    1. 产品简介


    TX29/19/15 Core Toroid 是一种高频磁芯电感器,广泛应用于各种电子电路中。这些电感器采用高磁导率材料制成,能够显著提高电路的效率和性能。主要应用领域包括无线通信、电源转换器、射频模块以及滤波器设计等。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 外径 (OD) | 29.95 | mm |
    | 内径 (ID) | 18.15 | mm |
    | 高度 (H) | 16.05 | mm |
    | 有效磁导率 (Al) | 参见下表 | nH/turns² |
    | 磁导率容差 | 参见下表 | % |
    | 有效体积 (Ve) | 5410 | mm³ |
    | 有效长度 (Le) | 73.2 | mm |
    | 有效面积 (Ae) | 73.9 | mm² |
    | 绕组系数 (∑(I/A)) | ≈ 28
    | 电感器质量 (m) | 参见材料表 | g/pcs |
    | 表面涂覆 (Epoxy) | 已涂覆
    | 涂层隔离电压 | 2000 | V |
    | 最大工作温度(涂层) | 200 | °C |
    不同型号的磁芯具有不同的磁导率参数:
    - TX29/19/15 3C94: Al ≈ 2300, 容差 ±25%
    - TX29/19/15 3E10: Al ≈ 10000, 容差 ±20%
    - TX29/19/15 3E12: Al ≈ 12000, 容差 ±30%
    - TX29/19/15 3E26 (3E27-M7): Al ≈ 7000, 容差 ±25%
    - TX29/19/15 3E27: Al ≈ 5500, 容差 ±25%
    - TX29/19/15 3E6 (3E10-M): Al ≈ 10000, 容差 ±30%
    - TX29/19/15 3E65: Al ≈ 5200, 容差 ±25%

    3. 产品特点和优势


    TX29/19/15 Core Toroid 的主要特点是:
    - 高磁导率材料:显著提升电感器的电性能。
    - 多型号选择:提供多种磁导率选项,以适应不同的应用需求。
    - 优异的温度稳定性:最高工作温度可达200°C,确保长期稳定运行。
    - 高效的涂层保护:环氧涂层提高了耐压性和使用寿命。
    这些特点使其成为各类高频电路的理想选择,特别适用于无线通信和电源管理等高要求的应用场合。

    4. 应用案例和使用建议


    应用案例:
    - 无线通信模块:TX29/19/15 在高频无线通信模块中用作谐振电路中的电感元件,提高信号质量和传输距离。
    - 电源转换器:在DC-DC转换器中作为储能元件,提高效率和稳定性。
    使用建议:
    - 环境因素考虑:在高湿度环境中使用时,需注意防止涂层损坏,建议进行额外防护措施。
    - 绕线注意事项:合理设计绕线结构,避免过热和机械应力,保证长时间运行的可靠性。

    5. 兼容性和支持


    TX29/19/15 Core Toroid 具有良好的兼容性,可与大多数标准尺寸的电子电路板兼容。供应商提供详尽的技术支持和售后服务,确保客户能够顺利安装和使用产品。此外,技术支持团队还可针对特定应用提供定制化解决方案。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 绕组过程中出现断路 | 检查绕线工艺,确保绕线无松动或断裂 |
    | 电感值测量偏差较大 | 确认测试仪器准确,重新测量多次以确认 |
    | 高温环境下涂层剥落 | 选择更高耐温等级的型号,或加强散热 |

    7. 总结和推荐


    TX29/19/15 Core Toroid 系列高频磁芯电感器凭借其出色的性能、多样化的型号选择以及卓越的稳定性,在多个应用领域展现出强大的市场竞争力。综上所述,强烈推荐该系列产品用于高频电路的设计和制造。
    如果您正在寻找一款高性能、可靠且易于使用的高频电感器,TX29/19/15 Core Toroid 将是您的理想选择。

TX29/19/15-3E27参数

参数
容差 ±25%
磁路截面积 -
磁体体积 5.41cm3
磁心因数(ΣI/A) 0.98mm-1
磁芯材料 Toroid
有效面积(Ae) 73.9mm2
直径 -
有效磁导率 5500μe
磁路长度 73.2mm
初始磁导率 -
电感系数(AI) -
长*宽*高 16.05mm(高度)
零件状态 在售
包装方式 散装

TX29/19/15-3E27数据手册

厂牌 PDF简要描述 下载
FERROXCUBE 磁芯 FERROXCUBE TX29/19/15-3E27 TX29/19/15-3E27数据手册

TX29/19/15-3E27封装设计

查看详情并下载
Symbol
Footprint
3D Model
