TX55/32/18-3E6

产品分类: 磁芯
厂牌: FERROXCUBE
产品描述: ±30% 26.58cm3 132mm 9500μe 202mm2 Toroid 0.651mm-1 19.2mm(高度)
供应商型号: 1779-1665-ND
供应商: Digi-Key
标准整包数: 1

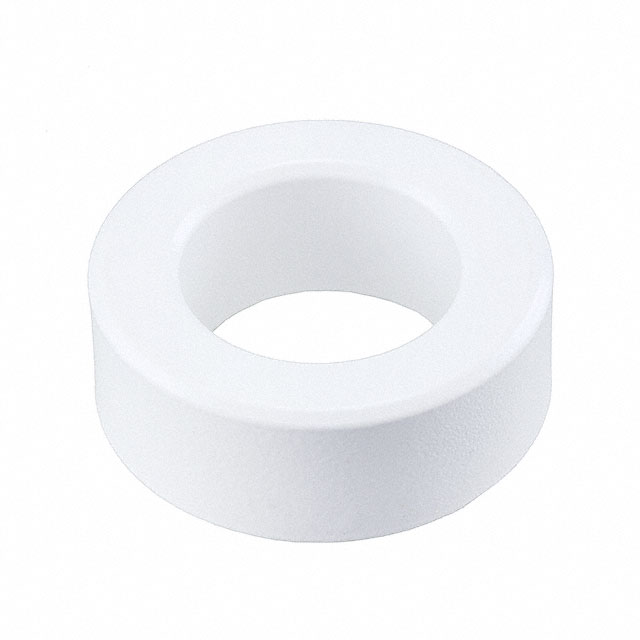

FERROXCUBE 磁芯 TX55/32/18-3E6

TX55/32/18-3E6概述

    # Core Toroid 55/32/18 技术手册解读

    1. 产品简介


    Core Toroid 55/32/18 是一种高性能的铁氧体磁芯,主要用于电感器、变压器和其他电子电路中。它广泛应用于通信设备、电源管理、滤波器设计等领域。这种磁芯具有高效率和低损耗的特点,能够满足多种复杂电子系统的性能需求。
    主要功能
    - 用于构建电感器和变压器的核心组件。
    - 提供高效的能量转换和存储能力。
    - 支持宽频率范围内的稳定工作。
    应用领域
    - 通信系统:如无线收发器、信号放大器。
    - 工业控制:如变频器、伺服电机控制器。
    - 消费电子:如充电器、适配器。

    2. 技术参数


    以下是 Core Toroid 55/32/18 的核心参数列表:
    | 参数名称 | 参数值 |

    | 外径(OD) | 55.4 ± 1.6 mm |
    | 内径(ID) | 32.4 ± 0.9 mm |
    | 高度(H) | 18 ± 0.7 mm |
    | 材料种类 | 3C94, 3E10, 3E27, 3E6, 3E65 |
    | 磁导率 μe | ≈ 2300 至 ≈ 5200 |
    | 温度范围 | -40°C 至 +200°C |
    此外,其有效参数如下:
    - 有效长度 \(Le\):132 mm
    - 有效面积 \(Ae\):202 mm²
    - 核心因子 \(C1\):0.651 mm⁻¹
    - 有效体积 \(Ve\):26580 mm³
    - 质量:约 55.4 g(未涂层)

    3. 产品特点和优势


    Core Toroid 55/32/18 的主要特点和优势包括:
    - 材料多样性:提供多种磁芯材料选择,适应不同应用场景。
    - 高可靠性:环氧树脂涂层确保高达 2000 V 的绝缘电压。
    - 优异性能:低损耗和高效率的设计使其成为高性能电子设备的理想选择。
    - 灵活性:尺寸和形状可根据客户需求定制。

    4. 应用案例和使用建议


    应用案例
    - 在高频开关电源中作为变压器核心,提升能效。
    - 在通信设备中用作滤波器,减少噪声干扰。
    使用建议
    - 在选择磁芯材料时,应根据具体应用频率和功率需求来决定。
    - 安装时需注意保证良好的机械稳定性以避免损坏。

    5. 兼容性和支持


    Core Toroid 55/32/18 可与其他标准电感器和变压器部件无缝配合使用。制造商提供了详尽的技术文档和支持服务,包括在线技术支持和定期培训课程。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 磁芯发热严重 | 检查安装是否紧密,调整工作电流。 |
    | 绝缘性能下降 | 检查涂层完整性并更换受损部分。 |

    7. 总结和推荐


    Core Toroid 55/32/18 是一款性能卓越且高度可靠的电子元器件。其多样化的材料选项、优秀的电气特性和广泛的适用性使其成为众多工业领域的首选。强烈推荐给需要高性能电感器和变压器设计的专业人士。
    综上所述,Core Toroid 55/32/18 不仅满足了现代电子设备对高效能的需求,还展现了极高的性价比和技术成熟度。对于任何希望优化其电子产品的工程师来说,这都是一个不可错过的选择。

TX55/32/18-3E6参数

参数
磁体体积 26.58cm3
初始磁导率 -
电感系数(AI) -
有效面积(Ae) 202mm2
磁心因数(ΣI/A) 0.651mm-1
磁路长度 132mm
磁路截面积 -
磁芯材料 Toroid
有效磁导率 9500μe
直径 -
容差 ±30%
长*宽*高 19.2mm(高度)
零件状态 在售
包装方式 散装

TX55/32/18-3E6数据手册

厂牌 PDF简要描述 下载
FERROXCUBE 磁芯 FERROXCUBE TX55/32/18-3E6 TX55/32/18-3E6数据手册

TX55/32/18-3E6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.3184 ¥ 95.6405
10+ $ 8.033 ¥ 67.8792
库存: 103
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 95.64
