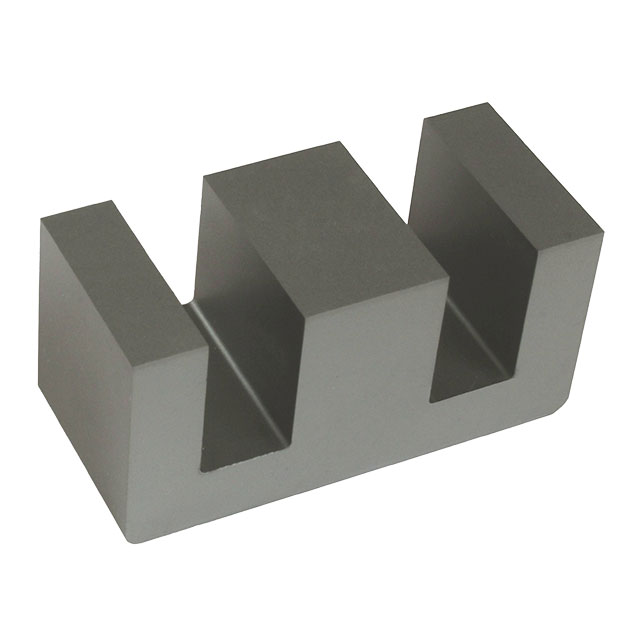

E42/21/20-3C92

产品分类: 磁芯
厂牌: FERROXCUBE
产品描述: E 43mm*20mm*21mm
供应商型号: E42/21/20-3C92
供应商: 期货订购
标准整包数: 1
FERROXCUBE 磁芯 E42/21/20-3C92

E42/21/20-3C92概述


    产品简介


    产品名称:E42/21/20 系列磁芯
    产品类型:磁芯(Core)
    主要功能:E42/21/20 系列磁芯主要用于电感器和其他电感元件的制造。这些磁芯具有高磁导率和低损耗的特点,适用于各种高频电子电路,如电源转换器、逆变器和滤波器等。
    应用领域:广泛应用于通信设备、计算机电源、工业自动化控制系统等领域。

    技术参数


    - 基本参数
    - 产品型号: E42/21/20
    - 有效体积(Ve): 22700 mm³
    - 有效长度(Le): 97 mm
    - 有效面积(Ae): 233 mm²
    - 最小面积(Amin): 233 mm²
    - 线圈截面积比(∑(I/A)): ≈ 56
    - 线圈密度(g/pcs):
    - 3C91: 0.417 mm⁻¹
    - 3C92:
    - 3C94:
    - 3C95:
    - 3F36:
    - 材料参数
    - 标称电感值(单位:nH/turns²)
    - 3C91: 6950 nH/turns²
    - 3C92: 4100 nH/turns²
    - 3C94: 5200 nH/turns²
    - 3C95: 6950 nH/turns²
    - 3F36: 3500 nH/turns²
    - 材料公差: ±25%
    - 功率损耗
    - 3C91: 在100 kHz, 200 mT, 60°C时最大功率损耗为11.000 W/set
    - 3C92: 在100 kHz, 200 mT, 100°C时最大功率损耗为11.000 W/set
    - 3C94: 在100 kHz, 200 mT, 100°C时最大功率损耗为11.000 W/set
    - 3C95: 在100 kHz, 200 mT, 100°C时最大功率损耗为11.000 W/set;在100 kHz, 200 mT, 25°C时最大功率损耗为12.000 W/set
    - 3F36: 在500 kHz, 50 mT, 100°C时最大功率损耗为3.900 W/set;在500 kHz, 100 mT, 100°C时最大功率损耗为28.000 W/set
    - 饱和磁通密度(Bsat)
    - 3C91: 在25 kHz, 250 A/m, 100°C时最小饱和磁通密度为320 mT
    - 3C92: 在25 kHz, 250 A/m, 100°C时最小饱和磁通密度为370 mT
    - 3C94: 在25 kHz, 250 A/m, 100°C时最小饱和磁通密度为320 mT
    - 3C95: 在25 kHz, 250 A/m, 100°C时最小饱和磁通密度为330 mT
    - 3F36: 在25 kHz, 250 A/m, 100°C时最小饱和磁通密度为340 mT
    - 外形尺寸
    - A: 43.00 mm
    - B: 29.50 mm
    - C: 12.20 mm
    - D: 21.00 mm
    - E: 14.80 mm
    - F: 20.00 mm

    产品特点和优势


    特点:
    1. 高磁导率:这些磁芯提供了优异的磁导率,有助于提高电感器的工作效率。
    2. 低损耗:设计使得在高频环境下,其损耗非常低,有利于延长使用寿命和提高系统稳定性。
    3. 宽温范围:能够在不同温度下保持稳定性能,适用范围广。
    优势:
    - 高可靠性:这些磁芯能够在多种苛刻环境中工作,减少了系统的故障率。
    - 易于集成:标准尺寸便于在多种应用场景中使用。
    - 长寿命:低损耗设计使其在长期使用中依然保持高效能。

    应用案例和使用建议


    应用案例:
    这些磁芯在电源转换器、逆变器和各种滤波器中广泛应用。例如,在高频开关电源中,3C91和3C95系列磁芯因其低损耗特性,在高温条件下表现出色,能够显著提升电源转换器的整体效率。
    使用建议:
    1. 选择合适的型号:根据具体应用环境选择最合适的磁芯型号,例如温度要求较高的应用可选择3C91或3C95系列。
    2. 散热管理:确保良好的散热措施,特别是在高温环境中使用时,避免因过热而导致性能下降。
    3. 测试验证:在正式使用前进行充分的测试,确保符合设计要求和使用规范。

    兼容性和支持


    - 兼容性:这些磁芯与大多数常见的线圈成型设备兼容,便于生产。
    - 技术支持:制造商提供详细的安装指南和技术支持,确保用户能够顺利集成和使用这些磁芯。

    常见问题与解决方案


    - 问题1:磁芯在高温环境下性能下降
    - 解决方案:确保良好的散热措施,选择适合高温环境的型号,如3C91或3C95系列。

    - 问题2:组装过程中出现损坏
    - 解决方案:严格按照安装指南操作,避免强力冲击或不当操作。

    总结和推荐


    综合评估:
    E42/21/20 系列磁芯具有高磁导率、低损耗和宽温范围的特点,非常适合用于高频电子电路。这些磁芯的卓越性能和广泛应用范围使其在市场上具备极强的竞争力。
    推荐:
    强烈推荐在需要高效率、高可靠性的应用场景中使用这些磁芯。无论是电源转换器还是逆变器等,它们都能发挥出卓越的表现。

E42/21/20-3C92参数

参数
磁路长度 -
磁路截面积 -
容差 -
磁芯材料 E
有效磁导率 -
直径 -
有效面积(Ae) -
磁心因数(ΣI/A) -
磁体体积 -
初始磁导率 -
电感系数(AI) -
长*宽*高 43mm*20mm*21mm
零件状态 在售
包装方式 散装
