首页  >  产品百科  >  ETD59/31/22-3C97

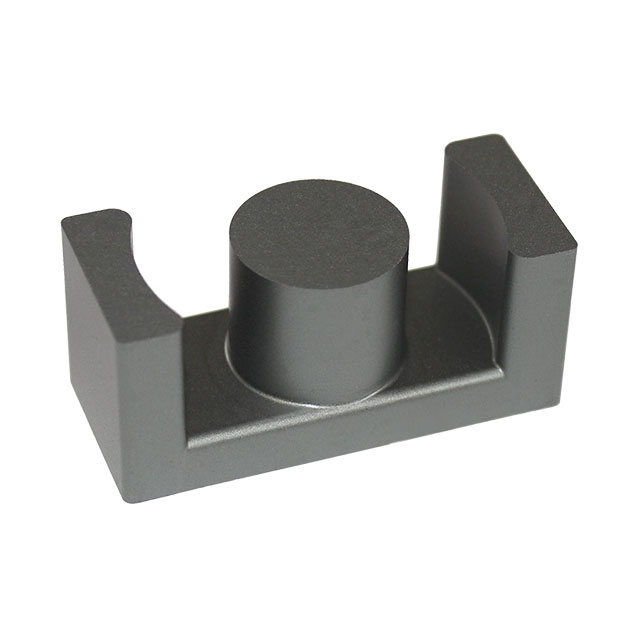

ETD59/31/22-3C97

产品分类: 磁芯
厂牌: FERROXCUBE
产品描述: ETD 59.8mm*21.65mm*31mm
供应商型号: 1779-1113-ND
供应商: Digi-Key
标准整包数: 1
FERROXCUBE 磁芯 ETD59/31/22-3C97

ETD59/31/22-3C97概述

    # 电子元器件产品技术手册

    产品简介


    本产品为一系列核心电感器(ETD59/31/22),属于电力电子行业常用的磁性元件之一。这些电感器主要用于开关电源、滤波电路、DC-DC转换器等场合,以提供稳定的电感值和较低的功率损耗。通过不同的材料和规格选择,可以满足不同应用场景的需求。

    技术参数


    - 电感系数(Inductance factor):
    - 3C94:6000 nH/turns²
    - 3C95:8200 nH/turns²
    - 3C97:7340 nH/turns²
    - 3F36:3900 nH/turns²
    - 有效参数(Effective parameters):
    - 有效面积 \(Ae\):368 mm²
    - 最小面积 \(A{\text{min}}\):360 mm²
    - 绝缘等级 \(\sum(I/A)\):约 130
    - 核心因子 \(C1\):0.378 mm⁻¹
    - 有效体积 \(Ve\):51500 mm³
    - 有效长度 \(Le\):139 mm
    - 线圈周长 \(F\):22.50 mm ± 0.40 mm
    - 功耗(Power loss):
    - 3C94:在100 kHz、200 mT、100 °C 条件下为26.000 W/set
    - 3C95:在100 kHz、200 mT、100 °C 条件下为25.000 W/set;在25 °C 下为27.000 W/set
    - 3C97:在100 kHz、200 mT、60 °C 条件下为26.000 W/set;在120 °C 和140 °C 下分别为25.000 W/set 和31.000 W/set
    - 3F36:在500 kHz、50 mT、100 °C 条件下为12.000 W/set;在100 mT、100 °C 条件下为77.000 W/set
    - 饱和磁场强度(Bsat):
    - 在25 kHz、250 A/m 条件下,材料3C94、3C95 和3C97 的饱和磁场强度为320 mT、330 mT 和330 mT;3F36 为340 mT

    产品特点和优势


    这些电感器采用了高磁导率材料,具有较低的功率损耗和较高的效率。特别是在高频条件下,能保持优异的电感性能和温度稳定性。独特的设计使其适用于各种电力电子应用,如开关电源、DC-DC 转换器和电机驱动器等。

    应用案例和使用建议


    应用案例
    这些电感器广泛应用于以下场景:
    - 开关电源:提高效率,减少热损失。
    - 滤波电路:降低噪声干扰,提高信号质量。
    - DC-DC 转换器:稳定输出电压,改善转换效率。
    使用建议
    - 在高温环境下使用时,应选择具备更高耐温特性的型号。
    - 为提高散热效果,建议采用铝制外壳或增加散热片。
    - 对于需要高频工作的应用,建议使用材料3C95 或3C97。

    兼容性和支持


    - 配件:
    - CLI-ETD59 接口:订购代码432202100701
    - CPH-ETD59-1S-24P 线圈成型器:订购代码432202100691

    - 支持:
    - 厂商提供技术支持,包括安装指导和故障排除。
    - 保修期内提供免费维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 选择合适的型号并确保良好的散热 |
    | 输出电压不稳定 | 检查输入电源,确保连接正确 |
    | 功耗过大 | 更换为更高效率的型号或调整电路参数 |

    总结和推荐


    这些电感器以其卓越的电感性能、低功耗和广泛的适用范围而备受推崇。在各种电力电子应用中表现出色,特别是在高频和高温环境中尤为突出。强烈推荐给需要高性能电感器的设计者和工程师。

ETD59/31/22-3C97参数

参数
磁路长度 -
电感系数(AI) -
磁心因数(ΣI/A) -
磁路截面积 -
磁芯材料 ETD
直径 -
磁体体积 -
有效磁导率 -
容差 -
有效面积(Ae) -
初始磁导率 -
长*宽*高 59.8mm*21.65mm*31mm
零件状态 在售
包装方式 散装

ETD59/31/22-3C97数据手册

厂牌 PDF简要描述 下载
FERROXCUBE 磁芯 FERROXCUBE ETD59/31/22-3C97 ETD59/31/22-3C97数据手册

ETD59/31/22-3C97封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.8884 ¥ 75.107
10+ $ 5.7824 ¥ 47.9216
25+ $ 4.8743 ¥ 40.3955
50+ $ 4.2474 ¥ 35.2
100+ $ 3.8297 ¥ 31.7386
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 75.1
直接购买
