首页  >  产品百科  >  TX13/7.9/6.4-3E12

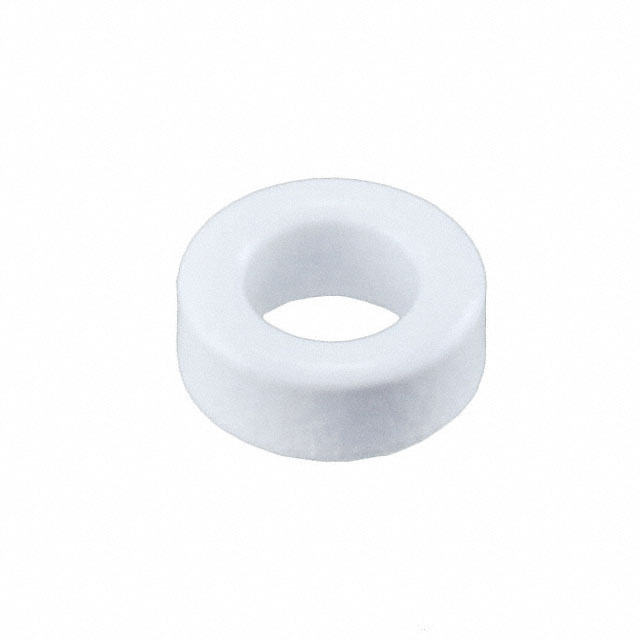

TX13/7.9/6.4-3E12

产品分类: 磁芯
厂牌: FERROXCUBE
产品描述: ±30% 442mm3 31.2mm 12000μe 14.1mm2 Toroid 2.21mm-1 7mm(高度)
供应商型号: 1779-1505-ND
供应商: Digi-Key
标准整包数: 1
FERROXCUBE 磁芯 TX13/7.9/6.4-3E12

TX13/7.9/6.4-3E12概述

    TX13/7.9/6.4 铁芯环形磁芯技术手册

    产品简介


    铁芯环形磁芯(Core Toroid)是一种广泛应用于电子设备中的关键组件。这类磁芯主要用于变压器、电感器和其他电感装置的设计和制造。TX13/7.9/6.4 型号的铁芯环形磁芯具有多种材料选择,适合不同的应用场景需求。本文将详细描述该型号的技术规格、特点及应用案例。

    技术参数


    - 尺寸规格:外径(OD)13 mm,内径(ID)7.9 mm,高度(H)6.4 mm
    - 材料:3C94, 3E10, 3E12, 3E27, 3E6 (3E10-M), 3E65
    - 有效参数
    - 每匝电感系数(Al):范围从 1400 nH/turns² 到 7320 nH/turns²
    - Al 容差:±20% 至 ±30%
    - 质量(m):13.35 g
    - 环形磁芯因子(C1):约 2.21 mm⁻¹
    - 有效体积(Ve):442 mm³
    - 有效长度(Le):31.2 mm
    - 有效面积(Ae):14.1 mm²
    - 绕线圈数与截面积之和(∑(I/A)):约 2.2
    - 电气特性
    - 有效电感系数(μe):范围从 2300 至 12000
    - 最大直流隔离电压:1500 V
    - 环氧涂层耐温范围:最高可达 200°C

    产品特点和优势


    TX13/7.9/6.4 型号的铁芯环形磁芯具有以下显著特点:
    - 高效率:每种材料版本都有不同的 Al 值,能够满足不同应用场景下的效率要求。
    - 优异的电气特性:在不同的温度范围内都能保持稳定的电感性能。
    - 环氧涂层:提供了优良的机械保护和电气绝缘,提高了产品的可靠性和使用寿命。
    - 多样化的材料选择:可根据具体的应用需求选择最适合的材料版本,从而提高系统的整体性能。

    应用案例和使用建议


    TX13/7.9/6.4 型号铁芯环形磁芯广泛应用于:
    - 通信设备:用于电源管理电路中的滤波和稳压应用。
    - 工业控制:适用于电机驱动和变频器中的电磁干扰抑制。
    - 汽车电子:可用于车载充电器和逆变器中。
    使用建议:
    - 设计优化:根据具体应用场景选择合适的材料版本以获得最佳效果。
    - 散热设计:由于高电流密度可能导致温升,设计时需考虑适当的散热措施。
    - 绕线工艺:合理规划绕线层数和绕线方式,确保电气性能的稳定性。

    兼容性和支持


    该型号铁芯环形磁芯可与其他标准电感器和变压器部件兼容。制造商提供详尽的技术支持,包括产品选型、安装指导和故障排除等服务。

    常见问题与解决方案


    1. 电感值不准确:检查材料版本选择是否合适,必要时可进行调整。
    2. 发热过高:确认散热设计是否合理,调整绕线层数或改进冷却系统。
    3. 电气故障:检查接线是否有误,确保良好的电气连接。

    总结和推荐


    总体而言,TX13/7.9/6.4 型号的铁芯环形磁芯以其高效能、稳定性和多样化的应用选择在市场上具有较高的竞争力。我们强烈推荐在各种电力电子和通讯设备中使用这一产品。无论是作为原始设备制造商还是终端用户,该型号磁芯都能提供出色的性能表现和长久的可靠性。

TX13/7.9/6.4-3E12参数

参数
电感系数(AI) -
直径 -
初始磁导率 -
磁芯材料 Toroid
容差 ±30%
有效面积(Ae) 14.1mm2
有效磁导率 12000μe
磁路长度 31.2mm
磁心因数(ΣI/A) 2.21mm-1
磁路截面积 -
磁体体积 442mm3
长*宽*高 7mm(高度)
零件状态 在售
包装方式 散装

TX13/7.9/6.4-3E12数据手册

厂牌 PDF简要描述 下载
FERROXCUBE 磁芯 FERROXCUBE TX13/7.9/6.4-3E12 TX13/7.9/6.4-3E12数据手册

TX13/7.9/6.4-3E12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.851 ¥ 7.191
10+ $ 0.5923 ¥ 5.0045
25+ $ 0.5088 ¥ 4.299
50+ $ 0.4244 ¥ 3.5865
100+ $ 0.3754 ¥ 3.1722
250+ $ 0.3553 ¥ 3.0025
库存: 615
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.19
直接购买
加入购物车
