首页  >  产品百科  >  TX16/9.6/6.3-3E12

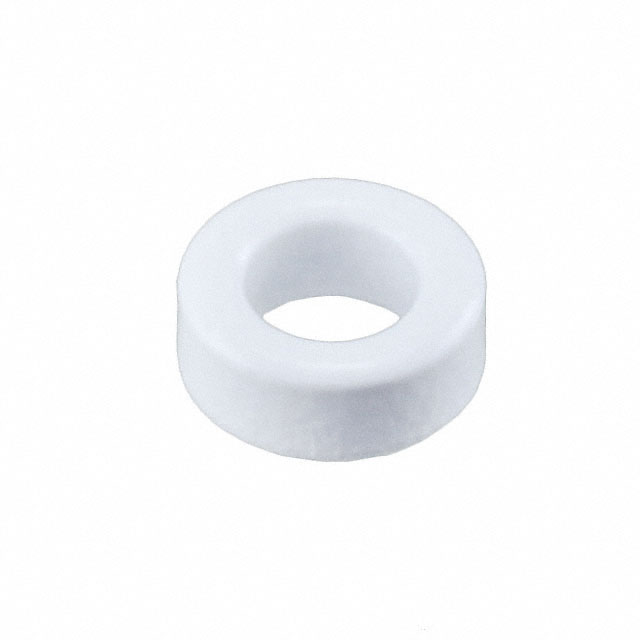

TX16/9.6/6.3-3E12

产品分类: 磁芯
厂牌: FERROXCUBE
产品描述: Toroid 6.55mm(高度)
供应商型号: 1779-1519-ND
供应商: Digi-Key
标准整包数: 1
FERROXCUBE 磁芯 TX16/9.6/6.3-3E12

TX16/9.6/6.3-3E12概述

    Core Toroid 16/9.6/6.3 技术手册

    1. 产品简介


    Core Toroid 16/9.6/6.3 是一种常用的磁芯元件,广泛应用于电感器、变压器和其他磁性器件的设计与制造中。其主要功能是通过提供稳定的磁通路径来增强电路的电感效应。这些磁芯元件在电源、通信、工业控制等多个领域都有广泛的应用。

    2. 技术参数


    | 规格型号 | 材料 | 直径(mm) | 内径(mm) | 高度(mm) | Ae(mm²) | Ve(mm³) | Le(mm) | C1 |
    |
    | TX16/9.6/6.3 3C94 | 3C94 | 14.8 | 9.6 | 6.3 | 19.7 | 760 | 38.5 | 3.8 |
    | TX16/9.6/6.3 3E10 | 3E10 | 14.8 | 9.6 | 6.3 | 19.7 | 760 | 38.5 | 3.8 |
    | TX16/9.6/6.3 3E12 | 3E12 | 14.8 | 9.6 | 6.3 | 19.7 | 760 | 38.5 | 3.8 |
    | TX16/9.6/6.3 3E27 | 3E27 | 14.8 | 9.6 | 6.3 | 19.7 | 760 | 38.5 | 3.8 |
    | TX16/9.6/6.3 3E6 (3E10-M) | 3E6 | 14.8 | 9.6 | 6.3 | 19.7 | 760 | 38.5 | 3.8 |
    | TX16/9.6/6.3 3E65 | 3E65 | 14.8 | 9.6 | 6.3 | 19.7 | 760 | 38.5 | 3.8 |
    - AL值:表示磁芯材料的磁导率,单位为nH/turns²。不同型号的AL值如下:
    - TX16/9.6/6.3 3C94: 2300 nH/turns² ± 25%
    - TX16/9.6/6.3 3E10: 10000 nH/turns² ± 20%
    - TX16/9.6/6.3 3E12: 12000 nH/turns² ± 30%
    - TX16/9.6/6.3 3E27: 5500 nH/turns² ± 25%
    - TX16/9.6/6.3 3E6 (3E10-M): 10000 nH/turns² ± 30%
    - TX16/9.6/6.3 3E65: 5200 nH/turns² ± 25%
    - 环氧涂层:耐压等级为1500V,最大工作温度为200°C。

    3. 产品特点和优势


    Core Toroid 16/9.6/6.3 作为磁芯元件,具有以下显著的特点和优势:
    - 高稳定性:采用优质材料,确保在不同环境下保持稳定的电感性能。
    - 宽范围AL值选择:提供多种AL值选择,满足不同设计需求。
    - 耐高温:环氧涂层耐温高达200°C,适用于高温环境。
    - 优良的机械强度:耐压等级达到1500V,确保产品的可靠性和安全性。

    4. 应用案例和使用建议


    Core Toroid 16/9.6/6.3 主要应用于电源转换、信号处理、滤波器等领域。例如,在开关电源设计中,该磁芯元件可以有效提高电感器的效率和稳定性。具体应用时,建议考虑以下几点:
    - 匹配合适的AL值:根据实际需求选择合适的AL值,以确保电感器的工作性能。
    - 考虑工作温度:若应用在高温环境中,确保选型时考虑材料的耐温性能。
    - 注意尺寸匹配:合理设计磁芯的尺寸,确保安装和连接的便利性。

    5. 兼容性和支持


    Core Toroid 16/9.6/6.3 可与各种标准线圈和电气元件配合使用,提供良好的兼容性。厂商提供了详细的安装指南和技术支持服务,以帮助客户更好地理解和应用该产品。

    6. 常见问题与解决方案


    - 问题1:磁芯损坏或磁力减弱
    - 解决方案:检查安装环境是否有过高温度或腐蚀性物质,确保正确使用和安装。

    - 问题2:电感值不准确
    - 解决方案:确认选用的磁芯型号是否符合设计要求,并检查安装工艺是否规范。

    7. 总结和推荐


    综上所述,Core Toroid 16/9.6/6.3 在电感器设计中表现出色,具备高稳定性和优良的电气特性。考虑到其广泛的适用范围和优异的性价比,我们强烈推荐此产品用于各类电子设备的设计与制造。

TX16/9.6/6.3-3E12参数

参数
磁路截面积 -
磁体体积 -
磁路长度 -
有效磁导率 -
磁芯材料 Toroid
容差 -
初始磁导率 -
有效面积(Ae) -
直径 -
电感系数(AI) -
磁心因数(ΣI/A) -
长*宽*高 6.55mm(高度)
零件状态 在售
包装方式 散装

TX16/9.6/6.3-3E12数据手册

厂牌 PDF简要描述 下载
FERROXCUBE 磁芯 FERROXCUBE TX16/9.6/6.3-3E12 TX16/9.6/6.3-3E12数据手册

TX16/9.6/6.3-3E12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.817 ¥ 15.3537
10+ $ 1.175 ¥ 9.9291
25+ $ 1.0074 ¥ 8.5127
50+ $ 0.8923 ¥ 7.5399
100+ $ 0.7573 ¥ 6.2764
250+ $ 0.6344 ¥ 5.2572
840+ $ 0.5532 ¥ 4.5843
库存: 405
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15.35
直接购买
加入购物车
