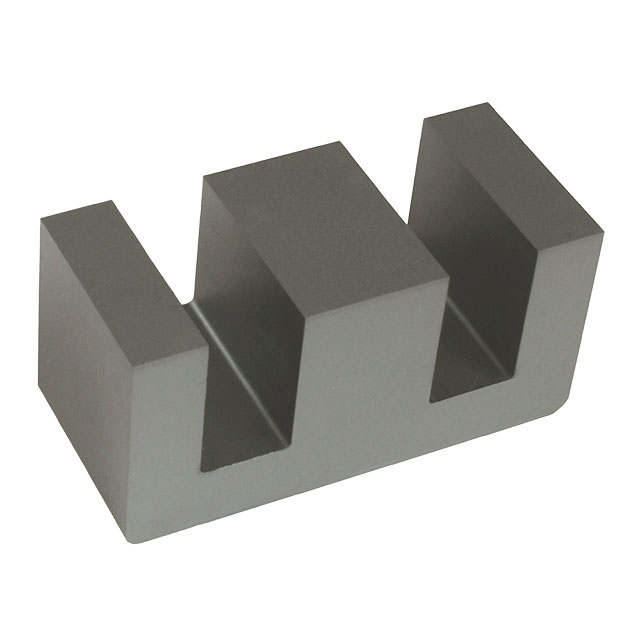

E20/10/6-3C94

产品分类: 磁芯
厂牌: FERROXCUBE
产品描述: E 20mm*5.9mm*10.2mm
供应商型号: 1779-1014-ND
供应商: Digi-Key
标准整包数: 1
FERROXCUBE 磁芯 E20/10/6-3C94

E20/10/6-3C94概述


    产品简介


    本产品为一系列高性能磁芯电感器,型号分别为E20/10/6系列中的3C92、3C94、3C96和3F36。这些电感器主要用于高频开关电源、滤波器、谐振电路和其他电子设备中。它们具有高效率、低损耗和稳定的电气性能,广泛应用于通信、计算机、医疗仪器和汽车电子等领域。

    技术参数


    | 参数 | 3C92 | 3C94 | 3C96 | 3F36 |

    | 电感量因子 | 1130 nH/turns² | 1450 nH/turns² | 1350 nH/turns² | 1000 nH/turns² |
    | 材料公差 | ±25% | ±25% | ±25% | ±25% |
    | 最大功率损耗 | 0.740 W/set | 0.740 W/set | 0.670 W/set | 0.220 W/set |
    | 工作温度范围 | 100 ºC | 100 ºC | 100 ºC | 100 ºC |
    | 饱和磁通密度(25kHz) | 370 mT | 320 mT | 340 mT | 340 mT |

    产品特点和优势


    1. 高效能:这些磁芯电感器具有高效率和低功率损耗,能够在高频环境下稳定工作。
    2. 可靠性:采用优质的材料和精密的制造工艺,确保长期可靠运行。
    3. 适用性强:适用于多种应用场景,如电源管理和信号处理。
    4. 稳定性:在不同温度和电压条件下保持稳定的电气性能。
    5. 设计灵活:可选不同的线圈框架,满足不同应用需求。

    应用案例和使用建议


    应用案例:
    - 通信设备:在通信设备的电源模块中使用,可以有效减少电源噪声和提高效率。
    - 医疗仪器:用于医疗成像设备中的滤波器,保证信号的纯净度。
    使用建议:
    - 在选择电感器时,应根据具体应用要求选择合适的型号和规格。
    - 注意工作温度和电流限制,避免过载导致性能下降或损坏。
    - 适当优化电路布局,以减少寄生效应,进一步提升电感器的性能。

    兼容性和支持


    这些磁芯电感器提供了多种配件选择,包括各种类型的线圈框架(Coil former),以适应不同的安装需求。制造商提供全面的技术支持和售后服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:电感器发热严重。
    - 解决方案:检查负载电流是否超过额定值,调整负载或更换更高功率等级的产品。
    2. 问题:电路噪声增加。
    - 解决方案:检查电感器与电路板之间的接触是否良好,适当增加屏蔽措施。
    3. 问题:电感量不准确。
    - 解决方案:确认电感器的型号和规格是否符合设计要求,必要时重新校准或更换。

    总结和推荐


    综上所述,E20/10/6系列磁芯电感器以其高效的性能、稳定的电气特性和广泛的适用性,在多种电子设备中表现出色。无论是通信设备还是医疗仪器,都能提供可靠的支持。我们强烈推荐这些电感器用于需要高精度和高性能的场合。
