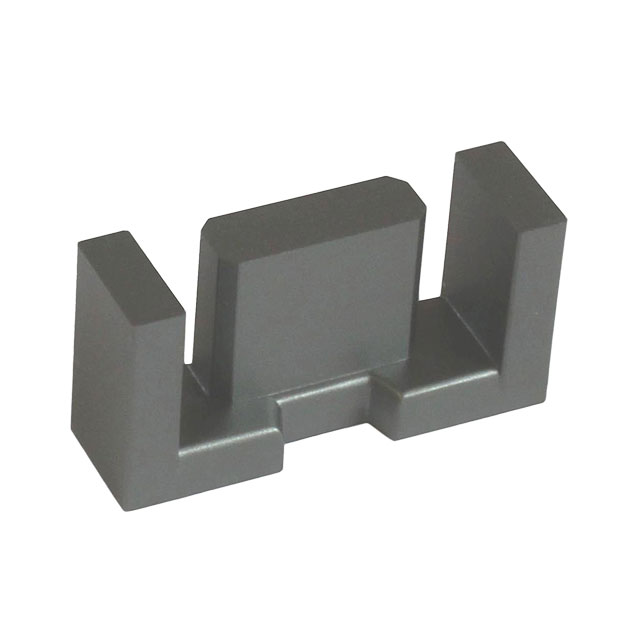

EFD30/15/9-3C96

产品分类: 磁芯
厂牌: FERROXCUBE
产品描述: EFD 30mm*9.1mm*15mm
供应商型号: 1779-1082-ND
供应商: Digi-Key
标准整包数: 1
FERROXCUBE 磁芯 EFD30/15/9-3C96

EFD30/15/9-3C96概述

    电子元器件产品技术手册

    产品简介


    产品名称:EFD30/15/9磁芯
    产品类型:磁芯(铁氧体磁芯)
    主要功能:
    - 高效传输电磁能量
    - 支持多种频率范围的电路设计
    - 具有优良的温度稳定性和低损耗特性
    应用领域:
    - 开关电源
    - 滤波器
    - 变压器
    - 无线充电装置

    技术参数


    - 电感因子:
    - 3C95: 2520 nH/turns² ±25%
    - 3C96: 1900 nH/turns² ±25%
    - 3F36: 1500 nH/turns² ±25%
    - 3F46: 900 nH/turns² ±25%
    - 功率损耗:
    - 3C95:
    - 100 kHz, 200 mT, 100°C: 2.300 W/set
    - 100 kHz, 200 mT, 25°C: 2.400 W/set
    - 3C96:
    - 100 kHz, 200 mT, 100°C: 2.100 W/set
    - 400 kHz, 50 mT, 100°C: 0.850 W/set
    - 3F36:
    - 500 kHz, 50 mT, 100°C: 0.700 W/set
    - 500 kHz, 100 mT, 100°C: 5.400 W/set
    - 3F46:
    - 1000 kHz, 50 mT, 100°C: 2.000 W/set
    - 3000 kHz, 10 mT, 100°C: 1.100 W/set
    - 有效参数:
    - 整体阻抗(Z): 0.98 mm⁻¹
    - 有效体积(Ve): 4700 mm³
    - 有效长度(Le): 68 mm
    - 有效面积(Ae): 69 mm²
    - 最小面积(Amin): 66 mm²
    - 绕线数(∑(I/A)): ≈12
    - 核心系数(C1):
    - 物理尺寸(单位:mm)
    - A: 30.00 (±0.80)
    - C: 9.10 (±0.20)
    - E: 22.40 (±0.75)
    - F: 14.60 (±0.25)
    - G: 4.90 (±0.15)
    - H1: 15.00 (±0.15)
    - H2: 11.20 (±0.30)
    - Bsatsat:
    - 3C95: 330 mT @ 250 A/m, 100°C
    - 3C96: 340 mT @ 250 A/m, 100°C
    - 3F36: 340 mT @ 250 A/m, 100°C
    - 3F46: 330 mT @ 250 A/m, 100°C

    产品特点和优势


    - 高效率:低损耗设计,适合高频应用。
    - 优异的温度稳定性:适用于广泛的温度范围,确保稳定运行。
    - 广泛的工作频率:从低频到高频均可使用,具有很好的灵活性。
    - 坚固耐用:耐温、耐湿,适用于恶劣环境。
    - 易于集成:多种封装形式,方便与其他元器件配合使用。

    应用案例和使用建议


    - 开关电源:推荐在电源转换模块中使用,可以显著提高电源的转换效率。
    - 滤波器:在信号处理电路中作为滤波器使用,提高信号纯净度。
    - 无线充电装置:用于无线充电模块的磁芯,提升充电效率。
    使用建议:
    - 在高温环境下使用时,建议选择具有更高温度稳定性的型号。
    - 在高频应用中,可以选择功率损耗较低的型号以降低发热。
    - 使用时应根据具体应用选择合适的绕线方式,以达到最佳效果。

    兼容性和支持


    - 兼容性:该产品可与其他标准磁芯配件兼容,如CLI-EFD30磁芯夹和各种型号的线圈成型机。
    - 支持:厂商提供全面的技术支持和售后服务,包括样品测试、应用咨询和技术培训。

    常见问题与解决方案


    1. 问题:产品在高温下工作时,功率损耗增加。
    - 解决方案:选择温度稳定性更高的型号或在设计中增加散热措施。
    2. 问题:在高频应用中出现磁饱和现象。
    - 解决方案:增加磁芯面积或选择磁饱和点更高的型号。
    3. 问题:产品安装后发现尺寸不符。
    - 解决方案:确认所选型号与图纸尺寸匹配,或联系厂商获取准确尺寸信息。

    总结和推荐


    总体评价:
    EFD30/15/9 磁芯是一款高性能的铁氧体磁芯,具有优良的电性能和温度稳定性。其广泛的频率适应性和高效的传输能力使其成为多种应用的理想选择。
    推荐指数:
    ★★★★☆(4/5)
    由于其卓越的性能和可靠性,强烈推荐在需要高效能磁芯的应用中使用。无论是开关电源还是无线充电装置,EFD30/15/9都能提供出色的解决方案。

EFD30/15/9-3C96参数

参数
磁体体积 -
磁芯材料 EFD
有效磁导率 -
容差 -
磁路长度 -
初始磁导率 -
磁心因数(ΣI/A) -
电感系数(AI) -
磁路截面积 -
直径 -
有效面积(Ae) -
长*宽*高 30mm*9.1mm*15mm
零件状态 在售
包装方式 散装
