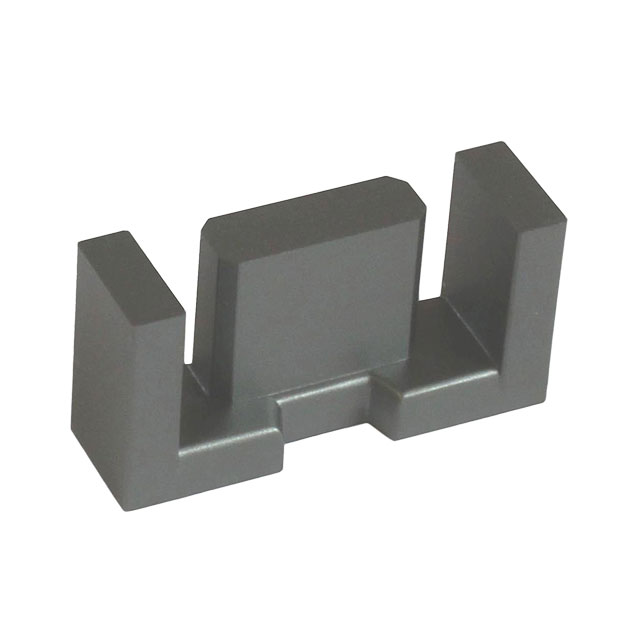

EFD20/10/7-3F36

产品分类: 磁芯
厂牌: FERROXCUBE
产品描述: EFD 20mm*6.65mm*10mm
供应商型号: 1779-1077-ND
供应商: Digi-Key
标准整包数: 1
FERROXCUBE 磁芯 EFD20/10/7-3F36

EFD20/10/7-3F36概述


    产品简介


    EFD20/10/7 高频电感器
    EFD20/10/7 是一款专为高频应用设计的电感器,具有出色的磁芯材料和高效能的线圈结构。主要应用于电源管理、信号处理、通信系统等领域。这款电感器以其卓越的性能和可靠性,在众多高频应用场景中表现出色。

    技术参数


    - 电感量因数
    - 3C95:1540 nH/turns² ±25%
    - 3C96:1200 nH/turns² ±25%
    - 3F36:950 nH/turns² ±25%
    - 3F46:580 nH/turns² ±25%
    - 最大功率损耗
    - 3C95:
    - 100 kHz, 200 mT, 100 °C: 0.700 W/set
    - 100 kHz, 200 mT, 25 °C: 0.760 W/set
    - 3C96:
    - 100 kHz, 200 mT, 100 °C: 0.660 W/set
    - 400 kHz, 50 mT, 100 °C: 0.260 W/set
    - 3F36:
    - 500 kHz, 50 mT, 100 °C: 0.220 W/set
    - 500 kHz, 100 mT, 100 °C: 1.700 W/set
    - 3F46:
    - 1000 kHz, 50 mT, 100 °C: 0.580 W/set
    - 3000 kHz, 10 mT, 100 °C: 0.220 W/set
    - 有效参数
    - 磁导率μe: 1.52 mm⁻¹
    - 有效体积Ve: 1460 mm³
    - 有效长度Le: 47 mm
    - 有效面积Ae: 31 mm²
    - 最小面积Amin: 29 mm²
    - m: 3.5 g/pcs
    - 尺寸规格
    - A: 20.00 mm ±0.55 mm
    - C: 6.65 mm ±0.15 mm
    - E: 15.40 mm ±0.50 mm
    - F: 8.90 mm ±0.20 mm
    - G: 3.60 mm ±0.15 mm
    - H1: 10.00 mm ±0.15 mm
    - H2: 7.70 mm ±0.25 mm

    产品特点和优势


    1. 高磁芯材料:采用高性能的3C95、3C96、3F36、3F46磁芯材料,提供优秀的磁导率和温度稳定性。
    2. 低损耗设计:低损耗的电感器设计使得它能够在高频环境下保持高效运行,显著降低能量损失。
    3. 紧凑设计:紧凑的设计使其易于集成到各种设备中,节省空间,提升整体效能。
    4. 广泛的应用范围:适用于多种高频电路应用,包括电源管理、信号处理、通信系统等。

    应用案例和使用建议


    - 电源管理:EFD20/10/7 可以用于DC-DC转换器中,提高电源效率并减少热量产生。
    - 信号处理:适用于高速信号传输和滤波电路,确保信号质量不受干扰。
    - 通信系统:可用于无线通信系统的天线调谐电路,提高传输距离和信号清晰度。
    使用建议:
    - 在选择电感器时,应根据具体应用的频率要求和环境条件选择合适的磁芯材料。
    - 保持适当的冷却措施以避免高温影响电感器的性能。
    - 定期检查电感器的工作状态,及时更换磨损部件。

    兼容性和支持


    EFD20/10/7 与多种标准配件兼容,如CLI-EFD20、CLM-EFD20、CPH-EFD20-1S-10PD-Z等,这些配件可帮助实现更好的电气连接和机械固定。制造商提供了全面的技术支持和售后服务,确保客户在使用过程中能够得到及时的帮助和解决方案。

    常见问题与解决方案


    1. 问:如何判断电感器是否过热?
    - 答:可以使用红外测温仪测量电感器表面的温度,超过80°C可能需要检查冷却系统或考虑更换散热器。

    2. 问:电感器出现噪音怎么办?
    - 答:检查安装是否稳固,确认周围没有强电磁干扰。必要时更换配件或调整安装位置。
    3. 问:电感器不能正常工作,应该怎么办?
    - 答:首先检查供电电压是否符合规格要求,然后检查电路连接是否正确。如果仍无法解决问题,联系技术支持寻求进一步的帮助。

    总结和推荐


    EFD20/10/7 是一款性能优越的高频电感器,其高效的电感性能、可靠的材料特性和广泛的适用范围使其成为电源管理和高频信号处理的理想选择。考虑到其优良的性价比和卓越的性能表现,我们强烈推荐此款电感器用于各种高频电路应用。

EFD20/10/7-3F36参数

参数
磁心因数(ΣI/A) -
初始磁导率 -
磁路截面积 -
电感系数(AI) -
容差 -
有效磁导率 -
磁路长度 -
磁体体积 -
磁芯材料 EFD
直径 -
有效面积(Ae) -
长*宽*高 20mm*6.65mm*10mm
零件状态 在售
包装方式 散装
