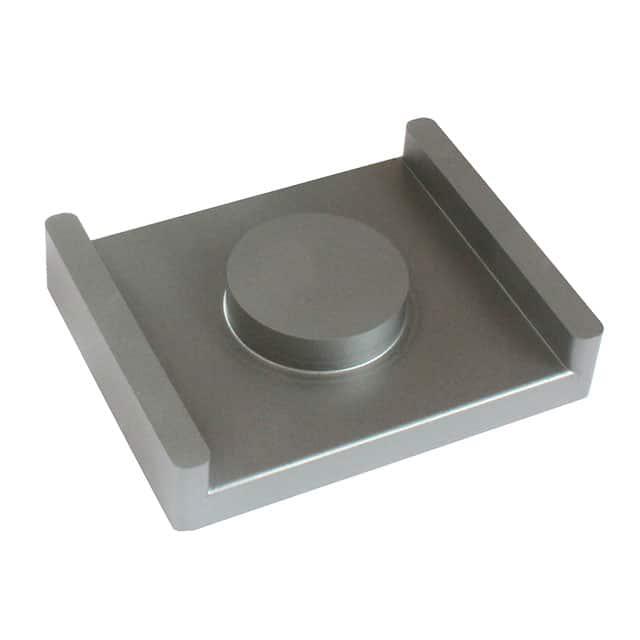

ER64/13/51-3C92

产品分类: 磁芯
厂牌: FERROXCUBE
产品描述: ER 64mm(长度)*12.7mm(高度)
供应商型号: 1779-1099-ND
供应商: Digi-Key
标准整包数: 1
FERROXCUBE 磁芯 ER64/13/51-3C92

ER64/13/51-3C92概述

    # Core ER64/13/51 技术手册

    产品简介


    Core ER64/13/51 是一款高性能的磁芯,主要用于电感器和变压器等电力电子设备中。它采用多种不同的材料制成,如3C92、3C95、3C96、3C97、3F36 和 3F4,具有不同的电感系数和饱和磁通密度。这些磁芯广泛应用于通信设备、电源转换器、变频器和开关电源等领域。

    技术参数


    以下是 Core ER64/13/51 的主要技术参数:
    | 参数名称 | 值 | 单位 |
    |
    | 电感系数(Inductance factor) | 3C92: 10600, 3C95: 17100, 3C96: 12500, 3C97: 17100, 3F36: 8300, 3F4: 6100 | nH/turns² |
    | 有效长度(Effective length) | Le = 93 | mm |
    | 有效体积(Effective volume) | Ve = 52600 | mm³ |
    | 有效面积(Effective area) | Ae = 566 | mm² |
    | 最小面积(Minimum area) | Amin = 507 | mm² |
    | 核心因子(Core factor (C1)) | ≈ 152
    功率损耗(Power Loss)
    | 材料 | 测量条件(Max) | 单位 |
    |
    | 3C92 | 100 kHz, 200 mT, 100 ºC | 26.000 W/set |
    | 3C95 | 100 kHz, 200 mT, 100 ºC | 25.000 W/set |
    100 kHz, 200 mT, 25 ºC | 27.000 W/set |
    | 3C96 | 100 kHz, 200 mT, 100 ºC | 24.000 W/set |
    400 kHz, 50 mT, 100 ºC | 13.000 W/set |
    | 3C97 | 100 kHz, 200 mT, 60 ºC | 26.000 W/set |
    100 kHz, 200 mT, 120 ºC | 25.000 W/set |
    100 kHz, 200 mT, 140 ºC | 32.000 W/set |
    | 3F36 | 500 kHz, 50 mT, 100 ºC | 10.000 W/set |
    500 kHz, 100 mT, 100 ºC | 69.000 W/set |
    | 3F4 | 1000 kHz, 30 mT, 100 ºC | 19.000 W/set |
    3000 kHz, 10 mT, 100 ºC | 29.000 W/set |
    饱和磁通密度(Bsaturated)
    | 材料 | 测量条件(Min) | 单位 |
    |
    | 3C92 | 25 kHz, 250 A/m, 100 ºC | 370 mT |
    | 3C95 | 25 kHz, 250 A/m, 100 ºC | 330 mT |
    | 3C96 | 25 kHz, 250 A/m, 100 ºC | 340 mT |
    | 3C97 | 25 kHz, 250 A/m, 100 ºC | 330 mT |
    | 3F36 | 25 kHz, 250 A/m, 100 ºC | 340 mT |
    | 3F4 | 25 kHz, 250 A/m, 100 ºC | 330 mT |
    尺寸参数
    | 参数名称 | 值 | 单位 |
    |
    | A | 64.00 | mm |
    | B | 50.80 | mm |
    | C | 53.50 | mm |
    | D3 | 25.40 | mm |
    | E | 12.70 | mm |
    | F | 6.25 | mm |

    产品特点和优势


    Core ER64/13/51 的显著特点是其高电感系数和较低的功率损耗,使其在高频下具有出色的性能。具体来说:
    - 3C95 材料:在 100 kHz 和 200 mT 下的最大功率损耗为 25.000 W/set,且在 25 ºC 下表现出更高的性能(27.000 W/set)。
    - 3C96 材料:在高频条件下(400 kHz, 50 mT)也表现优异,最大功率损耗仅为 13.000 W/set。
    - 3F4 材料:在超高的频率下(3000 kHz, 10 mT)依然能够保持低损耗(29.000 W/set),显示出卓越的耐久性和稳定性。
    这些特性使得 Core ER64/13/51 在电力电子设备中具备更强的市场竞争力和更广泛的应用前景。

    应用案例和使用建议


    应用案例
    - 通信设备:在路由器和交换机中,Core ER64/13/51 可以提高设备的高频响应能力和效率。
    - 电源转换器:在开关电源中,Core ER64/13/51 可以显著降低损耗,提升系统整体能效。
    - 变频器:在工业控制领域,Core ER64/13/51 可以减少电磁干扰,增强系统的稳定性和可靠性。
    使用建议
    - 在选择具体材料时,可根据实际应用的频率范围和温度条件进行合理匹配。
    - 为了充分发挥其性能,建议在组装时注意尺寸精度和安装方式,避免影响电感系数。
    - 高频环境下建议定期监测设备温度,确保系统正常运行。

    兼容性和支持


    Core ER64/13/51 与其他常见的电子元器件和设备具有良好的兼容性,适用于广泛的电路设计和应用场合。厂商提供了详尽的技术支持文档和售后服务,帮助用户快速解决问题并确保长期稳定运行。

    常见问题与解决方案


    常见问题及解决办法
    - Q: 设备出现过热现象怎么办?
    - A: 检查电路负载情况,适当调整电感值或增加散热措施。

    - Q: 系统响应速度慢怎么办?
    - A: 检查信号频率范围,确保选用合适的材料以适应高频需求。

    - Q: 设备出现噪声如何处理?
    - A: 检查接地和屏蔽措施,确保良好的电磁兼容性。

    总结和推荐


    综上所述,Core ER64/13/51 以其出色的电感系数、低损耗和宽频率范围的优势,在电力电子设备中表现出色。它的多样材料选择和高度的灵活性使得它可以应用于各种不同类型的设备和应用场景中。因此,强烈推荐用户在需要高性能磁芯时选择 Core ER64/13/51,这将极大提升您的设备性能和用户体验。
