首页  >  产品百科  >  E80/38/20-3C94

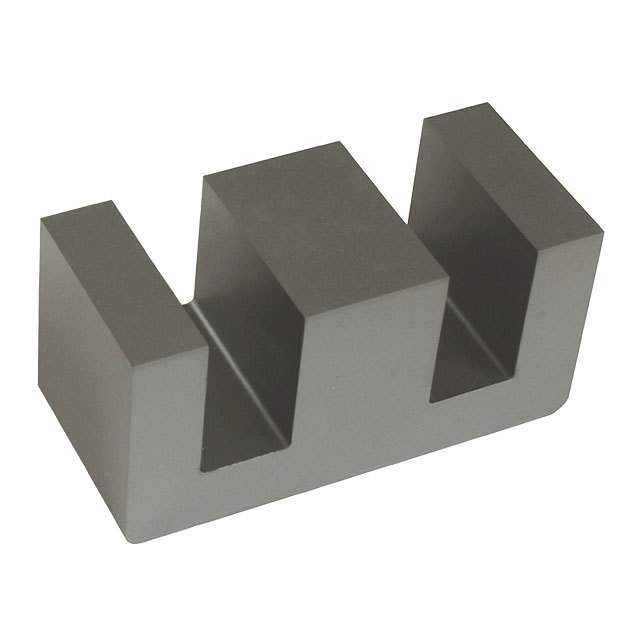

E80/38/20-3C94

产品分类: 磁芯
厂牌: FERROXCUBE
产品描述: E 80mm(长度)*38.1mm(高度)
供应商型号: 1779-1065-ND
供应商: Digi-Key
标准整包数: 1
FERROXCUBE 磁芯 E80/38/20-3C94

E80/38/20-3C94概述

    # 高效磁芯——E80/38/20系列磁芯技术分析

    一、产品简介


    E80/38/20系列磁芯是专为高频电力电子设备设计的核心组件,广泛应用于开关电源、逆变器、电机驱动等领域。该系列磁芯具有高效能转换能力,能够显著提升系统的整体效率和稳定性。通过结合不同材料(如3C92、3C94和3C95)的选择,用户可根据具体需求定制化磁芯,以满足特定应用的性能要求。

    二、技术参数


    以下是E80/38/20系列磁芯的关键技术参数:
    | 参数名称 | 值 | 单位 |
    |
    | 感应强度 Bsat | 320-370 | mT |
    | 最大功率损耗(100°C) | 35,000-38,000 | W |
    | 最大功率损耗(25°C) | 38,000 | W |
    | 有效体积 Ve | 72,300 | mm³ |
    | 有效长度 Le | 184 | mm |
    | 有效面积 Ae | 392 | mm² |
    | 最小面积 Amin | 392 | mm² |
    | 匝数因子 C1 | ≈ 180
    此外,根据材料不同,该系列磁芯还提供了多种电感系数选择:
    - 3C92:3600 nH/turns² ±25%
    - 3C94:5070 nH/turns² ±25%
    - 3C95:6730 nH/turns² ±25%
    工作环境温度范围为-40°C至+125°C。

    三、产品特点和优势


    E80/38/20系列磁芯的主要特点及优势如下:
    1. 高效率:在高温条件下仍可保持高效能,适合严苛的工作环境。
    2. 灵活性:提供多种材料和电感系数选项,适应不同的应用场景。
    3. 可靠性:经过严格测试,确保长期稳定运行。
    4. 优化设计:最小化磁芯尺寸的同时最大化能量密度,提高空间利用率。

    四、应用案例和使用建议


    应用案例
    E80/38/20系列磁芯常用于以下场景:
    - 开关电源:特别是在需要快速响应和高效率的场合。
    - 变频器:用于电机控制,提升系统能效。
    - 工业自动化设备:如伺服系统和PLC控制器。
    使用建议
    为了充分发挥磁芯的性能,建议:
    1. 根据具体的应用场景选择合适的材料和电感系数。
    2. 确保良好的散热设计,特别是在高温环境下使用时。
    3. 定期检查磁芯状态,避免因老化导致性能下降。

    五、兼容性和支持


    E80/38/20系列磁芯与其他主流电子元器件具有良好的兼容性,可轻松集成到现有系统中。厂商提供全面的技术支持,包括样品供应、技术咨询和售后维护服务。

    六、常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. 问题:磁芯过热
    - 解决方法:增加散热片或优化电路布局以改善热管理。
    2. 问题:性能下降
    - 解决方法:更换老化的磁芯或重新校准相关参数。
    3. 问题:噪声过大
    - 解决方法:检查电路连接是否正确,必要时增加屏蔽措施。

    七、总结和推荐


    总体而言,E80/38/20系列磁芯凭借其卓越的性能、灵活的设计和广泛的适用性,在电力电子领域展现出强大的竞争力。我们强烈推荐此系列产品给需要高性能磁芯的客户,尤其是那些追求高效能和可靠性的工业用户。无论是作为核心部件还是辅助元件,它都能为客户带来显著的价值提升。

E80/38/20-3C94参数

参数
磁体体积 -
磁路截面积 -
磁芯材料 E
有效磁导率 -
直径 -
电感系数(AI) -
初始磁导率 -
磁心因数(ΣI/A) -
容差 -
磁路长度 -
有效面积(Ae) -
长*宽*高 80mm(长度)*38.1mm(高度)
零件状态 在售

E80/38/20-3C94数据手册

厂牌 PDF简要描述 下载
FERROXCUBE 磁芯 FERROXCUBE E80/38/20-3C94 E80/38/20-3C94数据手册

E80/38/20-3C94封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.6744 ¥ 56.3987
10+ $ 4.4993 ¥ 38.0189
25+ $ 4.2949 ¥ 36.2923
库存: 976
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 56.39
