TX25/15/13-3E27

产品分类: 磁芯
厂牌: FERROXCUBE
产品描述: ±25% 3.74cm3 60.1mm 5500μe 62.1mm2 Toroid 0.97mm-1 13.7mm(高度)
供应商型号: TX25/15/13-3E27
供应商: 期货订购
标准整包数: 1

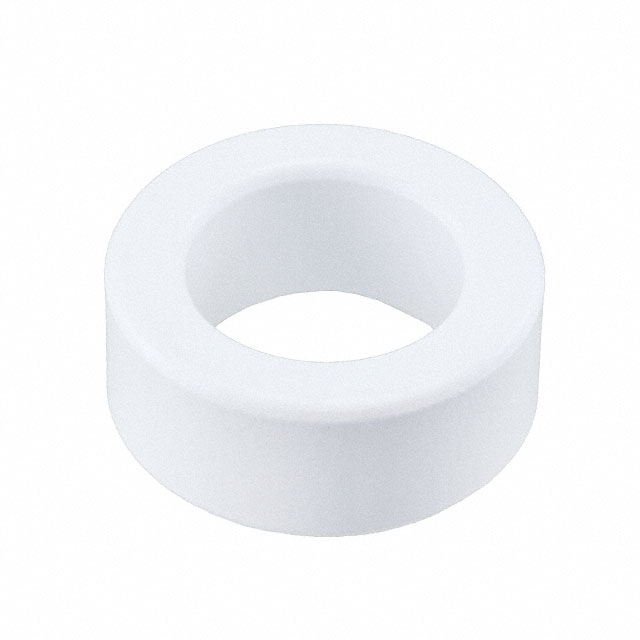

FERROXCUBE 磁芯 TX25/15/13-3E27

TX25/15/13-3E27概述

    TX25/15/13 Core Toroid 技术手册

    产品简介


    TX25/15/13 Core Toroid 是一种用于电子设备中的高性能磁芯,主要用于制造电感器、变压器等关键部件。它广泛应用于通信设备、电源管理、电机控制等领域。本手册将详细介绍该产品的技术规格、性能特点及应用实例,帮助用户更好地理解和使用该产品。

    技术参数


    - 型号:TX25/15/13
    - 材料:3C94, 3E10, 3E12, 3E27, 3E6 (3E10-M), 3E65
    - Al 值(单位:nH/turns²):
    - 3C94: 3070 ± 25% ≈ 2300
    - 3E10: 13400 ± 20% ≈ 10000
    - 3E12: 16000 ± 30% ≈ 12000
    - 3E27: 7350 ± 25% ≈ 5500
    - 3E6 (3E10-M): 13400 ± 30% ≈ 10000
    - 3E65: 6950 ± 25% ≈ 5200
    - 有效参数
    - 磁导率(μ):0.97 mm⁻¹
    - 有效体积(Ve):3740 mm³
    - 有效长度(Le):60.1 mm
    - 有效面积(Ae):62.1 mm²
    - 导线总横截面积比(∑(I/A)):≈ 19
    - 重量:约 25.95 g(最大)
    - 环氧涂层:最高耐压为 2000 V,最高工作温度为 200°C

    产品特点和优势


    TX25/15/13 Core Toroid 具有以下特点和优势:
    - 高磁导率:磁导率为 0.97 mm⁻¹,有助于提高电感器和变压器的效率。
    - 宽范围 Al 值选择:不同材料的 Al 值提供了灵活的选择,适应各种应用场景。
    - 优良的温度稳定性:环氧涂层耐温高达 200°C,确保在高温环境下仍能稳定工作。
    - 高机械强度:环氧涂层提供良好的机械保护,延长使用寿命。

    应用案例和使用建议


    - 通信设备:适用于高频通信设备中的变压器和电感器,以提高信号传输效率。
    - 电源管理:在开关电源中使用,可以有效提升电源转换效率。
    - 电机控制:在电机控制电路中使用,可以提高控制精度和响应速度。
    使用建议:
    - 在选择具体材料时,根据应用需求选择合适的 Al 值,例如,在需要较高电感值的应用中可选择 3E12 材料。
    - 注意确保磁芯的工作温度不超过 200°C,以免影响性能。
    - 在设计电路时,考虑磁芯的有效体积和长度,合理布局导线,避免电磁干扰。

    兼容性和支持


    - 兼容性:TX25/15/13 Core Toroid 可与多种标准磁路板和导线兼容,适用于多种设备。
    - 支持:供应商提供详细的技术文档和技术支持,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    - 问题一:磁芯在高温下表现不稳定。
    - 解决方案:确保使用温度不超过 200°C,选择合适的材料,如 3E10 或 3E12。
    - 问题二:电感值波动较大。
    - 解决方案:检查磁芯的安装情况,确保没有机械损伤或污染,重新选择 Al 值较为稳定的材料。
    - 问题三:磁芯损坏。
    - 解决方案:更换新的磁芯,注意避免使用过程中产生机械应力。

    总结和推荐


    TX25/15/13 Core Toroid 以其出色的磁导率、广泛的 Al 值选择和优良的温度稳定性,在多个应用场景中表现出色。其独特的特点使其在市场上具有较强的竞争力。强烈推荐在需要高效电感器和变压器的设计中使用此产品。

TX25/15/13-3E27参数

参数
磁体体积 3.74cm3
有效磁导率 5500μe
磁路截面积 -
容差 ±25%
磁路长度 60.1mm
初始磁导率 -
有效面积(Ae) 62.1mm2
磁心因数(ΣI/A) 0.97mm-1
磁芯材料 Toroid
直径 -
电感系数(AI) -
长*宽*高 13.7mm(高度)
零件状态 在售
包装方式 散装
