首页  >  产品百科  >  TX32/19/13-3C94

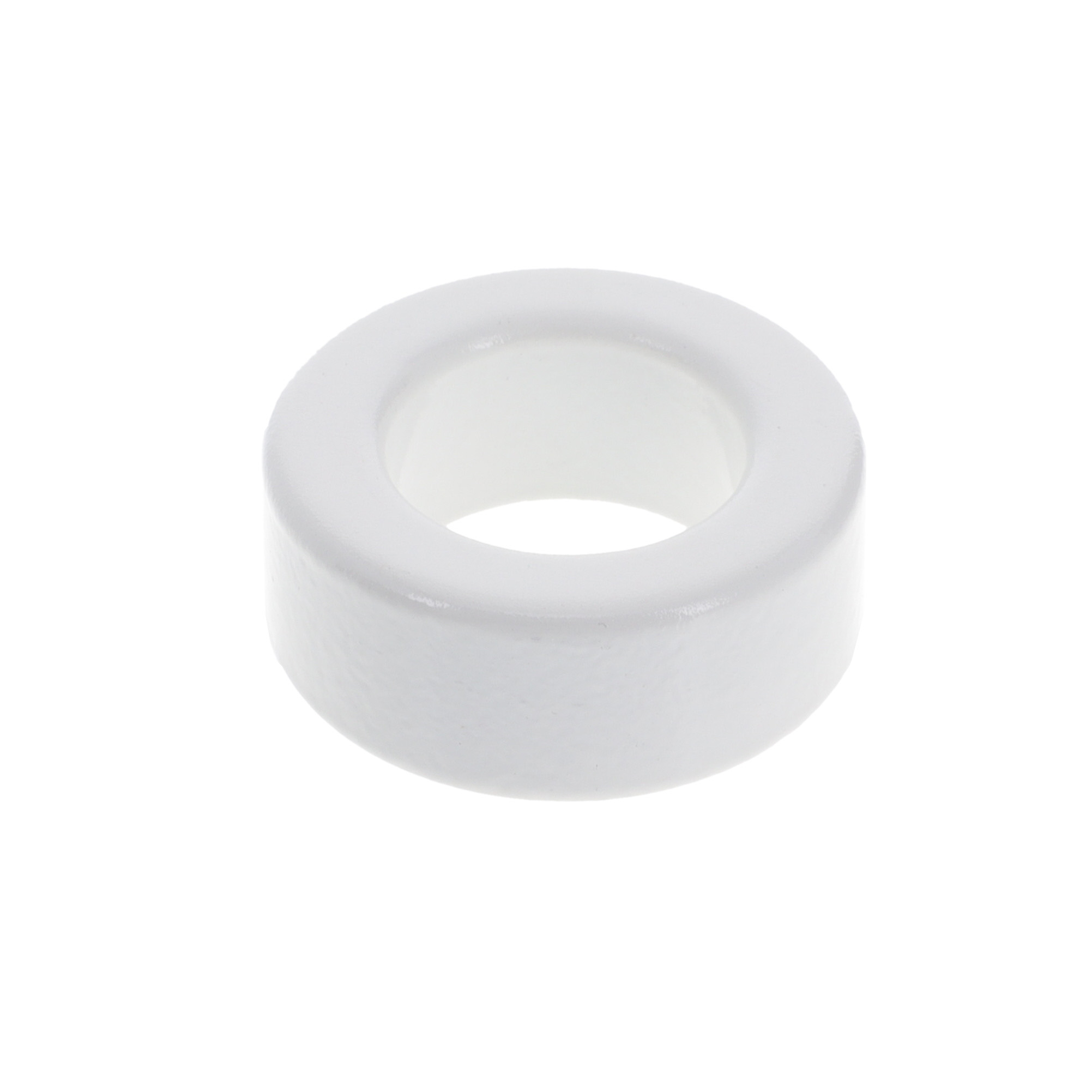

TX32/19/13-3C94

产品分类: 磁芯
厂牌: FERROXCUBE
产品描述: ±25% 5.82cm3 76mm 2300μe 76.5mm2 32.55mm Toroid 0.99mm-1 13.4mm(高度)
供应商型号: 1779-1587-ND
供应商: Digi-Key
标准整包数: 1
FERROXCUBE 磁芯 TX32/19/13-3C94

TX32/19/13-3C94概述

    Core Toroid 32/19/13 技术手册

    1. 产品简介


    Core Toroid 32/19/13 是一种磁芯电感器,广泛应用于各种电子电路中,如电源滤波器、阻抗匹配和电磁干扰抑制。其主要功能是提供一个高效率、低损耗的磁路,从而提高电路的整体性能。这种类型的磁芯非常适合用于需要高效能传输的电力系统和通信设备中。

    2. 技术参数


    - 尺寸(直径×厚度):32.55 mm × 13.4 mm(环氧涂层)
    - 材料:多种磁芯材料可选,包括3C94, 3E10, 3E12, 3E27, 3E6, 和3E65
    - 有效参数
    - 有效体积:5820 mm³
    - 有效长度:76 mm
    - 有效面积:76.5 mm²
    - 归一化阻抗:0.99 mm⁻¹
    - 电感值(Al):根据不同的材料选择,范围从12700 nH/turn²到6980 nH/turn²,容差为±20%至±30%
    - 最大质量:32.55 g
    - 绝缘涂层:环氧涂层,DC隔离电压可达2000V,最大操作温度为200°C

    3. 产品特点和优势


    Core Toroid 32/19/13 的核心优势在于其广泛的材料选择,可以根据不同应用场景的需求进行定制。其高效能传输和低损耗特性使其在各种电力和通信系统中具有很高的应用价值。此外,其环氧涂层提供了良好的绝缘性能和高温稳定性,适用于严苛的工作环境。

    4. 应用案例和使用建议


    - 电源滤波器:Core Toroid 32/19/13 可以显著提升电源系统的滤波效果,减少谐波干扰,确保输出电流的纯净度。
    - 阻抗匹配:在高频电路中,适当选择磁芯材料可以优化信号传输效率,减少反射损失。
    - 电磁干扰抑制:在通信设备中,利用其优良的磁屏蔽性能,可以有效地抑制电磁干扰,提升信号传输质量。
    使用建议:为了确保最佳性能,建议根据具体应用场景选择合适的磁芯材料。例如,在高频率下工作时,选择具有较高有效面积和较低损耗的材料。同时,定期检查环氧涂层的状态,确保其绝缘性能。

    5. 兼容性和支持


    - 兼容性:Core Toroid 32/19/13 与大多数标准PCB设计和组装工艺兼容,适用于广泛的应用场景。
    - 支持:制造商提供详细的技术文档和支持服务,包括安装指南、维护手册和故障排查指导。

    6. 常见问题与解决方案


    - 问题:环氧涂层损坏
    - 解决方案:更换新的磁芯,确保正确的安装方法和工作环境条件。
    - 问题:电感值不稳定
    - 解决方案:检查所选磁芯材料的规格是否符合要求,必要时更换材料。
    - 问题:过热
    - 解决方案:确保工作环境温度不超过200°C,合理布线以保持良好的散热性能。

    7. 总结和推荐


    综上所述,Core Toroid 32/19/13 是一款高性能的磁芯电感器,适用于各种高要求的应用场景。其多样化的材料选择、高效的传输性能和优异的绝缘特性使其在市场上具有很强的竞争力。强烈推荐在需要高可靠性和高性能的电力和通信系统中使用这款产品。

TX32/19/13-3C94参数

参数
初始磁导率 -
磁路长度 76mm
磁体体积 5.82cm3
磁心因数(ΣI/A) 0.99mm-1
有效面积(Ae) 76.5mm2
电感系数(AI) -
直径 32.55mm
磁路截面积 -
容差 ±25%
有效磁导率 2300μe
磁芯材料 Toroid
长*宽*高 13.4mm(高度)
零件状态 在售
包装方式 散装

TX32/19/13-3C94数据手册

厂牌 PDF简要描述 下载
FERROXCUBE 磁芯 FERROXCUBE TX32/19/13-3C94 TX32/19/13-3C94数据手册

TX32/19/13-3C94封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.2444 ¥ 38.7344
10+ $ 2.9052 ¥ 26.5128
25+ $ 2.3791 ¥ 21.2941
50+ $ 2.0912 ¥ 18.7176
100+ $ 1.8249 ¥ 16.3337
250+ $ 1.6033 ¥ 14.3504
库存: 287
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 38.73
