AFC05-S24FIA-00

产品分类: FFC/FPC连接器
产品描述: JUSHUO FPC连接器 0.5mm 24P 翻盖式 H1.0mm 下接
供应商型号: AFC05-S24FIA-00 SMD,P=0.5MM
供应商: 云汉优选
标准整包数: 5000

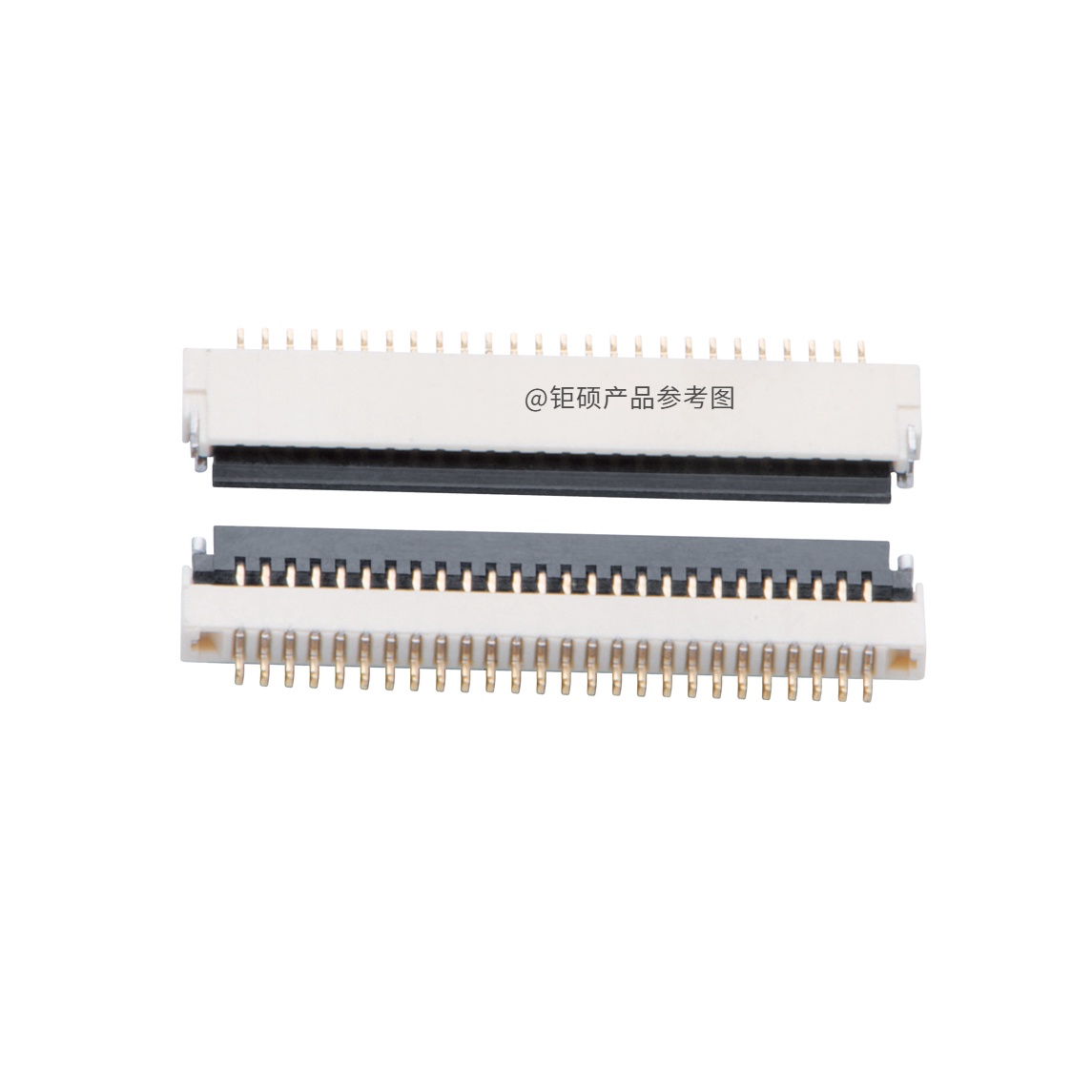

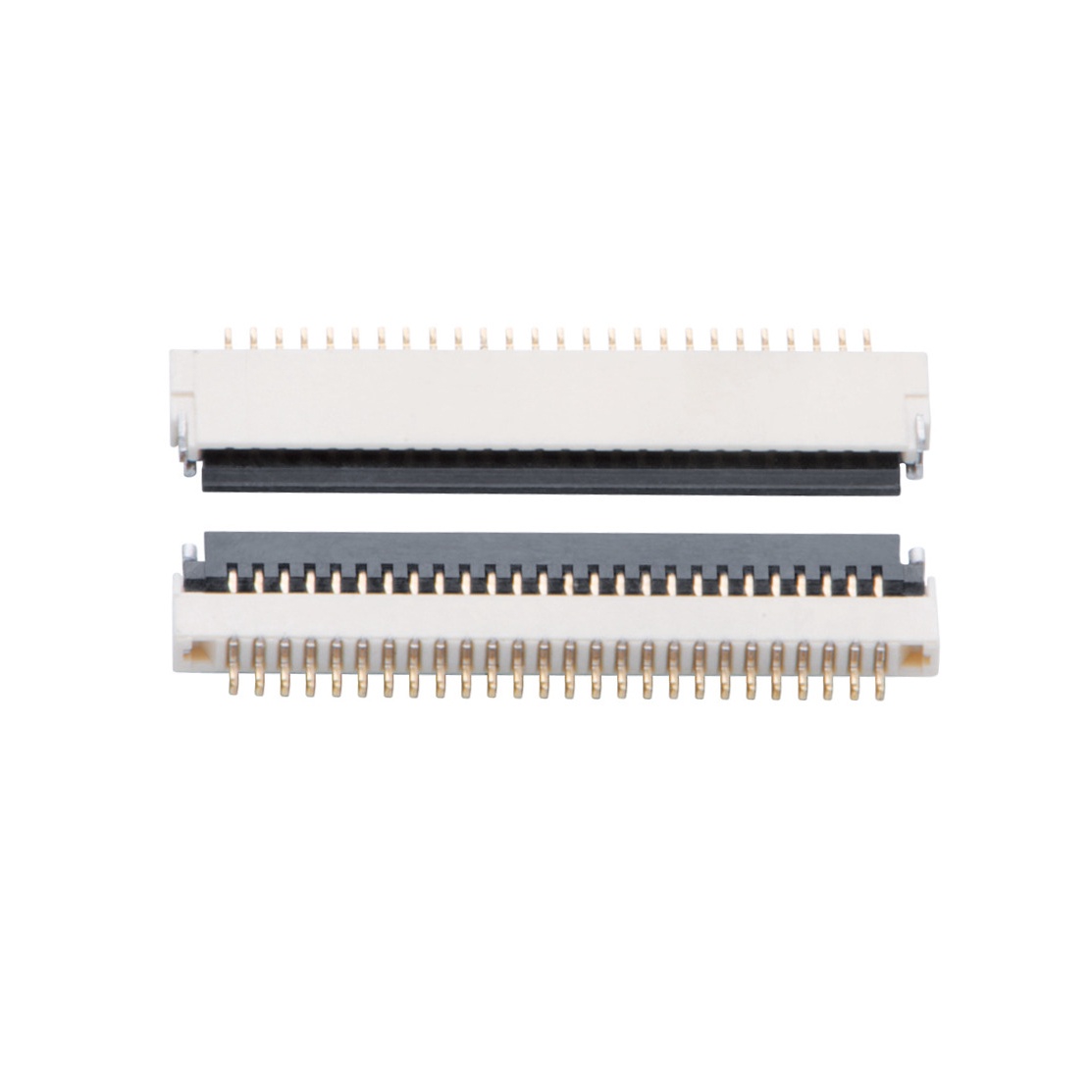

JS/深圳钜硕电子 FFC/FPC连接器 AFC05-S24FIA-00

AFC05-S24FIA-00概述

    AFC05-SFIA-00 FPC连接器技术手册

    1. 产品简介


    产品名称: FFC/FPC 扁平电缆连接器
    产品型号: AFC05-SFIA-00
    厂商: 深圳市钜硕电子有限公司
    产品类型: FPC连接器
    主要功能: 实现柔性扁平电缆(FPC)和电路板之间的可靠连接
    应用领域: 主要应用于消费电子、通信设备、计算机外设等领域

    2. 技术参数


    | 项目 | 规格要求 |

    | 最大容许电压 | 50V |
    | 最大容许电流 | 0.5A (AC/DC有效值,50Hz) |
    | 使用温度范围 | -45℃ ~ +85℃ |
    | 接触电阻 | ≤20mΩ (最大值) |
    | 绝缘电阻 | 500MΩ (最小值) |
    | 耐电压 | 200V AC (有效值),1分钟无击穿 |
    | 锁紧力 | 1.96N (最大值) |
    | 拔出力 | 0.49N (最小值) |
    | 端子保持力 | 3.92N (最小值) |
    | 端子焊锡性 | 沾敷面积95%以上 |

    3. 产品特点和优势


    特点:
    - 高可靠性:具备出色的接触电阻和绝缘电阻,保证长期稳定使用。
    - 适用广泛:能在广泛的温度范围内工作,并能承受一定的振动和冲击。
    - 易于安装:具备优秀的锁紧力和拔出力,便于安装和拆卸。
    - 良好的兼容性:与不同类型的柔性扁平电缆兼容,适用于多种应用场景。
    优势:
    - 灵活设计:提供多种型号以满足不同应用需求。
    - 高质量标准:通过严格的质量控制和测试程序,确保每件产品的高质量和一致性。
    - 市场竞争力:凭借其优异的电气性能和机械性能,具有较强的市场竞争力。

    4. 应用案例和使用建议


    应用案例:
    - 消费电子产品如手机、平板电脑中的电路连接。
    - 通信设备内部电路板之间的连接。
    使用建议:
    - 在安装过程中,请确保电源已关闭,并遵守所有安全操作规程。
    - 安装前请检查电缆和连接器是否有任何损伤。
    - 使用专用工具将电缆正确插入连接器,并按压使其完全锁紧。

    5. 兼容性和支持


    兼容性:
    - 本产品兼容0.3mm厚度的柔性扁平电缆。
    支持:
    - 深圳市钜硕电子有限公司提供全方位的技术支持和售后服务。
    - 客户可以通过联系人获取详细的产品资料和技术支持信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入电缆困难 | 确认电缆和连接器没有损伤,检查电缆是否正确对齐。 |
    | 电缆连接不稳定 | 检查电缆插入深度是否足够,并确认锁紧机构是否已正确锁紧。 |
    | 连接处出现噪声 | 确认连接器周围是否有灰尘或杂质,必要时清洁连接器。 |

    7. 总结和推荐


    综合评估:
    - AFC05-SFIA-00 FPC连接器凭借其卓越的电气性能和机械性能,在多个应用领域表现出色。
    - 通过严格的测试和质量控制程序,确保每件产品的质量和可靠性。
    推荐使用:
    - 建议在需要高可靠性的电路连接场景中使用本产品。它不仅能够提供出色的电气性能,还能满足不同的工作环境要求。
    通过本文对AFC05-SFIA-00 FPC连接器的详细介绍,希望读者能够对该产品有全面的了解,并根据实际应用需求做出合理选择。

AFC05-S24FIA-00参数

参数
间距 500μm
外壳颜色 -
触头镀层 -
端接 -
额定电流 -
连接器/触头类型 -
针脚数 24pin
板上高度 1mm
扁平柔性类型 FPC
通用封装 SMD,P=0.5mm

AFC05-S24FIA-00厂商介绍

JS公司是一家领先的技术企业,专注于研发和生产高科技产品。公司主营产品分为三大类:智能设备、软件解决方案和环保技术。

1. 智能设备:JS公司生产的智能设备包括智能家居系统、智能穿戴设备和自动化机器人等。这些产品广泛应用于家庭、办公室和工业生产领域,提高生活便利性和工作效率。

2. 软件解决方案:JS公司提供各种软件解决方案,如企业资源规划(ERP)系统、客户关系管理(CRM)系统和大数据分析工具。这些软件广泛应用于金融、医疗、教育等多个行业,帮助企业实现数字化转型。

3. 环保技术:JS公司致力于开发环保技术,如太阳能发电系统、水处理设备和废物回收系统。这些技术广泛应用于能源、水务和环保领域,推动可持续发展。

JS公司的优势在于:
1. 强大的研发能力:JS公司拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质的产品:JS公司注重产品质量,严格把控生产流程,确保产品性能稳定可靠。
3. 完善的售后服务:JS公司提供全方位的售后服务,包括技术支持、产品维修和客户培训等,让客户无后顾之忧。

AFC05-S24FIA-00数据手册

厂牌 PDF简要描述 下载
JS/深圳钜硕电子 FFC/FPC连接器 JS/深圳钜硕电子 AFC05-S24FIA-00 AFC05-S24FIA-00数据手册

AFC05-S24FIA-00封装设计

查看详情并下载
Symbol
Footprint
3D Model
