JS20T-S06PHW-00

产品分类:
产品描述:
供应商型号: JS20T-S06PHW-00 插件,P=2.0MM
供应商: 云汉优选
标准整包数: 2000
JS/深圳钜硕电子  JS20T-S06PHW-00

JS20T-S06PHW-00概述

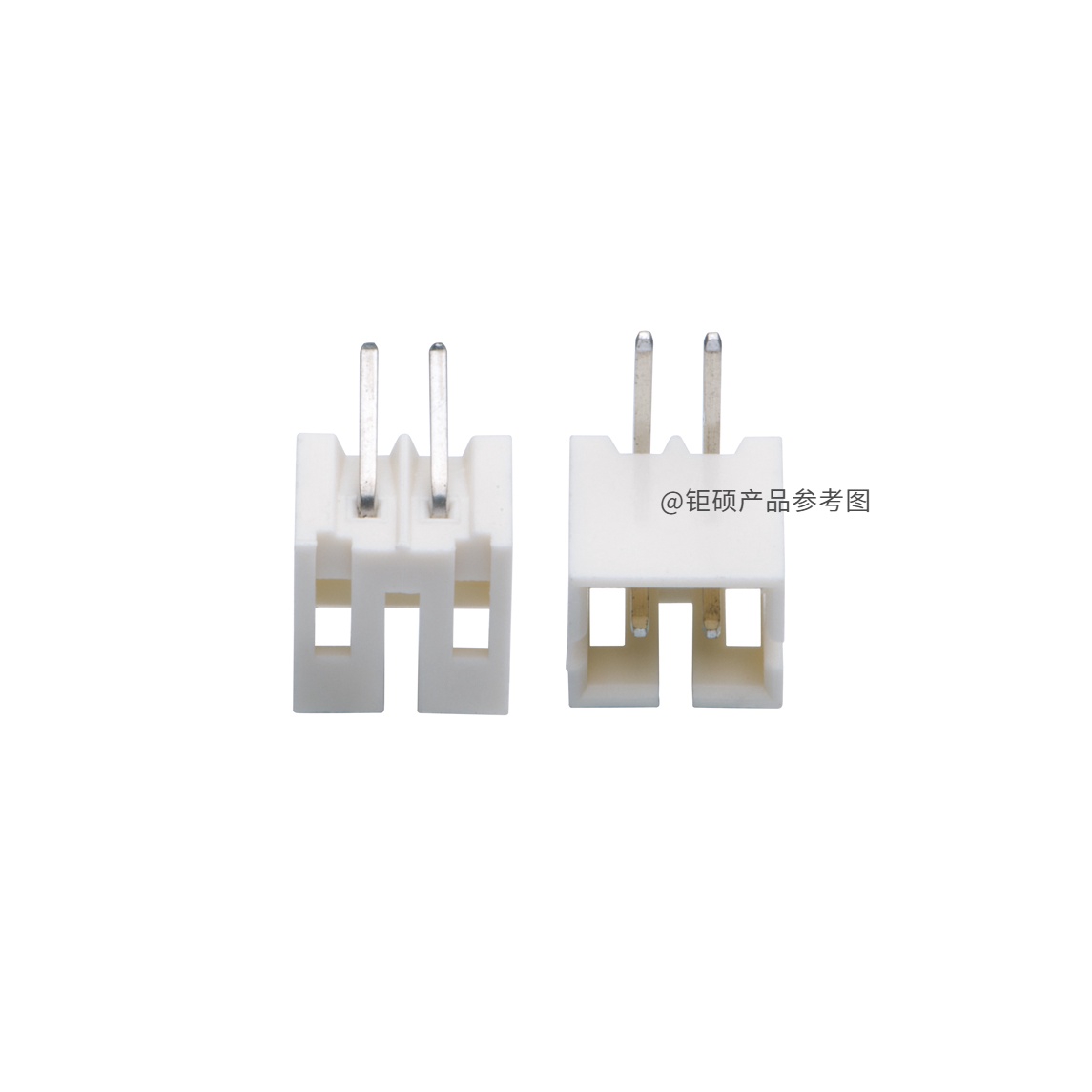

    # WAFER插针 2.0mm间距弯针插件技术手册

    一、产品简介


    产品类型与功能
    WAFER插针是一款设计用于柔性电路板(FPC)和排线(FFC)连接的电子元器件,主要通过其精准的定位和稳定的连接性能,为各种电子设备提供可靠的信号传输路径。其特点是具有2.0mm的间距,能有效节省空间并提升设备的集成度。该产品广泛应用于消费电子、通信设备、工业控制以及智能家居等领域。
    主要功能
    - 提供稳定高效的信号传输通道
    - 支持高温和低温工作环境,适应复杂的应用场景
    - 符合环保标准,绿色环保无污染
    应用领域
    该产品广泛适用于电子设备如手机、平板电脑、工业自动化设备、安防监控系统和家用电器等需要灵活连接和高性能传输的场合。

    二、技术参数


    以下是WAFER插针的技术规格详细说明:
    | 项目 | 规格 |

    | 最大容许电压 | 250V |
    | 最大容许电流 | 2A (AC/DC 50Hz有效值) |
    | 使用温度范围 | -45℃ ~ +85℃ |
    | 接触电阻 | ≤20mΩ |
    | 绝缘电阻 | ≥1000MΩ |
    | 耐电压 | AC 200V(有效值),无击穿 |
    | 焊接性能 | 沾锡面积≥95% |
    材料说明:
    - 基座:LCP E130i
    - 插针:磷铜(Phosphor copper)
    - 固定片:磷铜(Phosphor copper)

    三、产品特点和优势


    独特功能
    1. 高可靠性:产品具备卓越的电气性能,满足严苛的工作环境要求。
    2. 绿色环保:通过RoHS认证,确保符合国际环保标准。
    3. 耐用性强:设计合理,确保长期稳定运行,减少维修成本。
    市场竞争力
    - 2.0mm小间距设计适合多种高密度布局需求。
    - 模块化设计便于大批量生产,同时降低制造成本。
    - 高强度材料和严格的质量检测确保了产品的长期稳定性。

    四、应用案例和使用建议


    应用案例
    1. 消费电子:用于智能手机和平板电脑中的柔性电路板连接,实现稳定的信号传输。
    2. 工业设备:适用于工业控制设备,尤其在恶劣环境下提供可靠的数据传输。
    使用建议
    - 在高温或低温环境下使用时,应确保设备能够承受相应的环境变化。
    - 安装时应确保插针位置准确,避免因错误安装导致的性能下降。
    - 长时间使用后,建议定期检查连接器的接触电阻,以确保其性能稳定。

    五、兼容性和支持


    兼容性
    该产品设计灵活,与主流电子设备和电路板高度兼容,方便与现有系统的集成。
    厂商支持
    深圳市钜硕电子有限公司提供全面的技术支持和售后服务,确保客户在使用过程中得到及时的帮助。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻过高 | 检查插针是否清洁,重新插入测试 |
    | 插拔时出现卡顿 | 检查插针是否有变形或污损,调整安装 |
    | 温度过高 | 确保设备在额定温度范围内运行 |

    七、总结和推荐


    综合评估
    WAFER插针以其高可靠性和环保性能成为行业内的优秀产品,特别适合需要高密度连接和紧凑设计的电子设备。其优异的电气和机械性能,使得它在消费电子、工业设备和通信领域中表现出色。
    推荐使用
    我们强烈推荐WAFER插针作为高密度连接的理想选择,尤其适用于对空间利用率和信号稳定性有较高要求的应用场景。其强大的兼容性和优质的售后支持进一步提升了产品的市场竞争力。
    深圳市钜硕电子有限公司致力于为客户提供高品质的电子元器件,期待WAFER插针能够助力您的电子设备开发和升级!

JS20T-S06PHW-00厂商介绍

JS公司是一家领先的技术企业,专注于研发和生产高科技产品。公司主营产品分为三大类:智能设备、软件解决方案和环保技术。

1. 智能设备:JS公司生产的智能设备包括智能家居系统、智能穿戴设备和自动化机器人等。这些产品广泛应用于家庭、办公室和工业生产领域,提高生活便利性和工作效率。

2. 软件解决方案:JS公司提供各种软件解决方案,如企业资源规划(ERP)系统、客户关系管理(CRM)系统和大数据分析工具。这些软件广泛应用于金融、医疗、教育等多个行业,帮助企业实现数字化转型。

3. 环保技术:JS公司致力于开发环保技术,如太阳能发电系统、水处理设备和废物回收系统。这些技术广泛应用于能源、水务和环保领域,推动可持续发展。

JS公司的优势在于:
1. 强大的研发能力:JS公司拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质的产品:JS公司注重产品质量,严格把控生产流程,确保产品性能稳定可靠。
3. 完善的售后服务:JS公司提供全方位的售后服务,包括技术支持、产品维修和客户培训等,让客户无后顾之忧。

JS20T-S06PHW-00数据手册

厂牌 PDF简要描述 下载
JS/深圳钜硕电子 JS/深圳钜硕电子 JS20T-S06PHW-00 JS20T-S06PHW-00数据手册
