JS10A-15P-050-4-8

产品分类: FFC/FPC连接器
产品描述: 1mm 15pin FFC
供应商型号: JS10A-15P-050-4-8 P=1.0MM
供应商: 云汉优选
标准整包数: 100

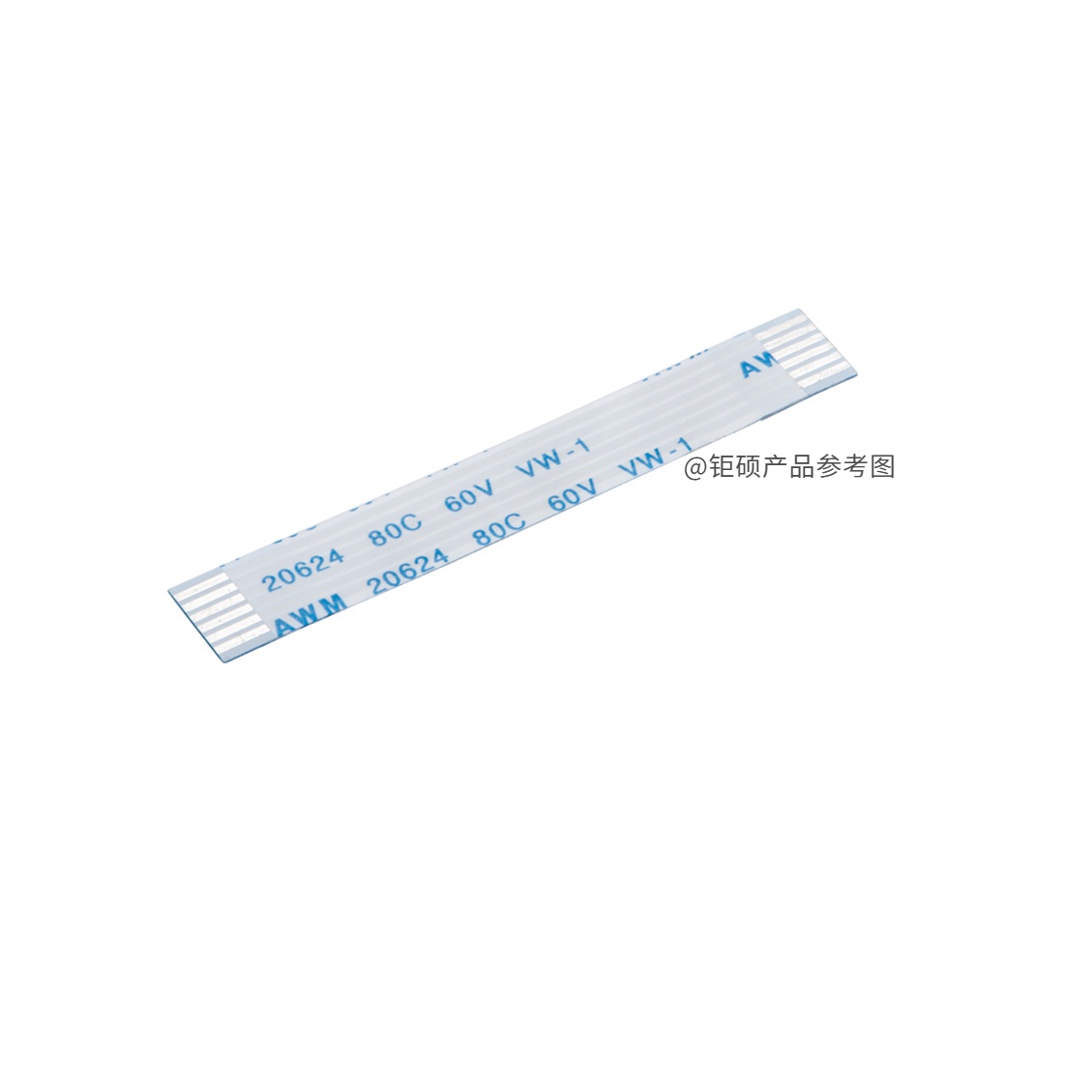

JS/深圳钜硕电子 FFC/FPC连接器 JS10A-15P-050-4-8

JS10A-15P-050-4-8概述

    钜硕电子JS10A-NP-L-4-8 FFC柔性扁平电缆排线技术手册

    产品简介


    产品类型: FFC柔性扁平电缆排线
    主要功能: 提供高密度的信号传输,支持电子设备内部连接,广泛应用于消费电子、通信设备、计算机外围设备等领域。
    应用领域:
    - 消费电子:智能手机、平板电脑、笔记本电脑等;
    - 通信设备:路由器、交换机等;
    - 医疗设备:医疗监控设备、便携式健康设备;
    - 汽车电子:车载显示系统、娱乐系统等。

    技术参数


    | 参数 | 具体数值 |

    | 导体间距 | 1.0mm |
    | 导体拼数 | 4-60P |
    | 导体尺寸 | 0.035mm×0.65mm |
    | 绝缘材料 | 聚酯(PET),粘接层聚酯 |
    | 颜色 | 白色绝缘体,蓝色补强板 |
    | 额定电压(UL认证) | AWM 20624:60V@80℃,AWM 20941:90V@105℃ |
    | 绝缘阻抗 | >1000MΩ·m @ DC500V |
    | 耐压强度 | AC500V(空气),AC1000V(水) |
    | 静电容量 | 不平衡Co=64F/m,平衡Cb=34F/m |
    | 导通性 | <1.00Ω/m |
    | 工作温度范围 | -45℃至80℃(AWM 20624),-45℃至105℃(AWM 20941) |
    | 阻燃等级 | UL Sub.758 VW-1 |

    产品特点和优势


    1. 高可靠性:采用优质的聚酯材料和精密的制造工艺,确保在各种恶劣环境下保持稳定的信号传输。
    2. 灵活性与耐用性:弯曲寿命高达500万次以上,适用于需要频繁操作的应用场景。
    3. 低阻抗与高性能:具有较低的导体阻抗和静电容量,确保高效的数据传输性能。
    4. 广泛兼容性:提供多种Pin位和长度定制选项,满足不同电子设备的设计需求。

    应用案例和使用建议


    典型应用场景:
    - 智能手机的内部排线连接;
    - 平板电脑显示屏与主板之间的信号传输;
    - 汽车仪表盘模块与传感器之间的信号传输。
    使用建议:
    - 在安装过程中注意避免过度弯曲,防止导致电缆疲劳或断裂。
    - 确保电缆与连接器插拔时对齐到位,减少接触不良的风险。
    - 定制合适的长度和Pin位数量,减少不必要的冗余设计,提升整体性能。

    兼容性和支持


    该产品具有广泛的兼容性,可以与主流的柔性连接器配套使用。深圳市钜硕电子有限公司提供全面的技术支持和售后服务,包括样品测试、定制开发以及后期技术支持。客户可以通过公司官网或客服热线获取更多帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号传输不稳定 | 检查电缆安装是否正确,确保焊接质量良好;检查环境温度是否超出额定范围。 |
    | 电缆弯曲后出现断裂 | 避免超过允许的最大弯曲半径,避免多次重复弯曲。 |
    | 插拔连接器时发出异响 | 确保插拔力度适中,避免用力过猛导致接触不良。 |

    总结和推荐


    综合评估:
    钜硕电子JS10A-NP-L-4-8 FFC柔性扁平电缆排线凭借其卓越的性能、灵活的定制选项和广泛的应用场景,成为电子设备制造商的理想选择。其高可靠性和耐久性使其在市场上具有很强的竞争优势。
    推荐结论:
    我们强烈推荐该产品用于需要高精度信号传输和稳定性的应用场景。对于希望在电子产品设计中实现轻量化和小型化的工程师来说,此产品是一个非常优秀的选择。
    如需更多信息或购买支持,请联系深圳市钜硕电子有限公司官方渠道。
    官方网站:[http://www.jushuo.net.cn](http://www.jushuo.net.cn)
    联系电话:0755-27220896

JS10A-15P-050-4-8参数

参数
额定电流 -
扁平柔性类型 FFC
连接器/触头类型 -
触头镀层 -
间距 1mm
针脚数 15pin
板上高度 -
端接 -
外壳颜色 -

JS10A-15P-050-4-8厂商介绍

JS公司是一家领先的技术企业,专注于研发和生产高科技产品。公司主营产品分为三大类:智能设备、软件解决方案和环保技术。

1. 智能设备:JS公司生产的智能设备包括智能家居系统、智能穿戴设备和自动化机器人等。这些产品广泛应用于家庭、办公室和工业生产领域,提高生活便利性和工作效率。

2. 软件解决方案:JS公司提供各种软件解决方案,如企业资源规划(ERP)系统、客户关系管理(CRM)系统和大数据分析工具。这些软件广泛应用于金融、医疗、教育等多个行业,帮助企业实现数字化转型。

3. 环保技术:JS公司致力于开发环保技术,如太阳能发电系统、水处理设备和废物回收系统。这些技术广泛应用于能源、水务和环保领域,推动可持续发展。

JS公司的优势在于:
1. 强大的研发能力:JS公司拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质的产品:JS公司注重产品质量,严格把控生产流程,确保产品性能稳定可靠。
3. 完善的售后服务:JS公司提供全方位的售后服务,包括技术支持、产品维修和客户培训等,让客户无后顾之忧。

JS10A-15P-050-4-8数据手册

厂牌 PDF简要描述 下载
JS/深圳钜硕电子 FFC/FPC连接器 JS/深圳钜硕电子 JS10A-15P-050-4-8 JS10A-15P-050-4-8数据手册

JS10A-15P-050-4-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.3194
300+ ¥ 0.3141
1000+ ¥ 0.3061
库存: 2000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 31.94
