首页  >  产品百科  >  JS05A-20P-100-3-4

JS05A-20P-100-3-4

产品分类: FFC/FPC连接器
产品描述: 500μm 20pin
供应商型号: JS05A-20P-100-3-4 P=0.5MM
供应商: 云汉优选
标准整包数: 100

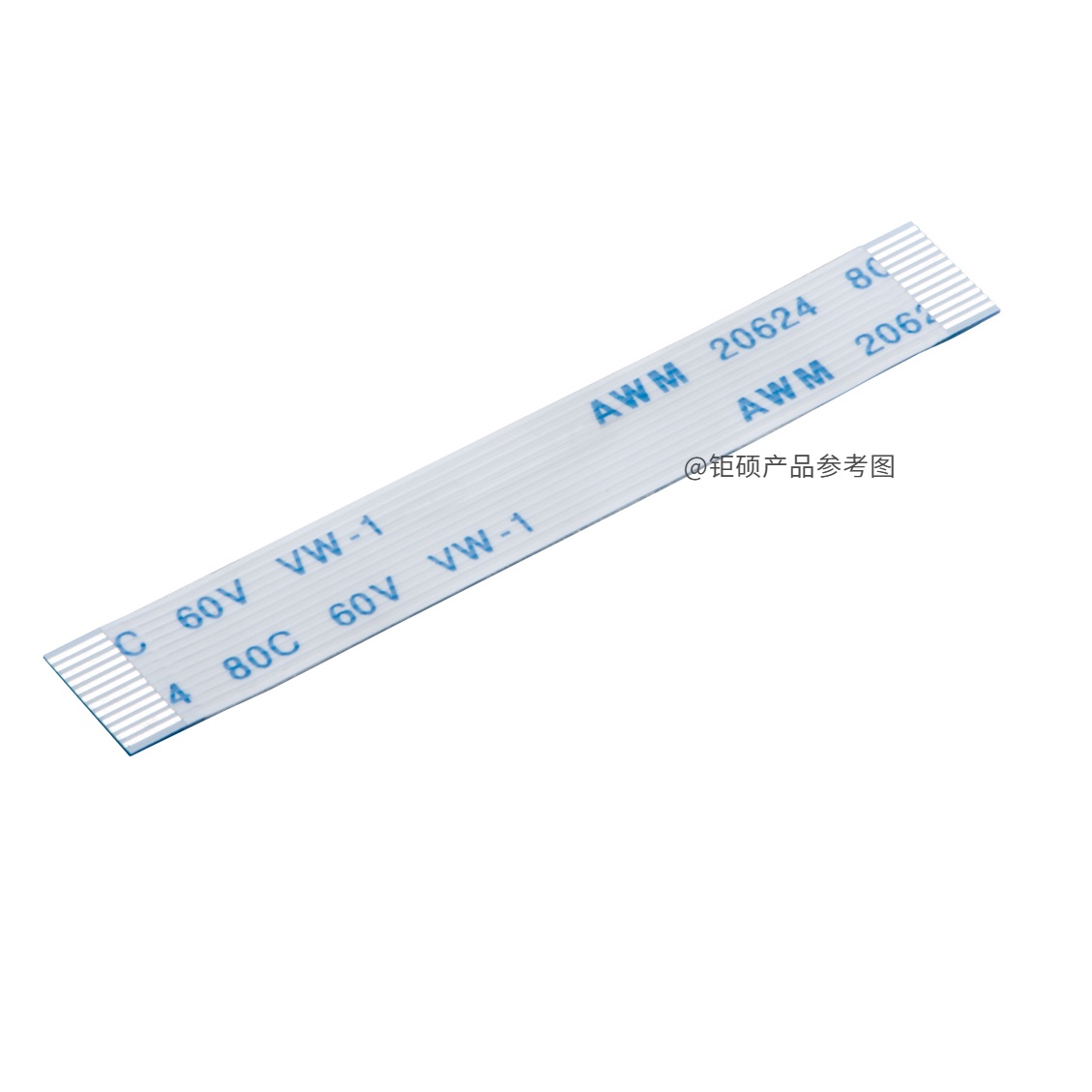

JS/深圳钜硕电子 FFC/FPC连接器 JS05A-20P-100-3-4

JS05A-20P-100-3-4概述

    # 钜硕电子JS05A-NP-L-3-4 FFC柔性扁平电缆排线技术手册

    产品简介


    钜硕电子JS05A-NP-L-3-4是一种0.5mm间距的FFC(Flexible Flat Cable)柔性扁平电缆排线。该产品主要应用于各类消费电子设备、通信设备和工业控制设备中,其独特设计和卓越性能使其在众多应用中具有广泛的适用性。

    技术参数


    以下是从技术手册中提取的技术参数、性能指标和支持的电气特性等信息:
    - 型号:JS05A-NP-L-3-4
    - 间距:0.5mm
    - PIN位数:4-60P
    - 总长度:根据客户需求定制
    - 导体:镀锡软铜箔,厚度0.035mm,宽度0.3mm
    - 绝缘体:聚酯材料,颜色白色
    - 补强板:聚酯材料,颜色蓝色
    - 电压等级:UL20624:60V / UL20941:90V
    - 温度范围:UL20624:-45℃~80℃ / UL20941:-45℃~105℃
    - 阻抗:1.000 MΩ-m
    - 导通性:小于1.00Ω/m
    - 耐磨性:φ0.5 mm 600g,60次/min,10,000回以上
    - 抗拉强度:34.3 N/m²以上

    产品特点和优势


    1. 导体镀锡层:采用镀锡软铜箔,不仅提高了导电性能,还增强了耐腐蚀能力。
    2. 聚酯绝缘体:绝缘体采用聚酯材料,既保持了良好的机械性能,又保证了电气安全。
    3. 聚酯补强板:蓝色的聚酯补强板提供了额外的机械支撑,增强了电缆的结构稳定性。
    4. 定制化长度:可根据客户需要定制长度,满足不同应用场景的需求。
    5. 高阻燃性能:通过VW-1燃烧测试,确保在高温环境下仍然安全可靠。

    应用案例和使用建议


    应用案例
    JS05A-NP-L-3-4广泛应用于智能手机、平板电脑、笔记本电脑及其他便携式电子设备中。例如,在某些智能手机中,该电缆用于主板与屏幕之间的信号传输。
    使用建议
    1. 安装位置:确保电缆不会受到过度弯曲或拉伸,避免影响使用寿命。
    2. 接口连接:确保正确安装和对齐金手指,避免接触不良导致的故障。
    3. 温度监控:在高负载或高温环境中使用时,注意监测电缆温度,避免过热。

    兼容性和支持


    该产品与市场上大多数电子设备和系统兼容,具体应用需参考设备制造商的说明。钜硕电子提供全面的技术支持和售后服务,确保客户能够得到及时有效的帮助。

    常见问题与解决方案



    常见问题与解决方案


    1. 接口接触不良
    - 解决方法:检查金手指是否正确安装并清洁接口。
    2. 电缆破损
    - 解决方法:检查是否有外部损伤,避免过度弯曲或挤压。
    3. 阻抗异常
    - 解决方法:重新焊接导体,确保导体无断裂或短路现象。

    总结和推荐


    综上所述,钜硕电子JS05A-NP-L-3-4是一款性能优异、应用广泛的FFC柔性扁平电缆排线。凭借其优良的机械性能、电气安全性和定制化服务,该产品在多种应用场景中表现出色。我们强烈推荐使用此产品,特别是对于需要高度可靠和灵活连接的应用场合。

JS05A-20P-100-3-4参数

参数
扁平柔性类型 -
连接器/触头类型 -
端接 -
间距 500μm
触头镀层 -
额定电流 -
外壳颜色 -
针脚数 20pin
板上高度 -

JS05A-20P-100-3-4厂商介绍

JS公司是一家领先的技术企业,专注于研发和生产高科技产品。公司主营产品分为三大类:智能设备、软件解决方案和环保技术。

1. 智能设备:JS公司生产的智能设备包括智能家居系统、智能穿戴设备和自动化机器人等。这些产品广泛应用于家庭、办公室和工业生产领域,提高生活便利性和工作效率。

2. 软件解决方案:JS公司提供各种软件解决方案,如企业资源规划(ERP)系统、客户关系管理(CRM)系统和大数据分析工具。这些软件广泛应用于金融、医疗、教育等多个行业,帮助企业实现数字化转型。

3. 环保技术:JS公司致力于开发环保技术,如太阳能发电系统、水处理设备和废物回收系统。这些技术广泛应用于能源、水务和环保领域,推动可持续发展。

JS公司的优势在于:
1. 强大的研发能力:JS公司拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质的产品:JS公司注重产品质量,严格把控生产流程,确保产品性能稳定可靠。
3. 完善的售后服务:JS公司提供全方位的售后服务,包括技术支持、产品维修和客户培训等,让客户无后顾之忧。

JS05A-20P-100-3-4数据手册

厂牌 PDF简要描述 下载
JS/深圳钜硕电子 FFC/FPC连接器 JS/深圳钜硕电子 JS05A-20P-100-3-4 JS05A-20P-100-3-4数据手册

JS05A-20P-100-3-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.3366
300+ ¥ 0.331
1000+ ¥ 0.3226
库存: 2000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 33.66
