JS05A-30P-030-3-4

产品分类:

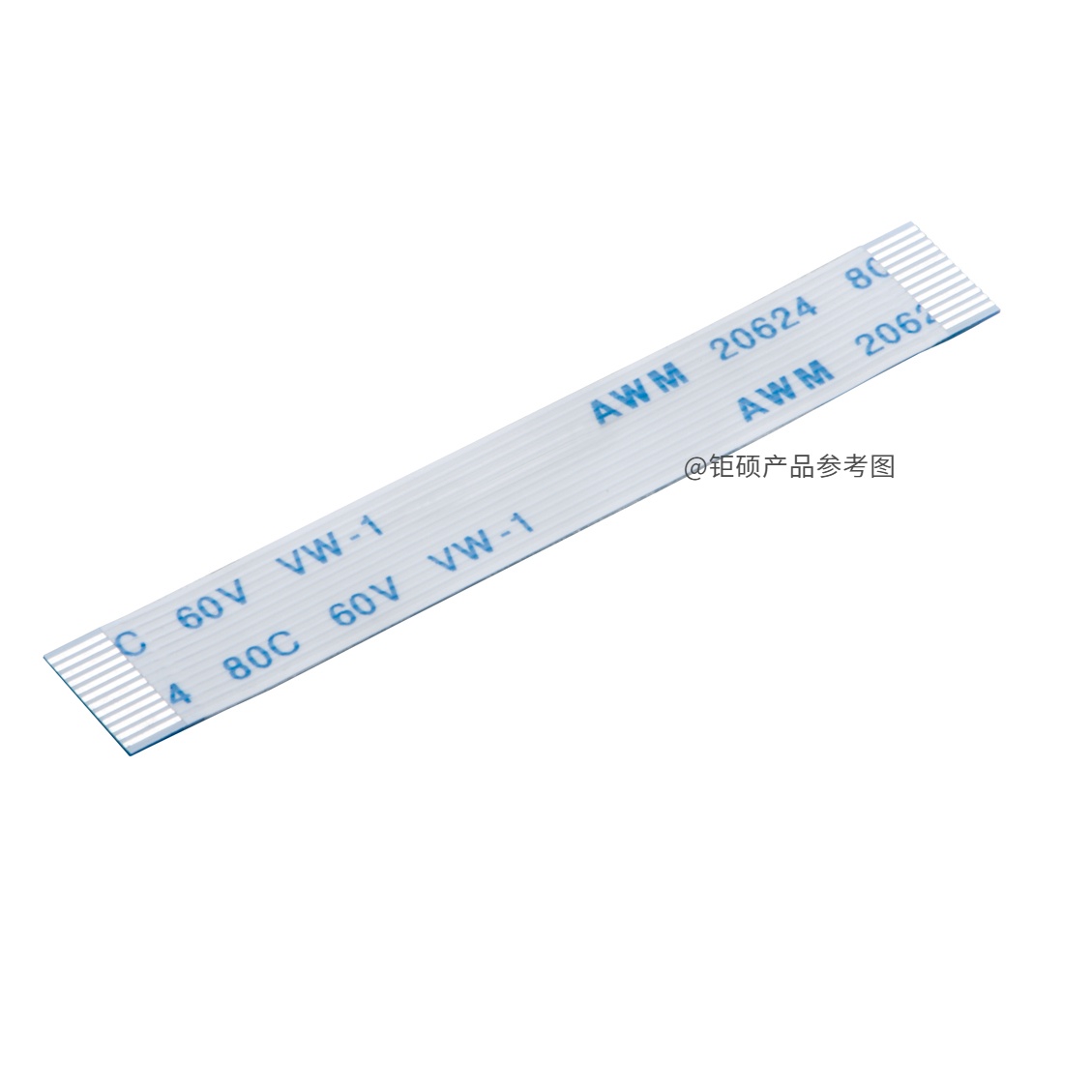

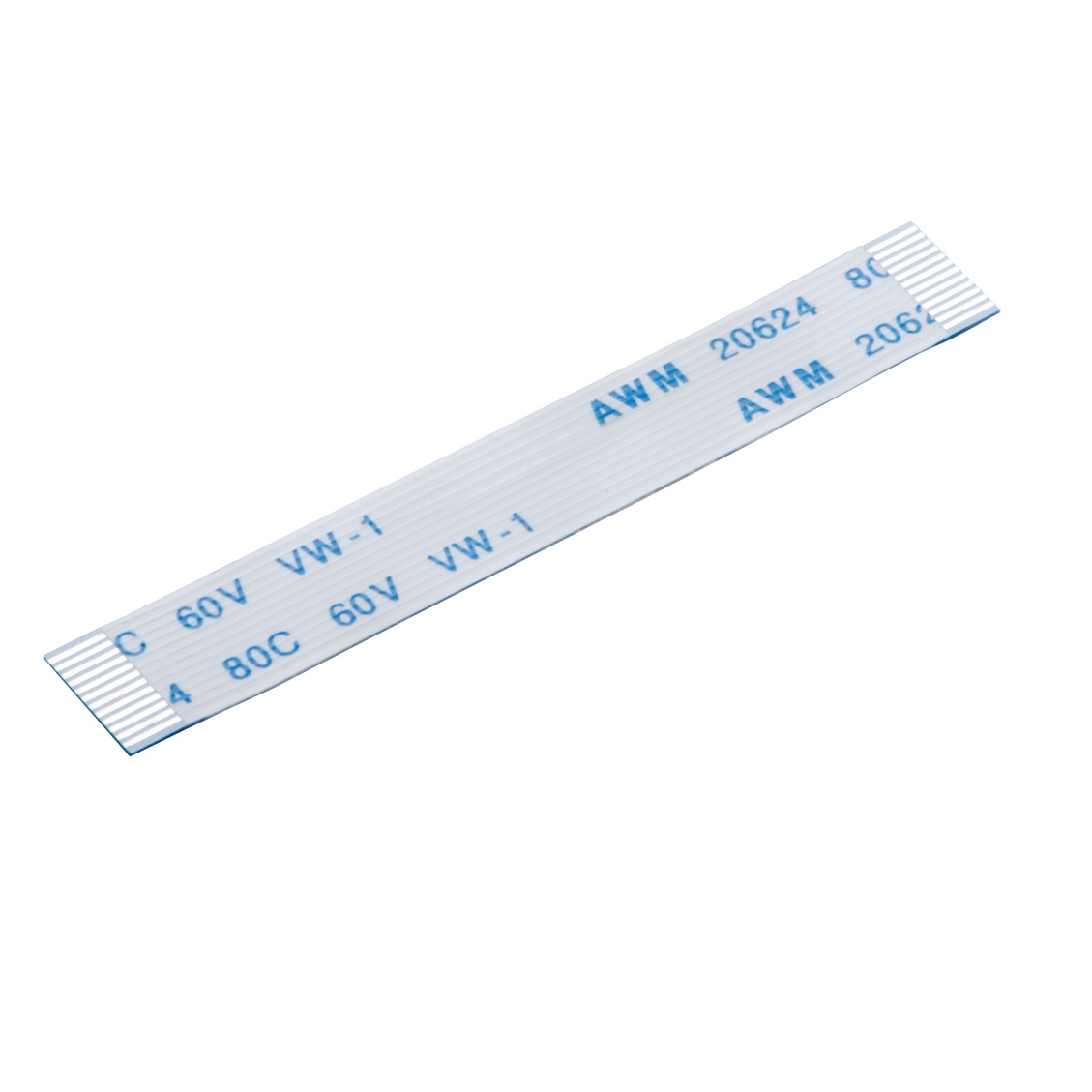

产品描述: FFC排线 0.5mm 30P 总长 30mm 同向 金手指3mm 加强板4mm
供应商型号: JS05A-30P-030-3-4 P=0.5MM
供应商: 云汉优选
标准整包数: 100
JS/深圳钜硕电子  JS05A-30P-030-3-4

JS05A-30P-030-3-4概述


    产品简介


    本手册介绍了深圳市鉄磁电子有限公司生产的JS05A-NP-L-3-4型号的FFC(柔性扁平电缆)排线。这种排线采用0.5mm间距设计,具有同方向平行导体布局。该产品适用于各种电子设备中的信号传输和连接,广泛应用于消费电子、通信设备、计算机配件等领域。

    技术参数


    - 间距:0.5mm
    - 导体数量:4-60P
    - 导体尺寸:0.035mm × 0.3mm
    - 绝缘材料:聚酯薄膜(PET)
    - 耐压:60V (UL20624) / 90V (UL20941)
    - 温度范围:-45°C ~ 80°C (UL20624) / -45°C ~ 105°C (UL20941)
    - 阻燃等级:VW-1
    - 弯曲测试:180°折叠,1000次/分钟,25mm/次,大于100次
    - 耐磨测试:φ0.5mm,600g,60次/分钟,超过10000次

    产品特点和优势


    1. 高可靠性:通过严格的UL认证,确保产品在高温、高压等恶劣环境下仍能正常工作。
    2. 优异的灵活性:采用聚酯薄膜作为绝缘材料,具备出色的柔韧性,适用于复杂的空间布局。
    3. 卓越的抗拉强度:导体的抗拉强度高达34.3N/m,确保长期使用不易断裂。
    4. 良好的导电性能:低电阻率和高导电性,保证信号传输的稳定性和高效性。
    5. 优秀的耐磨性:通过10000次以上的耐磨测试,确保产品在频繁使用中的耐用性。

    应用案例和使用建议


    应用案例
    1. 消费电子产品:如手机、平板电脑、笔记本电脑等,用于内部组件之间的信号传输。
    2. 通信设备:路由器、交换机等,用于不同模块间的信号连接。
    3. 汽车电子:车载娱乐系统、导航系统等,用于车内各部件之间的数据传输。
    使用建议
    1. 安装前检查:确保安装环境无尘、干燥,避免接触尖锐物体。
    2. 正确布线:尽量减少弯曲半径,避免过度弯曲导致损坏。
    3. 定期检查:对于频繁使用的设备,建议定期进行线路检查,以确保信号传输的稳定性。

    兼容性和支持


    - 兼容性:JS05A-NP-L-3-4型号的FFC排线与市场上主流的FFC接口完全兼容,适用于各种标准设备。
    - 技术支持:深圳市鉄磁电子有限公司提供全面的技术支持和售后服务,包括产品咨询、故障排查和维修服务。

    常见问题与解决方案


    1. 问题:信号传输不稳定
    - 解决方案:检查线路是否有损坏或接触不良,必要时更换新的排线。
    2. 问题:导体断裂
    - 解决方案:避免过度弯曲,确保安装过程中不受到外力挤压。
    3. 问题:绝缘层损坏
    - 解决方案:及时更换受损的排线,避免进一步损坏导致短路或其他故障。

    总结和推荐


    综上所述,深圳市鉄磁电子有限公司生产的JS05A-NP-L-3-4型号FFC排线凭借其高可靠性、优异的灵活性和卓越的抗拉强度,在多种应用场合中表现出色。该产品不仅符合行业标准,还通过了严格的UL认证,确保在各种环境中都能保持稳定的性能。因此,强烈推荐使用此款FFC排线,特别是对于需要高性能信号传输的电子设备。
    希望以上内容对您有所帮助,如有任何疑问或需求,请随时联系我们。

JS05A-30P-030-3-4参数

参数
长*宽*高 30mm(长度)

JS05A-30P-030-3-4厂商介绍

JS公司是一家领先的技术企业,专注于研发和生产高科技产品。公司主营产品分为三大类:智能设备、软件解决方案和环保技术。

1. 智能设备:JS公司生产的智能设备包括智能家居系统、智能穿戴设备和自动化机器人等。这些产品广泛应用于家庭、办公室和工业生产领域,提高生活便利性和工作效率。

2. 软件解决方案:JS公司提供各种软件解决方案,如企业资源规划(ERP)系统、客户关系管理(CRM)系统和大数据分析工具。这些软件广泛应用于金融、医疗、教育等多个行业,帮助企业实现数字化转型。

3. 环保技术:JS公司致力于开发环保技术,如太阳能发电系统、水处理设备和废物回收系统。这些技术广泛应用于能源、水务和环保领域,推动可持续发展。

JS公司的优势在于:
1. 强大的研发能力:JS公司拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质的产品:JS公司注重产品质量,严格把控生产流程,确保产品性能稳定可靠。
3. 完善的售后服务:JS公司提供全方位的售后服务,包括技术支持、产品维修和客户培训等,让客户无后顾之忧。

JS05A-30P-030-3-4数据手册

厂牌 PDF简要描述 下载
JS/深圳钜硕电子 JS/深圳钜硕电子 JS05A-30P-030-3-4 JS05A-30P-030-3-4数据手册

JS05A-30P-030-3-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.3894
300+ ¥ 0.3829
1000+ ¥ 0.3732
库存: 2000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 38.94
