JS05A-14P-120-4-8

产品分类:
产品描述:
供应商型号: JS05A-14P-120-4-8 P=0.5MM
供应商: 云汉优选
标准整包数: 100
JS/深圳钜硕电子  JS05A-14P-120-4-8

JS05A-14P-120-4-8概述


    产品简介

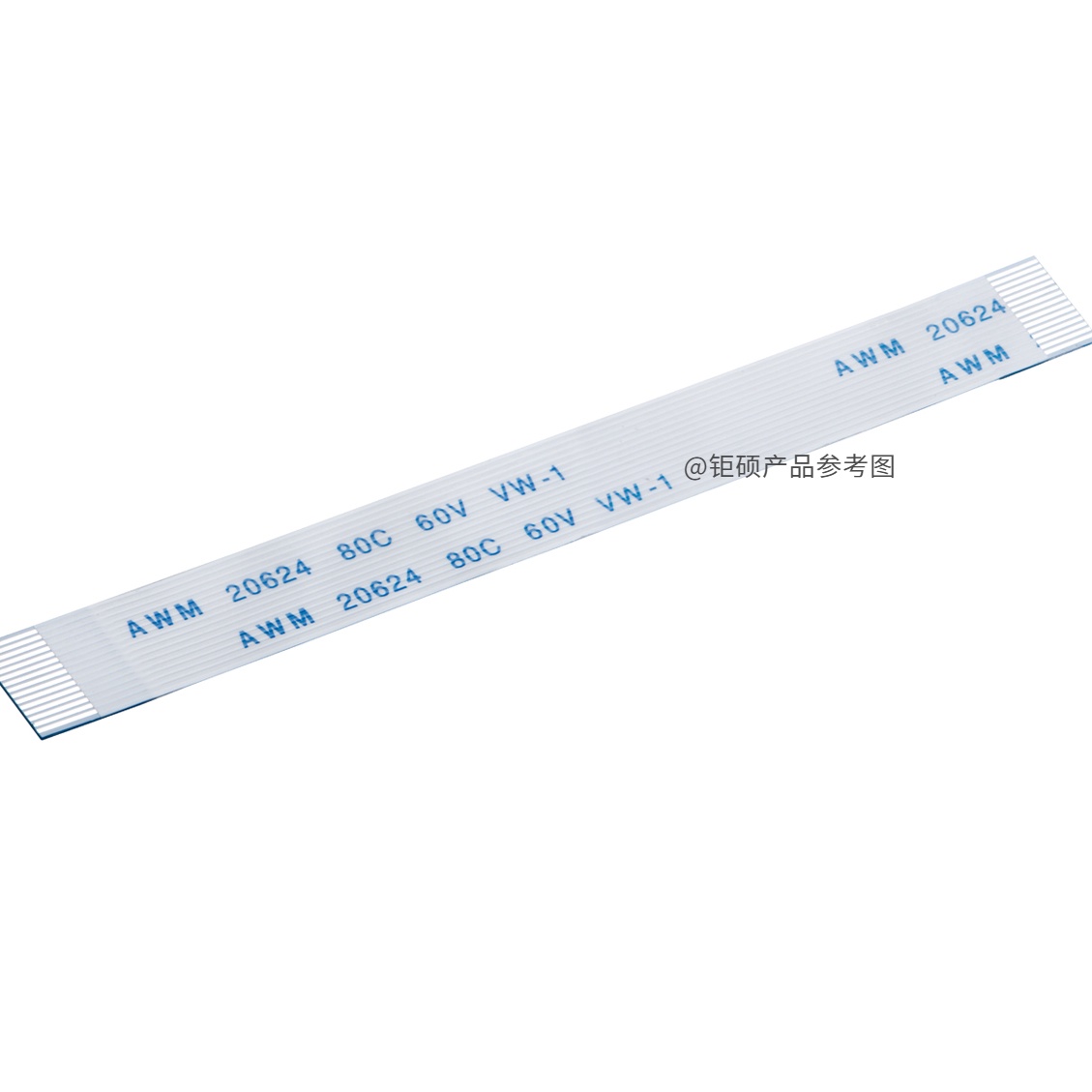

    产品名称:FFC柔性扁平电缆排线
    产品型号:JS05A-NP-L-4-8
    产品类型:FFC柔性扁平电缆排线,主要用于实现两个接口间的柔性连接。这种电缆具有较低的轮廓高度和柔韧性,非常适合空间受限的应用场合。
    主要功能:FFC电缆是一种非常灵活的连接方式,常用于消费电子、计算机、显示器和许多其他便携式电子设备中。它们能够有效地降低电磁干扰,提供良好的信号传输性能。
    应用领域:广泛应用于智能手机、平板电脑、笔记本电脑、打印机、液晶显示器、电视等消费电子产品中。

    技术参数


    - 间距:0.5mm
    - 导体拼数:4-60P
    - 导体规格:厚度×宽度 = 0.0350.3mm
    - 绝缘体材质:聚酯(粘接层:聚酯)
    - 补强板材质:聚酯
    - 定格温度:UL20624为80℃,UL20941为105℃
    - 定格电压:UL20624为60V,UL20941为90V
    - 耐压强度:AC500V
    - 静电容量:不平衡(Co)=64F/m,平衡(Cb)=34F/m
    - 导通:万用表DC3.0V0.1 mA测试
    - 适用温度范围:UL20624为-45℃~80℃,UL20941为-45℃~105℃
    - 机械性能:最大弯曲次数为100,000次

    产品特点和优势


    独特功能:此FFC电缆采用0.5mm间距设计,适合紧凑空间应用;具备优秀的耐弯折性和导电性能,确保稳定的数据传输。它具有良好的抗电磁干扰能力,确保数据传输的安全性和可靠性。
    优势:与传统的硬质连接器相比,FFC电缆不仅更轻巧、更柔软,而且更容易安装和维护。此外,它还能显著减少整体系统体积,提高设计灵活性。凭借其出色的电气和机械特性,这款产品在多个应用领域中展现出卓越的性能和稳定性。

    应用案例和使用建议


    应用案例:在智能手机和平板电脑的设计中,此FFC电缆常用于连接显示模块和主板。由于其低轮廓和优良的柔韧性,它可以在有限的空间内实现高效的数据传输。
    使用建议:为了充分利用FFC电缆的优势,建议在安装过程中注意保持电缆平整,避免过度弯曲。此外,在使用时要确保符合规定的温度和电压要求,以确保其长期可靠运行。

    兼容性和支持


    兼容性:此FFC电缆支持多种标准,如UL20624和UL20941,使其能够在不同环境中稳定运行。它可与多种设备和接口兼容,适用于广泛的工业和消费电子产品。
    支持和维护:深圳市钜硕电子有限公司提供全面的技术支持和售后服务,确保客户在购买后能够获得及时的帮助和解决方案。此外,详细的使用手册和常见问题解答文档也提供了丰富的信息资源。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电缆弯曲后出现断路 | 严格按照规定次数进行弯曲测试,确保在正常使用范围内操作 |
    | 连接不稳定 | 检查接头是否清洁、接触良好,确保安装正确 |
    | 导电性能下降 | 确认环境温度和电压在允许范围内,定期进行电气测试 |

    总结和推荐


    综合评估:JS05A-NP-L-4-8型FFC柔性扁平电缆排线具有优良的电气性能、机械强度和抗弯折性。其灵活的设计和广泛的适用范围使其成为众多电子设备的理想选择。
    推荐意见:鉴于其优异的产品特性和广泛的适用范围,强烈推荐使用此款FFC柔性扁平电缆排线。无论是对于寻求高性能连接解决方案的消费者还是专业电子工程师,这款产品都能提供可靠和高效的服务。

JS05A-14P-120-4-8厂商介绍

JS公司是一家领先的技术企业,专注于研发和生产高科技产品。公司主营产品分为三大类:智能设备、软件解决方案和环保技术。

1. 智能设备:JS公司生产的智能设备包括智能家居系统、智能穿戴设备和自动化机器人等。这些产品广泛应用于家庭、办公室和工业生产领域,提高生活便利性和工作效率。

2. 软件解决方案:JS公司提供各种软件解决方案,如企业资源规划(ERP)系统、客户关系管理(CRM)系统和大数据分析工具。这些软件广泛应用于金融、医疗、教育等多个行业,帮助企业实现数字化转型。

3. 环保技术:JS公司致力于开发环保技术,如太阳能发电系统、水处理设备和废物回收系统。这些技术广泛应用于能源、水务和环保领域,推动可持续发展。

JS公司的优势在于:
1. 强大的研发能力:JS公司拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质的产品:JS公司注重产品质量,严格把控生产流程,确保产品性能稳定可靠。
3. 完善的售后服务:JS公司提供全方位的售后服务,包括技术支持、产品维修和客户培训等,让客户无后顾之忧。

JS05A-14P-120-4-8数据手册

厂牌 PDF简要描述 下载
JS/深圳钜硕电子 JS/深圳钜硕电子 JS05A-14P-120-4-8 JS05A-14P-120-4-8数据手册

JS05A-14P-120-4-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.3538
300+ ¥ 0.3479
1000+ ¥ 0.339
库存: 2000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 35.38
