AFC08-S14FCA-00

产品分类: FFC/FPC连接器
产品描述: JUSHUO FPC连接器 0.8mm 14P 拉抽式 H2.0mm 下接
供应商型号: AFC08-S14FCA-00 SMD,P=0.8MM
供应商: 云汉优选
标准整包数: 2000

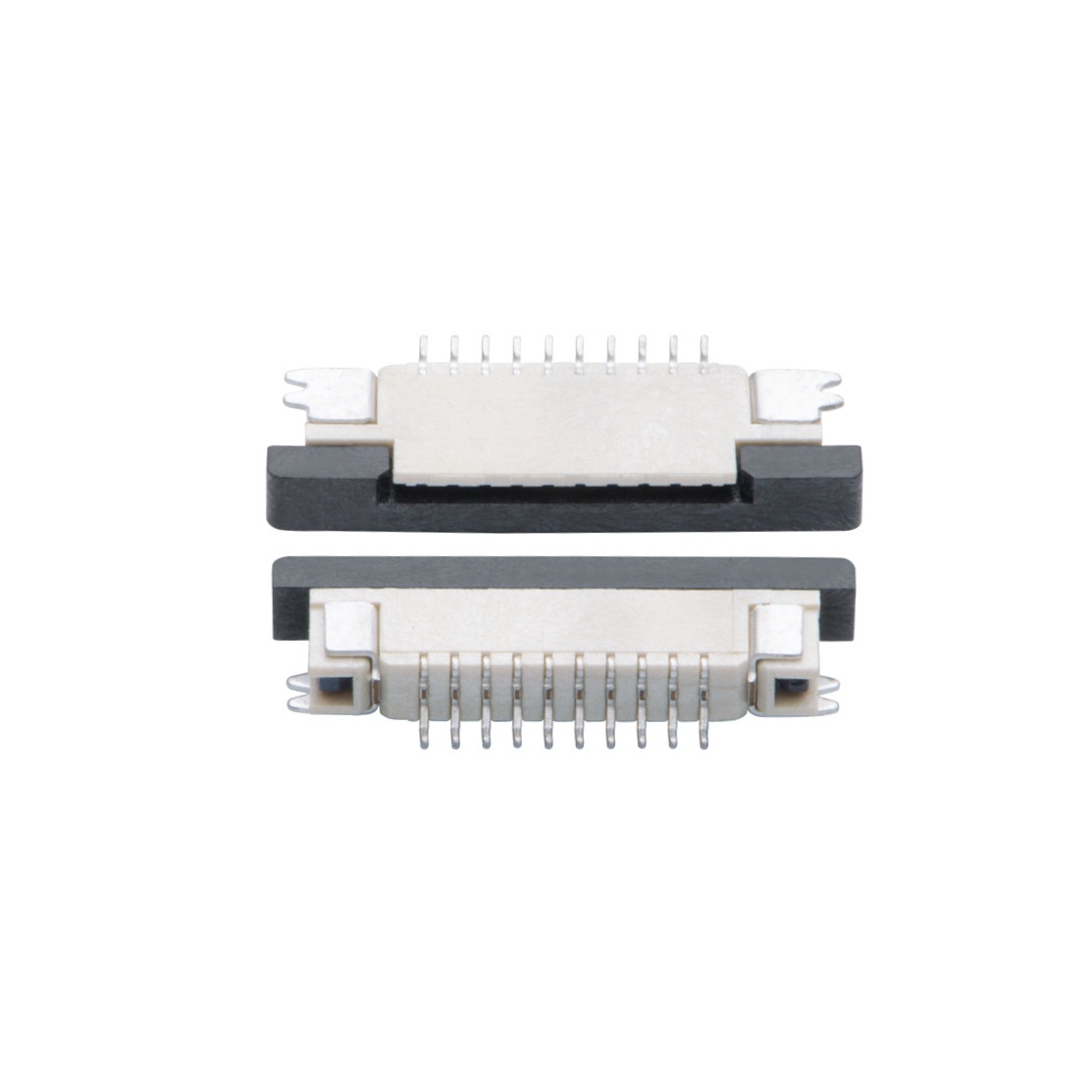

JS/深圳钜硕电子 FFC/FPC连接器 AFC08-S14FCA-00

AFC08-S14FCA-00概述


    产品简介


    产品类型:FPC连接器
    主要功能:用于0.8mm间距的柔性扁平电缆(FFC/FPC)的连接,提供锁紧功能以确保连接的稳定性。
    应用领域:广泛应用于消费电子、工业自动化、通讯设备等领域。

    技术参数


    | 参数项 | 规格 |

    | 最大容许电压 | 50V |
    | 最大容许电流 | 0.5A (AC/DC有效值,50Hz) |
    | 使用温度范围 | -45℃ ~ +85℃ |
    | 接触电阻 | ≤20 mΩMAX |
    | 绝缘电阻 | ≥500MΩ |
    | 耐电压 | 无击穿现象(AC 200V有效值,1分钟) |

    产品特点和优势


    - 高强度材料:主体和锁扣采用LCP材料(本色/黑色),达到UL 94V-0防火等级,保证了产品的稳定性和可靠性。
    - 高性能端子:端子使用磷青铜材料,具有良好的导电性和耐磨性。
    - 镀金/镀锡工艺:端子和焊片经过金属表面镀金或镀锡处理,提高抗腐蚀能力。
    - 优异的电气性能:接触电阻、绝缘电阻和耐电压均达到行业高标准,确保稳定可靠的连接。
    - 优秀的机械性能:锁紧力和拔出力设计合理,便于安装和维护。

    应用案例和使用建议


    应用场景:
    1. 消费电子产品:如智能手机和平板电脑内部的柔性连接。
    2. 工业自动化设备:用于传感器和执行器之间的信号传输。
    3. 通讯设备:如路由器和交换机的信号接口。
    使用建议:
    - 在安装过程中应注意对准连接器的定位键,确保正确插入。
    - 插拔操作时应缓慢平稳,避免过度用力导致损坏。
    - 如需长时间存储,建议存放在干燥通风的环境中,避免潮湿导致腐蚀。

    兼容性和支持


    - 兼容性:与标准0.8mm间距的柔性扁平电缆(FFC/FPC)完全兼容。
    - 支持服务:提供详细的安装指南和技术支持,如遇到问题可联系深圳市钜硕电子有限公司的技术支持团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保连接器与电缆之间的定位键对齐,轻轻推动直到锁紧。 |
    | 接触电阻过高 | 检查端子和焊片的表面是否有氧化或污染,必要时重新清洁。 |
    | 端子变形 | 操作时注意力度,避免过度弯折。 |

    总结和推荐


    产品优点:
    - 高可靠性:通过多项严格的环境性能测试,确保产品在各种极端条件下的稳定运行。
    - 多功能性:适用于多种不同的应用场景,具有广泛的市场适应性。
    - 优质材料:使用高性能材料和先进的镀层技术,提高了产品的耐用性和可靠性。
    推荐理由:
    综合考虑产品的性能指标和应用优势,深圳市钜硕电子有限公司生产的AFC08-SFCA-00 FPC连接器是一款值得信赖的产品。无论是对于消费电子还是工业应用,它都提供了出色的性能和可靠的支持。强烈推荐在需要高可靠性的电子设备中使用此款连接器。

AFC08-S14FCA-00参数

参数
扁平柔性类型 FPC
外壳颜色 -
额定电流 -
间距 800μm
针脚数 14pin
端接 -
触头镀层 -
连接器/触头类型 底部
板上高度 2mm
通用封装 SMD,P=0.8mm

AFC08-S14FCA-00厂商介绍

JS公司是一家领先的技术企业,专注于研发和生产高科技产品。公司主营产品分为三大类:智能设备、软件解决方案和环保技术。

1. 智能设备:JS公司生产的智能设备包括智能家居系统、智能穿戴设备和自动化机器人等。这些产品广泛应用于家庭、办公室和工业生产领域,提高生活便利性和工作效率。

2. 软件解决方案:JS公司提供各种软件解决方案,如企业资源规划(ERP)系统、客户关系管理(CRM)系统和大数据分析工具。这些软件广泛应用于金融、医疗、教育等多个行业,帮助企业实现数字化转型。

3. 环保技术:JS公司致力于开发环保技术,如太阳能发电系统、水处理设备和废物回收系统。这些技术广泛应用于能源、水务和环保领域,推动可持续发展。

JS公司的优势在于:
1. 强大的研发能力:JS公司拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质的产品:JS公司注重产品质量,严格把控生产流程,确保产品性能稳定可靠。
3. 完善的售后服务:JS公司提供全方位的售后服务,包括技术支持、产品维修和客户培训等,让客户无后顾之忧。

AFC08-S14FCA-00数据手册

厂牌 PDF简要描述 下载
JS/深圳钜硕电子 FFC/FPC连接器 JS/深圳钜硕电子 AFC08-S14FCA-00 AFC08-S14FCA-00数据手册

AFC08-S14FCA-00封装设计

查看详情并下载
Symbol
Footprint
3D Model
