首页  >  产品百科  >  GH125-S14CCA-00

GH125-S14CCA-00

产品描述: 间距:1.25mm 触点数量:14P 插针结构:1.25X14P 描述:立式贴片 带扣
供应商型号: 14M-GH125-S14CCA-00
供应商: 云汉优选
标准整包数: 1

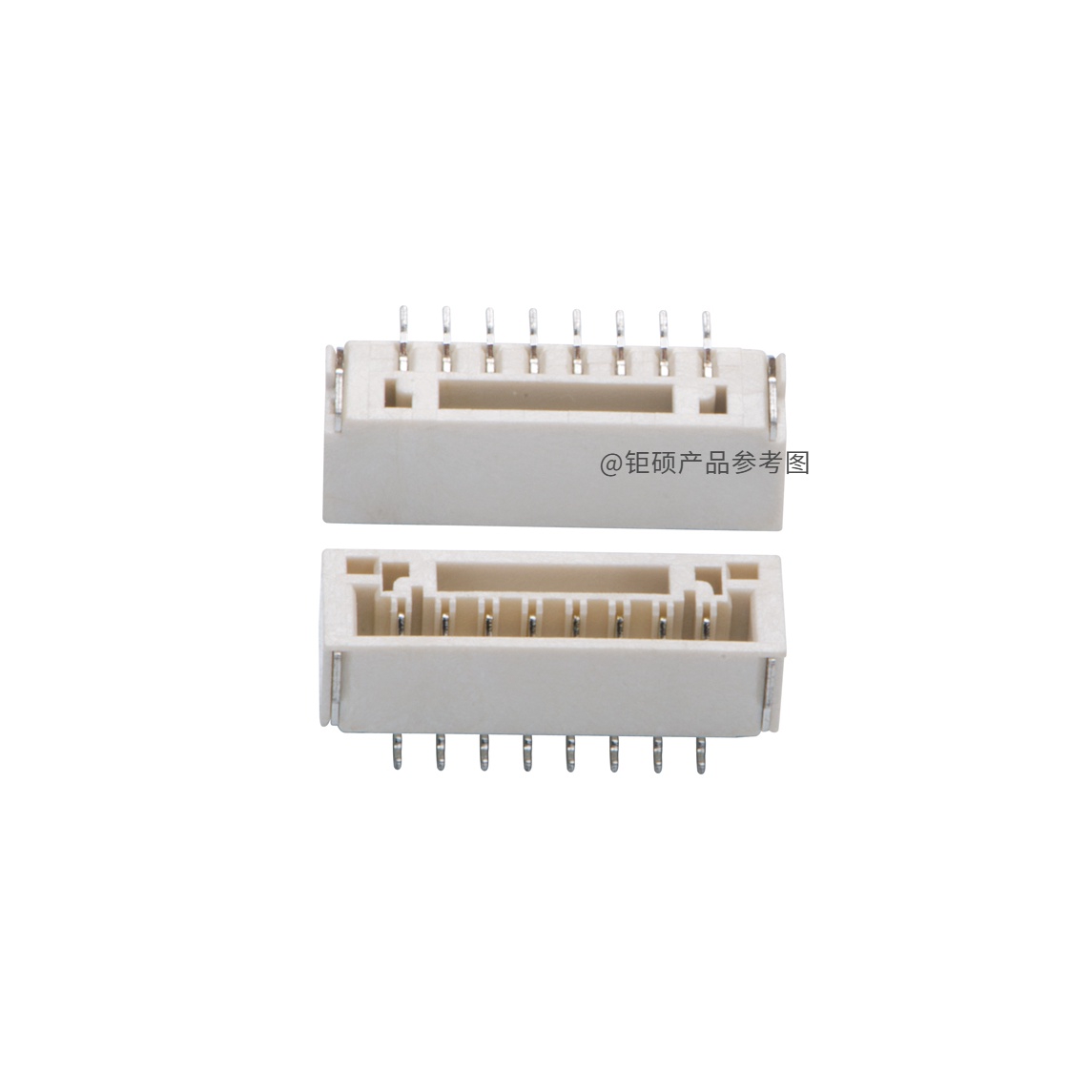

JS/深圳钜硕电子 矩形连接器 - 针座 - 插座/母插口 GH125-S14CCA-00

GH125-S14CCA-00概述

    GH125-SCCA-00 WAFER贴片插座产品技术手册

    1. 产品简介


    GH125-SCCA-00 是一种 1.25mm 间距的立式贴片带扣 WAFER 贴片插座。它主要应用于电子电路中,提供高可靠性的电气连接。该产品具备出色的电气和机械性能,广泛应用于各类消费电子产品、工业控制设备和通信设施中。

    2. 技术参数


    - 最大容许电压 (Rated Voltage):50V
    - 最大容许电流 (Rated Current):1A (AC/DC 有效值 50Hz)
    - 使用温度范围 (Ambient temperature Range):-45℃ ~ +85℃
    - 接触电阻 (Contact Resistance):≤20mΩ MAX
    - 绝缘电阻 (Insulation Resistance):≥500MΩ
    - 耐电压 (Dielectric Strength):AC 200V(有效值)历时 1 分钟无击穿现象
    - 工作湿度:相对湿度不大于 90%
    - 环境温度:-45℃ ~ +85℃

    3. 产品特点和优势


    GH125-SCCA-00 的独特之处在于其卓越的电气和机械性能。它采用 LCP 基座材料,具有优异的耐热性和抗腐蚀性。磷铜材质的插针提供了良好的导电性能和抗磨损特性。此外,其紧凑的设计使其非常适合高密度连接需求,特别适用于空间有限的应用场合。

    4. 应用案例和使用建议


    GH125-SCCA-00 可用于多种电子设备中,如 FPC/FFC 连接器、消费电子产品和工业控制设备等。为了确保最佳性能,建议在高温、低温和高湿环境下进行详细的测试,以验证其可靠性和耐用性。同时,使用过程中应避免物理冲击和过度拉扯,以免损害连接器的完整性。

    5. 兼容性和支持


    GH125-SCCA-00 与多种标准 FPC/FFC 连接器兼容,便于集成到现有的电子系统中。深圳市钜硕电子有限公司提供全面的技术支持和售后服务,确保客户在使用过程中获得满意的体验。

    6. 常见问题与解决方案


    - 问题 1:接触电阻偏高
    - 解决办法:检查连接器是否安装正确,是否有污物或氧化层导致接触不良。

    - 问题 2:耐电压测试不合格
    - 解决办法:确认连接器所用材料符合规范要求,检查是否存在电气连接问题。

    - 问题 3:插拔力不足
    - 解决办法:检查插针是否安装稳固,插拔力测试是否达到标准要求。

    7. 总结和推荐


    GH125-SCCA-00 是一款高性能、高可靠性的 WAFER 贴片插座,适用于各种严苛环境下的电气连接需求。其出色的电气性能和可靠的机械性能使其成为众多电子设备的理想选择。强烈推荐使用此产品以满足您的电子设计需求。
    通过以上内容,您可以全面了解 GH125-SCCA-00 WAFER 贴片插座的技术规格和应用优势。深圳市钜硕电子有限公司提供的详尽的技术手册和优质的服务,确保客户能够顺利使用该产品并实现高效可靠的连接。

GH125-S14CCA-00参数

参数
通用封装 SMD,P=1.25mm

GH125-S14CCA-00厂商介绍

JS公司是一家领先的技术企业,专注于研发和生产高科技产品。公司主营产品分为三大类:智能设备、软件解决方案和环保技术。

1. 智能设备:JS公司生产的智能设备包括智能家居系统、智能穿戴设备和自动化机器人等。这些产品广泛应用于家庭、办公室和工业生产领域,提高生活便利性和工作效率。

2. 软件解决方案:JS公司提供各种软件解决方案,如企业资源规划(ERP)系统、客户关系管理(CRM)系统和大数据分析工具。这些软件广泛应用于金融、医疗、教育等多个行业,帮助企业实现数字化转型。

3. 环保技术:JS公司致力于开发环保技术,如太阳能发电系统、水处理设备和废物回收系统。这些技术广泛应用于能源、水务和环保领域,推动可持续发展。

JS公司的优势在于:
1. 强大的研发能力:JS公司拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质的产品:JS公司注重产品质量,严格把控生产流程,确保产品性能稳定可靠。
3. 完善的售后服务:JS公司提供全方位的售后服务,包括技术支持、产品维修和客户培训等,让客户无后顾之忧。

GH125-S14CCA-00数据手册

厂牌 PDF简要描述 下载
JS/深圳钜硕电子 矩形连接器 - 针座 - 插座/母插口 JS/深圳钜硕电子 GH125-S14CCA-00 GH125-S14CCA-00数据手册

GH125-S14CCA-00封装设计

查看详情并下载
Symbol
Footprint
3D Model
