JS10A-30P-200-4-8

产品分类: FFC/FPC连接器
产品描述: 1mm 30pin FFC
供应商型号: JS10A-30P-200-4-8
供应商: 云汉优选
标准整包数: 1000

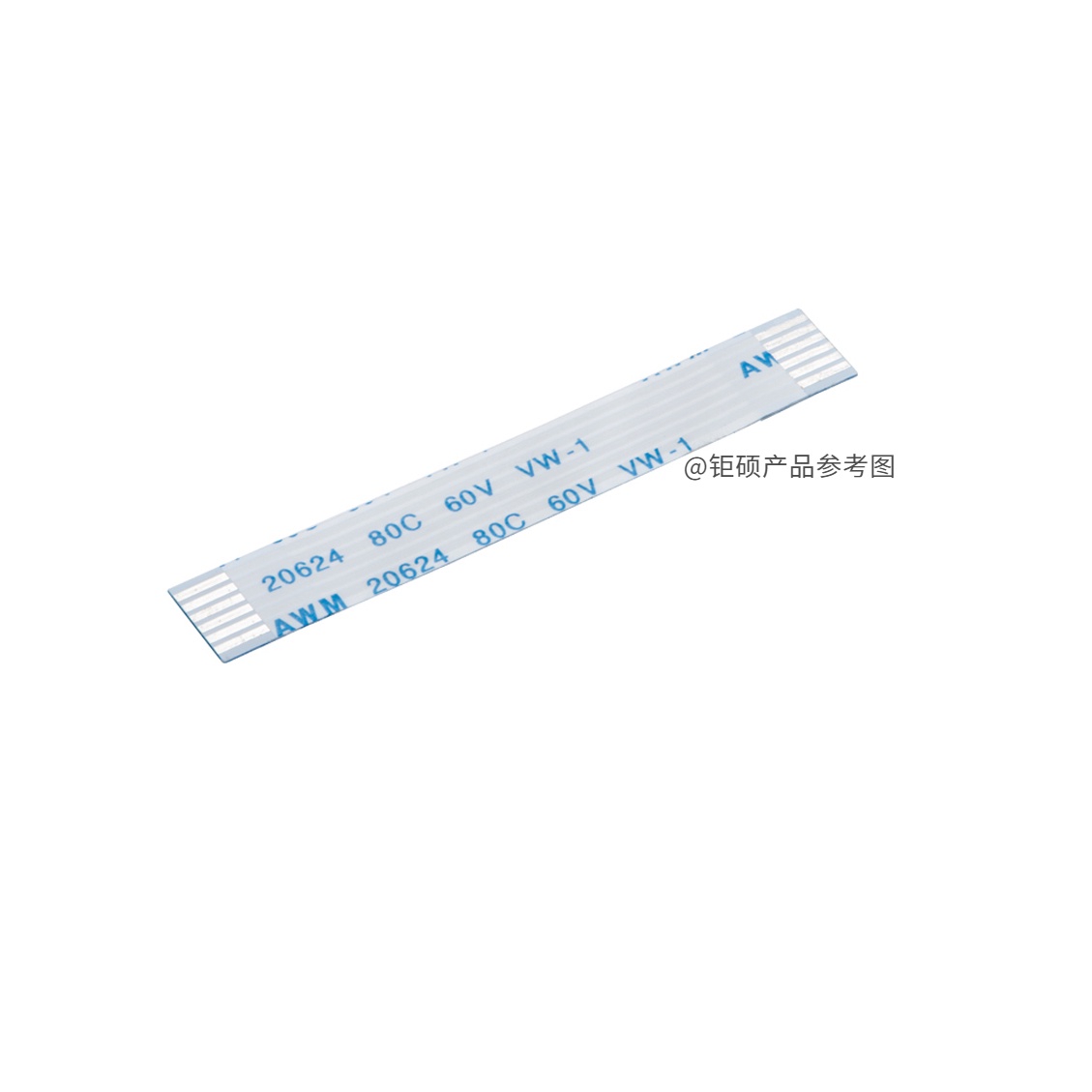

JS/深圳钜硕电子 FFC/FPC连接器 JS10A-30P-200-4-8

JS10A-30P-200-4-8概述

    JS10A-NP-L-4-8 FFC软排线技术手册解析

    产品简介


    产品类型: FFC柔性扁平电缆排线
    主要功能: 用于电子设备内部连接,提供稳定的信号传输通道
    应用领域: 消费电子产品、计算机外设、手机、平板电脑、智能家居设备等

    技术参数


    | 参数 | 描述 |

    | 间距 | 1.0mm |
    | 导体拼数 | 4-60P |
    | 导体规格 | 0.0350.65mm (厚度×宽度) |
    | 导体间距 | 1.0mm |
    | 线口长度 | 4mm |
    | 补强板长度 | 8mm |
    | 绝缘材料 | PET薄膜 |
    | 补强板材料 | 聚酯材料 |
    | 工作电压 | 60V (UL20624), 90V (UL20941) |
    | 工作温度 | -45℃~80℃ (UL20624), -45℃~105℃ (UL20941) |
    | UL认证 | AWM 20624 80C 60V VW-1 或 AWM 20941 105C 90V VW-1 |

    产品特点和优势


    1. 高可靠性: 经过严格的耐热性、耐湿性、静音能力等测试,确保在各种环境下长期稳定运行。
    2. 高灵活性: 采用柔性PET薄膜绝缘材料,弯曲半径可达15mm,适合空间狭小的内部连接需求。
    3. 耐用性强: 通过180°折叠测试超过50,000次,耐磨性测试超过10,000次。
    4. 广泛兼容性: 支持多种Pin位数定制,可根据客户需要调整长度和金手指长度。
    5. 安全认证: 通过UL20624和UL20941认证,满足高安全性要求。

    应用案例和使用建议


    应用案例:
    - 智能手机内部连接:用于屏幕、摄像头等组件之间的信号传输。
    - 计算机外设:例如笔记本电脑的键盘和主板连接。
    - 平板电脑:内部线路连接,支持高清显示和高效处理。
    使用建议:
    - 在安装时确保插拔接口干净无异物,避免造成短路或接触不良。
    - 在弯曲过程中注意保持最小弯曲半径,防止因过度弯曲而损坏。
    - 如需在高温环境中使用,建议优先选用UL20941认证的产品。

    兼容性和支持


    兼容性:
    - 支持与其他符合标准的FFC连接器兼容使用。
    - 适用于多种电路设计,方便灵活配置。
    支持和维护:
    - 深圳市钜硕电子有限公司提供全面的技术支持,包括售前咨询、售后维修和产品定制服务。
    - 用户可通过公司官网获取更多技术支持资料,如常见问题解答、使用手册等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良导致信号传输不稳定 | 确保插拔接口清洁,并重新安装以确保紧密接触 |
    | 弯曲时容易断裂 | 确保弯曲半径不小于15mm,避免过度弯曲 |
    | 连接器不易拆卸 | 检查是否有异物阻碍,轻轻推动和旋转拆卸|

    总结和推荐


    综合评估:
    JS10A-NP-L-4-8 FFC软排线以其高可靠性和广泛应用领域成为市场上的佼佼者。其优秀的弯曲性能、耐用性和高安全性使其成为多种电子设备内部连接的理想选择。
    推荐使用:
    对于需要高效稳定信号传输的电子设备,尤其是智能手机、计算机外设和平板电脑等,推荐使用JS10A-NP-L-4-8 FFC软排线。产品不仅具备高稳定性,还能根据客户需求进行定制,是市场上极具竞争力的产品。

JS10A-30P-200-4-8参数

参数
板上高度 -
针脚数 30pin
扁平柔性类型 FFC
额定电流 -
连接器/触头类型 -
端接 -
间距 1mm
外壳颜色 -
触头镀层 -

JS10A-30P-200-4-8厂商介绍

JS公司是一家领先的技术企业,专注于研发和生产高科技产品。公司主营产品分为三大类:智能设备、软件解决方案和环保技术。

1. 智能设备:JS公司生产的智能设备包括智能家居系统、智能穿戴设备和自动化机器人等。这些产品广泛应用于家庭、办公室和工业生产领域,提高生活便利性和工作效率。

2. 软件解决方案:JS公司提供各种软件解决方案,如企业资源规划(ERP)系统、客户关系管理(CRM)系统和大数据分析工具。这些软件广泛应用于金融、医疗、教育等多个行业,帮助企业实现数字化转型。

3. 环保技术:JS公司致力于开发环保技术,如太阳能发电系统、水处理设备和废物回收系统。这些技术广泛应用于能源、水务和环保领域,推动可持续发展。

JS公司的优势在于:
1. 强大的研发能力:JS公司拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质的产品:JS公司注重产品质量,严格把控生产流程,确保产品性能稳定可靠。
3. 完善的售后服务:JS公司提供全方位的售后服务,包括技术支持、产品维修和客户培训等,让客户无后顾之忧。

JS10A-30P-200-4-8数据手册

厂牌 PDF简要描述 下载
JS/深圳钜硕电子 FFC/FPC连接器 JS/深圳钜硕电子 JS10A-30P-200-4-8 JS10A-30P-200-4-8数据手册

JS10A-30P-200-4-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.8508
3000+ ¥ 0.836
10000+ ¥ 0.8138
27000+ ¥ 0.7768
库存: 9000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 850.8
