首页  >  产品百科  >  AFA07-S24ECC-00

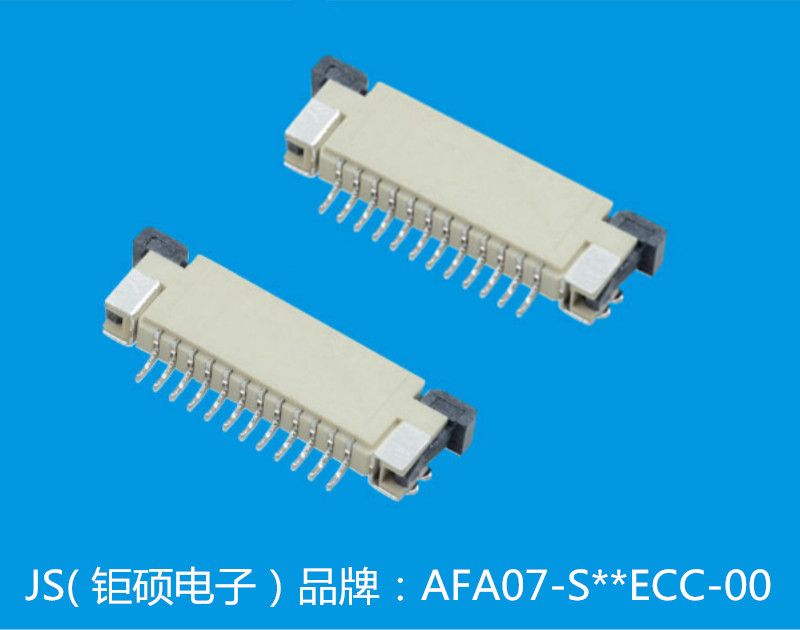

AFA07-S24ECC-00

产品分类: FFC/FPC连接器
产品描述: JUSHUO FPC连接器 1.0mm 24P 拉抽式 H2.5mm 上接
供应商型号: AFA07-S24ECC-00 SMD,P=1.0MM
供应商: 云汉优选
标准整包数: 18

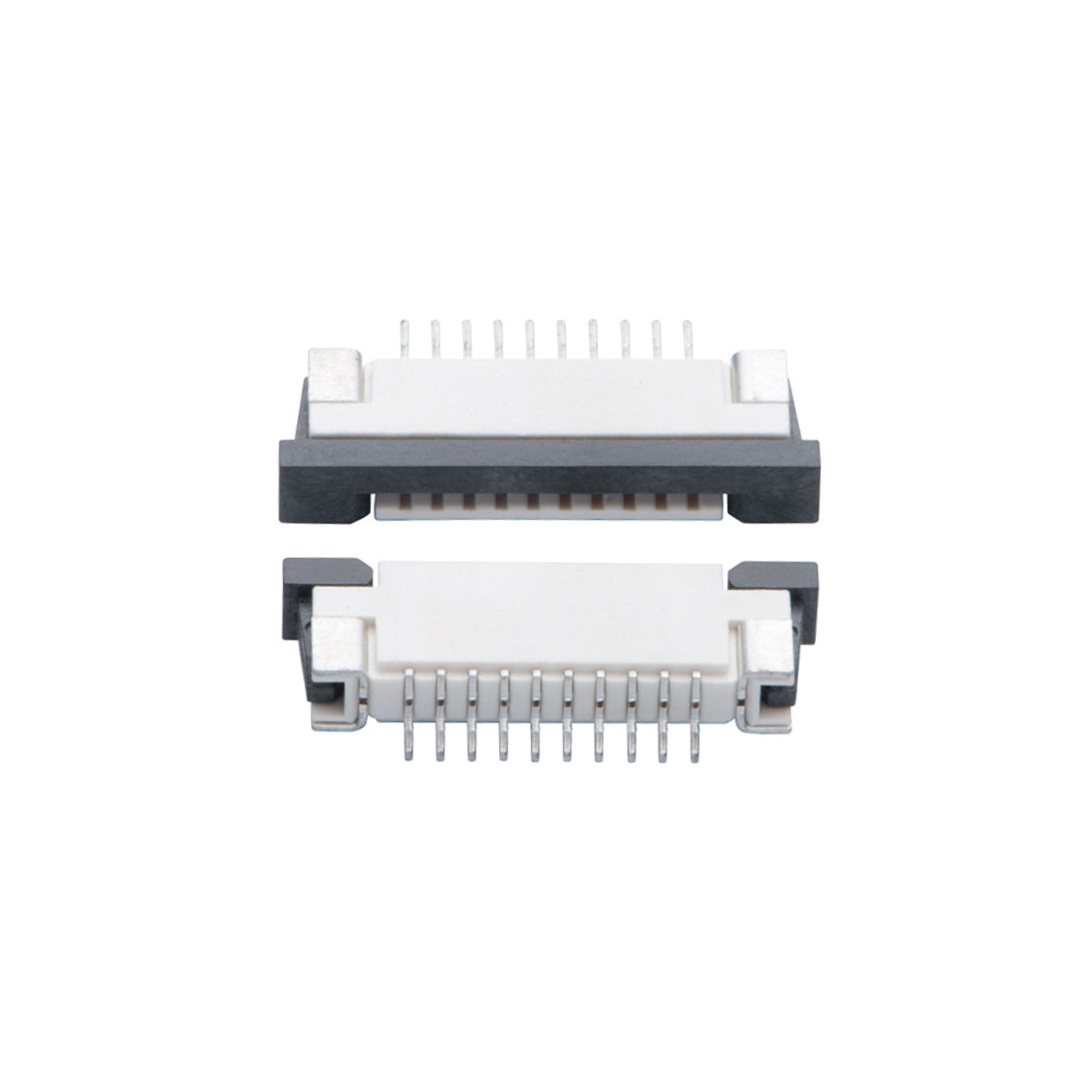

JS/深圳钜硕电子 FFC/FPC连接器 AFA07-S24ECC-00

AFA07-S24ECC-00概述

    FFC/FPC扁平电缆连接器技术手册

    产品简介


    产品类型: FFC/FPC扁平电缆连接器
    主要功能: 用于连接柔性扁平电缆(FPC)和柔性电路板(FFC),广泛应用于各类电子产品中,如手机、电脑、汽车电子等领域。
    应用领域: 手机、平板电脑、便携式医疗设备、车载电子设备等。

    技术参数


    1. 最大容许电压: 50V
    2. 最大容许电流: 0.5A(AC/DC,50Hz)
    3. 使用温度范围: -45℃ ~ +85℃
    4. 接触电阻: ≤20mΩ(在20mV,10mA条件下)
    5. 绝缘电阻: ≥500MΩ(相邻端子间或端子与地面间加DC500V)
    6. 耐电压: 无击穿现象(相邻端子间或端子与地面间加AC200V,持续1分钟)
    7. 锁紧力: ≤1.96n (N)
    8. 拔出力: ≥0.49n (N)
    9. 端子保持力: ≥3.92N

    产品特点和优势


    1. 高强度连接: 锁紧力和拔出力设计合理,确保了FPC和FFC连接的稳固性。
    2. 优异的电气性能: 低接触电阻和高绝缘电阻,保证了信号传输的稳定性和可靠性。
    3. 广泛的温度适应性: 在-45℃到+85℃的环境中均可正常工作,适用于各种恶劣环境。
    4. 耐久性强: 重复插拔次数高达20次,接触电阻依然控制在60mΩ以内,具有极高的耐久性。
    5. 高抗冲击性: 通过了490m/s²(50G)的冲击测试,表现出色的机械强度。
    6. 良好的可焊性: 采用磷青铜材料,端子前端具有良好的沾锡性,适用于多种焊接工艺。

    应用案例和使用建议


    应用案例:
    - 手机屏幕排线连接
    - 笔记本电脑内部电路板之间的连接
    - 医疗设备内部组件间的连接
    使用建议:
    1. 在进行安装时,确保环境温度和湿度符合要求,避免高温、高湿环境影响连接效果。
    2. 插拔操作时应均匀用力,避免对连接器造成过度冲击或弯曲。
    3. 使用过程中,定期检查连接器外观和电气性能,确保其正常运行。

    兼容性和支持


    该产品与其他电子元器件和设备具有良好的兼容性,可以方便地集成到现有的系统中。深圳市钜硕电子有限公司提供全方位的技术支持和服务,包括技术咨询、维修服务和定制开发等,确保客户能够顺利使用该产品。

    常见问题与解决方案


    1. 问题: 连接器接触电阻过高
    解决方法: 检查是否有灰尘或杂质附着在连接器上,必要时清理连接器,确保清洁。
    2. 问题: 连接器锁紧力不足
    解决方法: 重新校准锁紧机构,确保其在标准范围内正常工作。
    3. 问题: 焊接过程中出现脱焊
    解决方法: 检查焊接工艺参数是否正确,如温度、时间等,确保焊接过程中的条件适宜。

    总结和推荐


    产品综述: FFC/FPC扁平电缆连接器具有优异的电气性能、高可靠性和广泛的温度适应性,适用于各种严苛的工作环境。其良好的可焊性、耐久性和兼容性使其成为市场上的优选产品。
    推荐结论: 我们强烈推荐这款FFC/FPC扁平电缆连接器,无论是对于电子制造企业还是研发部门,它都是一款值得信赖的产品。深圳市钜硕电子有限公司以其卓越的技术实力和优质的客户服务,保证了产品的长期稳定供应和高效运维。

AFA07-S24ECC-00参数

参数
板上高度 2.5mm
间距 1mm
针脚数 24pin
扁平柔性类型 FPC
额定电流 -
外壳颜色 -
连接器/触头类型 底部
触头镀层 -
端接 -
通用封装 SMD,P=1mm

AFA07-S24ECC-00厂商介绍

JS公司是一家领先的技术企业,专注于研发和生产高科技产品。公司主营产品分为三大类:智能设备、软件解决方案和环保技术。

1. 智能设备:JS公司生产的智能设备包括智能家居系统、智能穿戴设备和自动化机器人等。这些产品广泛应用于家庭、办公室和工业生产领域,提高生活便利性和工作效率。

2. 软件解决方案:JS公司提供各种软件解决方案,如企业资源规划(ERP)系统、客户关系管理(CRM)系统和大数据分析工具。这些软件广泛应用于金融、医疗、教育等多个行业,帮助企业实现数字化转型。

3. 环保技术:JS公司致力于开发环保技术,如太阳能发电系统、水处理设备和废物回收系统。这些技术广泛应用于能源、水务和环保领域,推动可持续发展。

JS公司的优势在于:
1. 强大的研发能力:JS公司拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质的产品:JS公司注重产品质量,严格把控生产流程,确保产品性能稳定可靠。
3. 完善的售后服务:JS公司提供全方位的售后服务,包括技术支持、产品维修和客户培训等,让客户无后顾之忧。

AFA07-S24ECC-00数据手册

厂牌 PDF简要描述 下载
JS/深圳钜硕电子 FFC/FPC连接器 JS/深圳钜硕电子 AFA07-S24ECC-00 AFA07-S24ECC-00数据手册

AFA07-S24ECC-00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
90+ ¥ 0.462
270+ ¥ 0.4543
900+ ¥ 0.4428
库存: 1800
起订量: 90 增量: 18
交货地:
最小起订量为:90
合计: ¥ 41.58
