首页  >  产品百科  >  AFC07-S18FCA-00

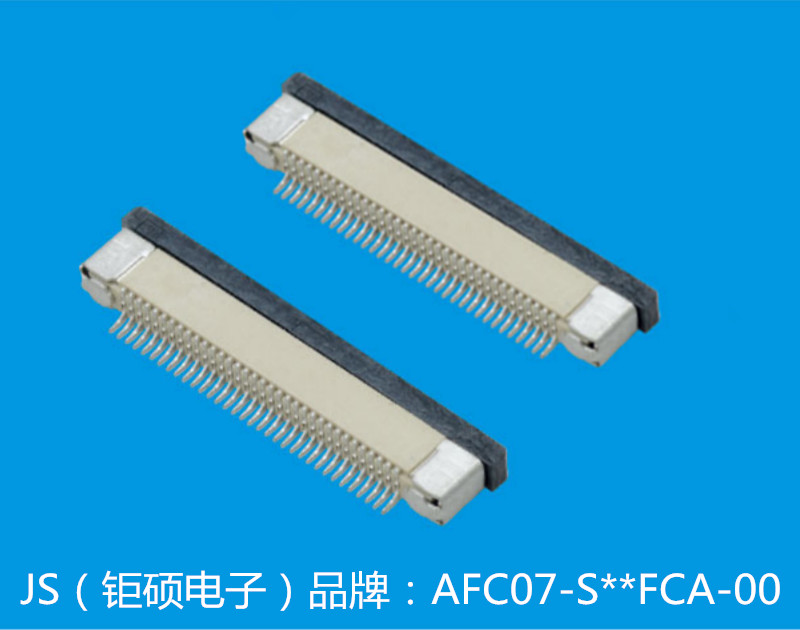

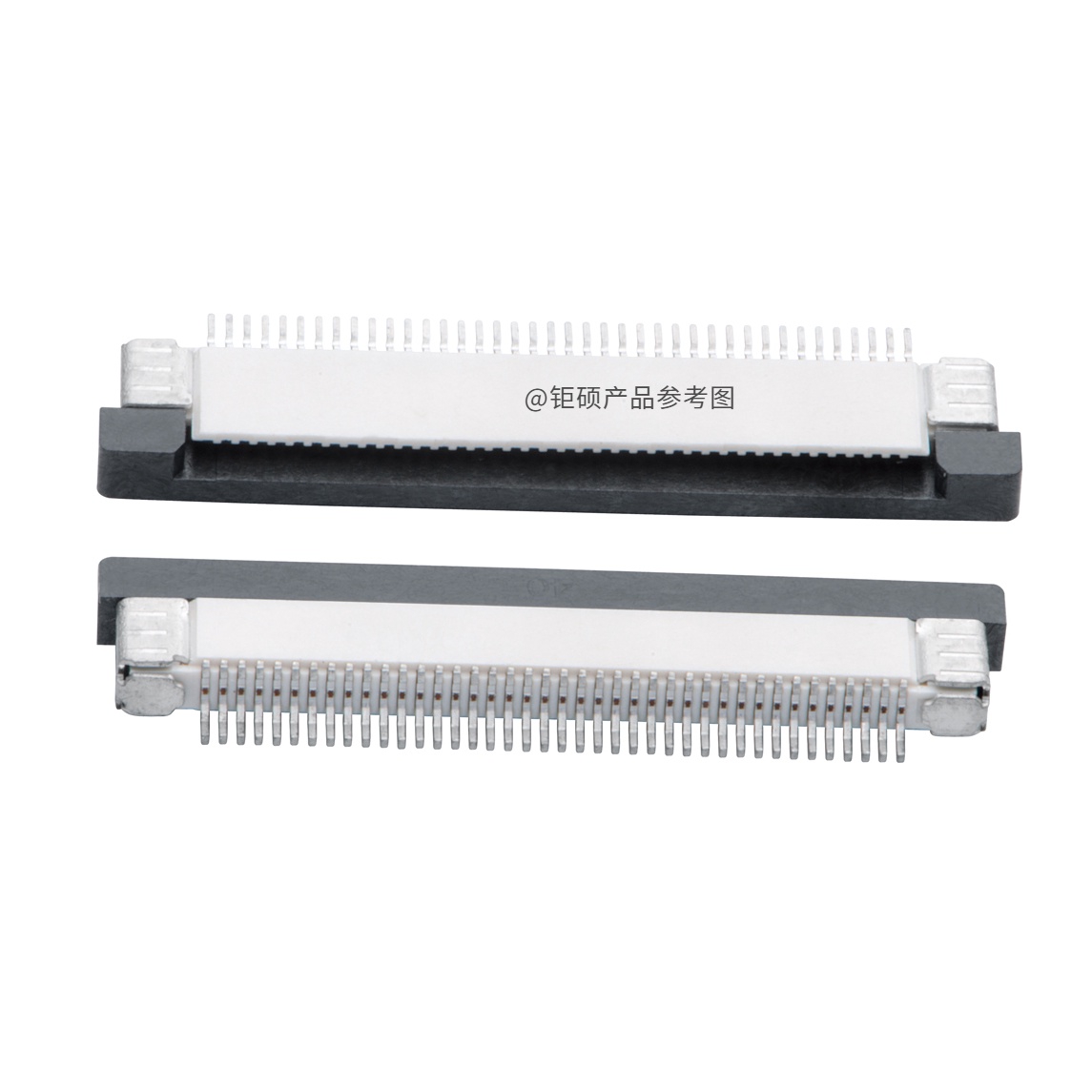

AFC07-S18FCA-00

产品分类: FFC/FPC连接器 - 配件
产品描述: JUSHUO FPC连接器 0.5mm 18P 拉抽式 H2.0mm 下接
供应商型号: 14M-AFC07-S18FCA-00
供应商: 云汉优选
标准整包数: 1
JS/深圳钜硕电子 FFC/FPC连接器 - 配件 AFC07-S18FCA-00

AFC07-S18FCA-00概述


    产品简介


    AFC07-SFCA-00 是深圳市钜硕电子有限公司推出的一款 0.5mm 间距 FPC/FFC 连接器,具备锁定功能。它主要用于柔性扁平电缆(FFC)与印刷电路板(FPC)之间的连接。这款连接器广泛应用于智能手机、平板电脑、可穿戴设备以及其他需要高密度连接的应用领域。

    技术参数


    - 额定电压: 50V
    - 额定电流: 0.5A(交流/直流,有效值)
    - 工作温度范围: -45°C 至 +85°C
    - 接触电阻: ≤20mΩ(最大值)
    - 绝缘电阻: ≥500MΩ(最小值)
    - 耐电压: 200V AC(有效值)1 分钟,无击穿现象
    - 锁紧力: ≤1.96N(最大值)
    - 拔出力: ≥0.49N(最小值)
    - 端子保持力: ≥3.92N(最小值)

    产品特点和优势


    AFC07-SFCA-00 采用磷青铜材料制成,表面镀金/镀锡,具有高导电性和良好的耐腐蚀性。其独特的锁紧设计能够确保连接的稳定性,而优异的电气性能使其能够在苛刻的工作环境中稳定运行。此外,该连接器还具有出色的机械强度和抗振动能力,能够满足各种复杂应用场景的需求。

    应用案例和使用建议


    AFC07-SFCA-00 在多个领域得到了广泛应用,如智能手机内部的 FPC/FFC 连接。为了更好地发挥其性能,建议在安装时注意以下几点:
    - 环境要求: 请确保连接器工作在规定的温度范围内(-45°C 至 +85°C)。
    - 安装技巧: 在安装过程中要避免过度弯曲电缆,以免影响连接器的电气性能。
    - 清洁保养: 使用前请确保连接器及电缆干净无尘,以提高可靠性。

    兼容性和支持


    AFC07-SFCA-00 设计用于与常见的柔性扁平电缆(FFC)和印刷电路板(FPC)兼容。制造商提供了详尽的技术支持和售后服务,包括安装指南、测试报告和技术咨询,确保用户能够顺利使用该产品。

    常见问题与解决方案


    1. 问题: 连接器无法完全锁紧。
    - 解决方案: 检查是否有异物阻碍,确保锁紧机构正确操作。
    2. 问题: 信号传输不稳定。
    - 解决方案: 确认连接器及电缆之间接触良好,检查接触电阻是否超标。
    3. 问题: 插入或拔出时阻力过大。
    - 解决方案: 检查是否存在异常磨损,必要时重新安装。

    总结和推荐


    综上所述,AFC07-SFCA-00 在其技术参数、产品特点和应用领域方面表现出色,具备良好的市场竞争力。鉴于其高可靠性、卓越的性能和广泛的适用性,我们强烈推荐该产品给需要高性能 FPC/FFC 连接器的客户。无论是在智能手机、平板电脑还是其他消费电子设备中,AFC07-SFCA-00 都能提供可靠稳定的连接解决方案。

AFC07-S18FCA-00参数

参数
针脚数 18pin
类型 -
配套使用/相关产品 -

AFC07-S18FCA-00厂商介绍

JS公司是一家领先的技术企业,专注于研发和生产高科技产品。公司主营产品分为三大类:智能设备、软件解决方案和环保技术。

1. 智能设备:JS公司生产的智能设备包括智能家居系统、智能穿戴设备和自动化机器人等。这些产品广泛应用于家庭、办公室和工业生产领域,提高生活便利性和工作效率。

2. 软件解决方案:JS公司提供各种软件解决方案,如企业资源规划(ERP)系统、客户关系管理(CRM)系统和大数据分析工具。这些软件广泛应用于金融、医疗、教育等多个行业,帮助企业实现数字化转型。

3. 环保技术:JS公司致力于开发环保技术,如太阳能发电系统、水处理设备和废物回收系统。这些技术广泛应用于能源、水务和环保领域,推动可持续发展。

JS公司的优势在于:
1. 强大的研发能力:JS公司拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质的产品:JS公司注重产品质量,严格把控生产流程,确保产品性能稳定可靠。
3. 完善的售后服务:JS公司提供全方位的售后服务,包括技术支持、产品维修和客户培训等,让客户无后顾之忧。

AFC07-S18FCA-00数据手册

厂牌 PDF简要描述 下载
JS/深圳钜硕电子 FFC/FPC连接器 - 配件 JS/深圳钜硕电子 AFC07-S18FCA-00 AFC07-S18FCA-00数据手册

AFC07-S18FCA-00封装设计

查看详情并下载
Symbol
Footprint
3D Model
