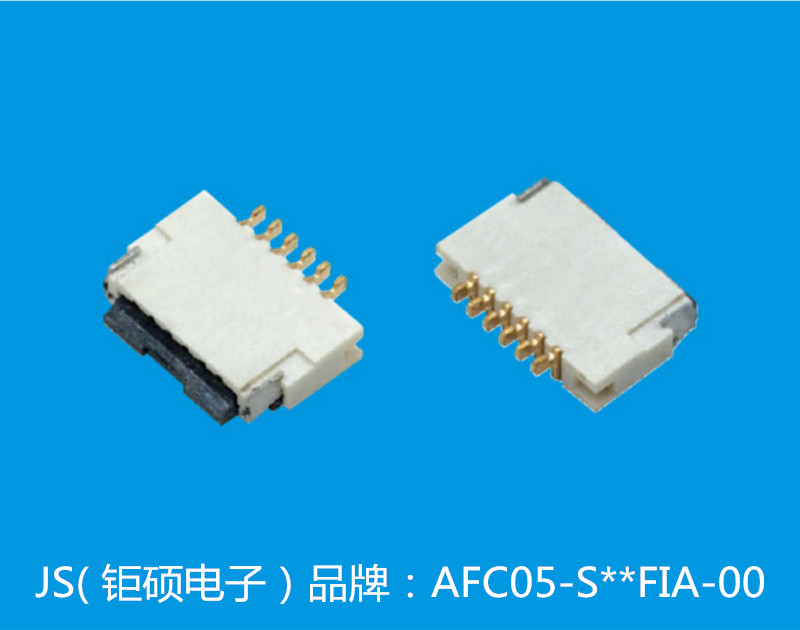

AFC05-S06FIA-00

产品分类: FFC/FPC连接器 - 配件
产品描述: JUSHUO FPC连接器 0.5mm 6P 翻盖式 H1.0mm 下接
供应商型号: AFC05-S06FIA-00 SMD,P=0.5MM
供应商: 云汉优选
标准整包数: 5000
JS/深圳钜硕电子 FFC/FPC连接器 - 配件 AFC05-S06FIA-00

AFC05-S06FIA-00概述

    AFC05-SFIA-00 FPC连接器技术手册

    产品简介


    产品类型: FPC连接器
    主要功能: 实现0.5mm间距柔性扁平电缆(FFC/FFC)的可靠连接
    应用领域: 适用于智能手机、平板电脑、穿戴设备等便携式电子产品中的信号传输

    技术参数


    - 最大容许电压: 50V
    - 最大容许电流: 0.5A(AC/DC 50Hz)
    - 使用温度范围: -45℃ ~ +85℃
    - 接触电阻: ≤20mΩ(最大)
    - 绝缘电阻: ≥500MΩ(DC 500V)
    - 耐电压: AC 200V(虚拟值),持续1分钟无击穿现象
    - 锁紧力: 1.96N(最大)
    - 拔出力: 0.49N(最小)
    - 端子保持力: 3.92N(最小)
    - 温度上升: 30℃(最大)

    产品特点和优势


    1. 0.5mm微小间距设计: 支持更细密布线,节省空间,便于集成。
    2. 高可靠性: 具备优秀的机械性能和电气性能,确保长期稳定运行。
    3. 宽工作温度范围: 在极端温度环境下仍能保持正常工作,适用于多种复杂环境。
    4. 耐用性强: 经过严格的测试验证,具有良好的耐磨性和抗振动性。

    应用案例和使用建议


    案例:
    在智能手机中,此款连接器被用于连接屏幕与主板,确保信号传输稳定可靠。
    使用建议:
    - 在安装过程中应确保正确对准,避免偏移导致接触不良。
    - 使用过程中需注意环境温度,防止过高或过低的温度影响连接稳定性。
    - 定期检查连接器的接触情况,如有磨损或腐蚀应及时更换。

    兼容性和支持


    - 兼容性: 此款连接器可广泛应用于各类FFC/FFC接口的设备中。
    - 支持: 深圳市钜硕电子有限公司提供全面的技术支持和售后服务,确保客户问题得到及时解决。

    常见问题与解决方案


    1. 问题: 连接不稳定
    解决方法: 检查连接器是否正确安装,并确保插拔操作顺畅。
    2. 问题: 接触电阻过大
    解决方法: 检查连接器是否有物理损伤或污染物,并清洁连接器表面。
    3. 问题: 温度上升异常
    解决方法: 确认设备的散热系统是否正常工作,避免长时间高负荷运行。

    总结和推荐


    总体评价:
    AFC05-SFIA-00 FPC连接器凭借其出色的电气性能和机械性能,在多种应用场景中表现出色。其宽泛的工作温度范围和高可靠性使其成为众多电子设备的理想选择。
    推荐理由:
    这款连接器不仅具备优异的性能,还经过严格的测试认证,能够应对各种严苛环境。对于需要高性能、高可靠性的电子产品制造商来说,是非常值得考虑的产品。
    公司联系方式:
    - 联系人: 幸坤新
    - 电话: 0755-27220896
    - 手机: 13723739518
    - 邮箱: jushuo518@163.com
    - 官网: http://www.jushuo.net.cn
    通过本文档的内容,希望您能对AFC05-SFIA-00 FPC连接器有一个全面的了解,并能在您的电子设备设计与制造中发挥重要作用。

AFC05-S06FIA-00参数

参数
类型 -
配套使用/相关产品 -
针脚数 6pin
通用封装 SMD,P=0.5mm

AFC05-S06FIA-00厂商介绍

JS公司是一家领先的技术企业,专注于研发和生产高科技产品。公司主营产品分为三大类:智能设备、软件解决方案和环保技术。

1. 智能设备:JS公司生产的智能设备包括智能家居系统、智能穿戴设备和自动化机器人等。这些产品广泛应用于家庭、办公室和工业生产领域,提高生活便利性和工作效率。

2. 软件解决方案:JS公司提供各种软件解决方案,如企业资源规划(ERP)系统、客户关系管理(CRM)系统和大数据分析工具。这些软件广泛应用于金融、医疗、教育等多个行业,帮助企业实现数字化转型。

3. 环保技术:JS公司致力于开发环保技术,如太阳能发电系统、水处理设备和废物回收系统。这些技术广泛应用于能源、水务和环保领域,推动可持续发展。

JS公司的优势在于:
1. 强大的研发能力:JS公司拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质的产品:JS公司注重产品质量,严格把控生产流程,确保产品性能稳定可靠。
3. 完善的售后服务:JS公司提供全方位的售后服务,包括技术支持、产品维修和客户培训等,让客户无后顾之忧。

AFC05-S06FIA-00数据手册

厂牌 PDF简要描述 下载
JS/深圳钜硕电子 FFC/FPC连接器 - 配件 JS/深圳钜硕电子 AFC05-S06FIA-00 AFC05-S06FIA-00数据手册

AFC05-S06FIA-00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.5372
15000+ ¥ 0.5283
50000+ ¥ 0.5149
库存: 100000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 2686
