JS10A-16P-050-4-8

产品分类: FFC/FPC连接器
产品描述: 1mm 16pin FFC
供应商型号: JS10A-16P-050-4-8
供应商: 云汉优选
标准整包数: 1000

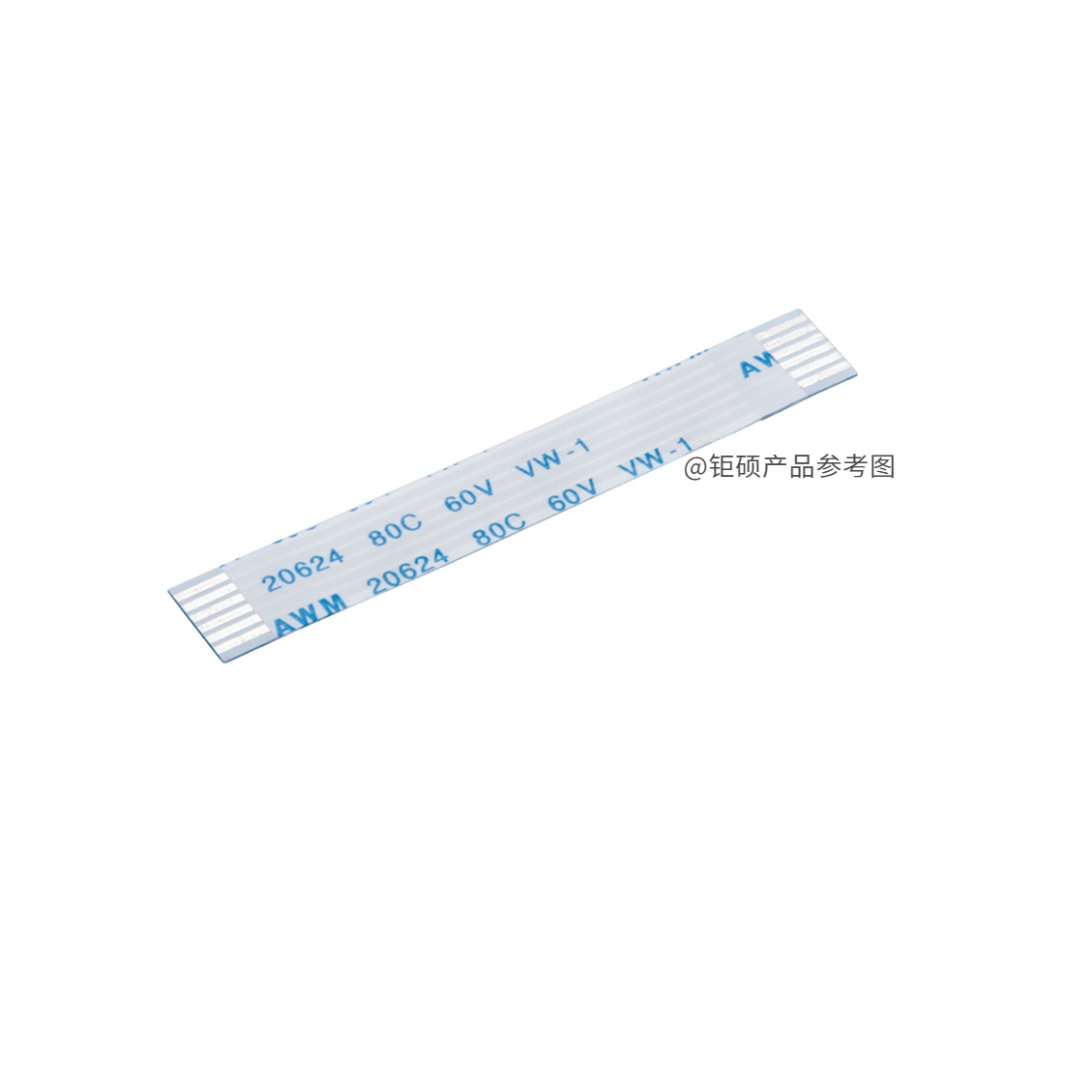

JS/深圳钜硕电子 FFC/FPC连接器 JS10A-16P-050-4-8

JS10A-16P-050-4-8概述

    电子元器件产品技术手册:JS10A-NP-L-4-8

    产品简介


    JS10A-NP-L-4-8 是由深圳市钜硕电子有限公司生产的一款FFC柔性扁平电缆排线。该产品主要用于需要柔性连接的应用场景,如笔记本电脑、智能手机、平板电脑等消费电子产品,同时也广泛应用于工业自动化设备、医疗器械等领域。其主要特点是具有1.0mm的导体间距,两端均带有金手指连接端子,确保信号传输的稳定性和可靠性。

    技术参数


    | 参数 | 描述 |

    | 导体间距 | 1.0mm |
    | 导体拼数 | 4-60P |
    | 导体厚度×宽度 | 0.035mm × 0.65mm |
    | 连接端子长度 | 4mm(单边) |
    | 加强板长度 | 8mm(单边) |
    | 绝缘体材质 | 聚酯(粘接层:聚酯) |
    | 补强板材质 | 聚酯 |
    | 补强板颜色 | 蓝色 |
    | 镀锡层厚度 | 0.4 +0.2/-0.1 μm(纯锡0~0.2μm) |
    | 绝缘层颜色 | 白色 |
    | 支持温度范围 | -45℃ 至 80℃(UL20624),-45℃ 至 105℃(UL20941) |
    | 工作电压 | 60V(UL20624),90V(UL20941) |
    | UL认证 | UL20624 80C 60V VW-1 或 UL20941 105C 90V VW-1 |

    产品特点和优势


    1. 高可靠性:采用优质铜箔导体,具备良好的电传导性能和抗氧化能力。
    2. 耐久性:经过严格的柔性测试,可以在恶劣环境下长期使用而不易损坏。
    3. 高密度连接:提供多种导体拼数选择,满足不同应用需求。
    4. 环保安全:符合UL认证标准,具备优秀的防火性能。
    5. 多功能性:适用于各种柔性连接场合,如消费电子、医疗设备、工业控制等。

    应用案例和使用建议


    应用案例:
    - 笔记本电脑屏幕连接
    - 手机内部线路板连接
    - 医疗器械信号传输
    使用建议:
    1. 在组装过程中要避免过度弯曲,以减少损坏风险。
    2. 确保连接端子清洁无尘,提高接触稳定性。
    3. 针对不同的应用环境,选择合适的导体拼数和长度。

    兼容性和支持


    该产品与其他电子元器件和设备具有良好兼容性,可以方便地集成到各类电路板设计中。深圳市钜硕电子有限公司提供全面的技术支持,包括产品选型咨询、安装调试指导以及售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查连接端子是否清洁、牢固 |
    | 信号传输不良 | 检查导体间距是否合适,是否存在干扰因素 |
    | 电缆弯曲损坏 | 避免过度弯曲,使用时保持适当曲率 |

    总结和推荐


    综上所述,JS10A-NP-L-4-8是一款集高可靠性和多功能性于一体的FFC柔性扁平电缆排线。其在众多应用场景中表现出色,特别是在消费电子和工业自动化设备中展现出卓越的性能。对于需要高质量柔性连接解决方案的用户,强烈推荐使用该产品。
    如果您有任何疑问或需要进一步技术支持,请随时联系深圳市钜硕电子有限公司。

JS10A-16P-050-4-8参数

参数
触头镀层 -
针脚数 16pin
端接 -
额定电流 -
连接器/触头类型 -
外壳颜色 -
板上高度 -
间距 1mm
扁平柔性类型 FFC

JS10A-16P-050-4-8厂商介绍

JS公司是一家领先的技术企业,专注于研发和生产高科技产品。公司主营产品分为三大类:智能设备、软件解决方案和环保技术。

1. 智能设备:JS公司生产的智能设备包括智能家居系统、智能穿戴设备和自动化机器人等。这些产品广泛应用于家庭、办公室和工业生产领域,提高生活便利性和工作效率。

2. 软件解决方案:JS公司提供各种软件解决方案,如企业资源规划(ERP)系统、客户关系管理(CRM)系统和大数据分析工具。这些软件广泛应用于金融、医疗、教育等多个行业,帮助企业实现数字化转型。

3. 环保技术:JS公司致力于开发环保技术,如太阳能发电系统、水处理设备和废物回收系统。这些技术广泛应用于能源、水务和环保领域,推动可持续发展。

JS公司的优势在于:
1. 强大的研发能力:JS公司拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质的产品:JS公司注重产品质量,严格把控生产流程,确保产品性能稳定可靠。
3. 完善的售后服务:JS公司提供全方位的售后服务,包括技术支持、产品维修和客户培训等,让客户无后顾之忧。

JS10A-16P-050-4-8数据手册

厂牌 PDF简要描述 下载
JS/深圳钜硕电子 FFC/FPC连接器 JS/深圳钜硕电子 JS10A-16P-050-4-8 JS10A-16P-050-4-8数据手册

JS10A-16P-050-4-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
