AFC07-S07FCC-00

产品分类: FFC/FPC连接器
产品描述: JUSHUO FPC连接器 0.5mm 7P 拉抽式 H2.0mm 下接
供应商型号: AFC07-S07FCC-00 SMD,P=0.5MM
供应商: 云汉优选
标准整包数: 64

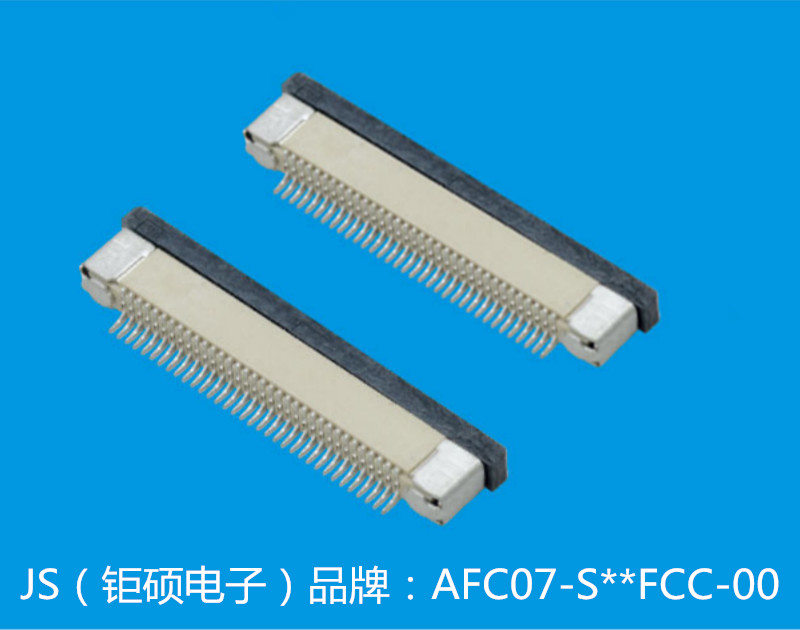

JS/深圳钜硕电子 FFC/FPC连接器 AFC07-S07FCC-00

AFC07-S07FCC-00概述


    产品简介


    深圳市钜硕电子有限公司生产的FPC连接器AFC07-SFCA-00是一款适用于0.5mm间距柔性扁平电缆(FFC)的连接器。这种连接器采用抽拉式设计,便于安装和拆卸,特别适合用于需要多次插拔的应用场合。该产品的主要功能是在电路板之间建立可靠的信号传输通道,广泛应用于各种消费电子产品、通讯设备和工业自动化系统中。

    技术参数


    | 参数类别 | 技术规格 |

    | 最大容许电压 | 50V |
    | 最大容许电流 | 0.5A |
    | 使用温度范围 | -45℃ ~ +85℃ |
    | 接触电阻 | ≤20 mΩ |
    | 绝缘电阻 | ≥500 MΩ |
    | 耐电压 | 200V AC(有效值),1分钟 |
    | 锁紧力 | 1.96n (N) MAX |
    | 拔出力 | 0.49n (N) MIN |
    | 端子保持力 | ≥3.92N |

    产品特点和优势


    - 高可靠性:经过严格的电气和机械性能测试,确保在多种环境条件下均能可靠工作。
    - 耐久性:设计支持反复插拔,可承受多次插拔而不会降低性能。
    - 适应性强:适用于不同厚度的FFC电缆,易于安装且结构紧凑。
    - 稳定性:在高低温环境下的稳定性表现优异,确保在极端环境下的可靠性能。
    - 环保材料:采用磷青铜和LCP材料,符合RoHS标准,安全无毒。

    应用案例和使用建议


    应用案例:AFC07-SFCA-00连接器被广泛应用于智能手机和平板电脑的柔性显示屏连接中。例如,在iPhone等高端智能手机中,这种连接器用于将屏幕与主板之间的柔性电缆连接起来,实现稳定的信号传输。
    使用建议:为了最大化其性能,建议在安装过程中严格按照制造商的技术要求进行操作,确保连接器与电缆正确匹配。在使用过程中,定期检查连接器的状态,确保没有物理损伤或接触不良的现象。

    兼容性和支持


    AFC07-SFCA-00连接器可以与其他标准FFC电缆和连接器相兼容。制造商提供了详细的产品说明书和技术支持,以帮助客户解决使用过程中可能遇到的各种问题。此外,深圳市钜硕电子有限公司还提供全面的质量保证和服务承诺,以确保客户的利益。

    常见问题与解决方案


    1. 问题:连接器在长时间使用后出现接触不良。
    解决方案:检查连接器是否有物理损伤或氧化现象,如有则需要更换新的连接器。

    2. 问题:连接器在高温环境下性能下降。
    解决方案:选择具有更高耐温性能的连接器型号,或者在高温环境下采取适当的散热措施。
    3. 问题:在插拔过程中出现卡顿现象。
    解决方案:检查连接器的锁紧机构是否正常工作,如异常则需调整或更换连接器。

    总结和推荐


    综上所述,AFC07-SFCA-00 FPC连接器凭借其出色的电气性能、机械强度和环境适应能力,成为市场上一款极具竞争力的产品。它在可靠性、耐用性和应用灵活性方面表现出色,尤其适合于对连接器性能有严格要求的应用场景。因此,我们强烈推荐此款连接器作为高性能电子产品中信号传输的理想选择。对于追求高品质和稳定性的客户来说,这无疑是一个明智的选择。

AFC07-S07FCC-00参数

参数
针脚数 7pin
连接器/触头类型 底部
触头镀层 -
额定电流 -
外壳颜色 -
间距 500μm
扁平柔性类型 FPC
端接 -
板上高度 2mm
通用封装 SMD,P=0.5mm

AFC07-S07FCC-00厂商介绍

JS公司是一家领先的技术企业,专注于研发和生产高科技产品。公司主营产品分为三大类:智能设备、软件解决方案和环保技术。

1. 智能设备:JS公司生产的智能设备包括智能家居系统、智能穿戴设备和自动化机器人等。这些产品广泛应用于家庭、办公室和工业生产领域,提高生活便利性和工作效率。

2. 软件解决方案:JS公司提供各种软件解决方案,如企业资源规划(ERP)系统、客户关系管理(CRM)系统和大数据分析工具。这些软件广泛应用于金融、医疗、教育等多个行业,帮助企业实现数字化转型。

3. 环保技术:JS公司致力于开发环保技术,如太阳能发电系统、水处理设备和废物回收系统。这些技术广泛应用于能源、水务和环保领域,推动可持续发展。

JS公司的优势在于:
1. 强大的研发能力:JS公司拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质的产品:JS公司注重产品质量,严格把控生产流程,确保产品性能稳定可靠。
3. 完善的售后服务:JS公司提供全方位的售后服务,包括技术支持、产品维修和客户培训等,让客户无后顾之忧。

AFC07-S07FCC-00数据手册

厂牌 PDF简要描述 下载
JS/深圳钜硕电子 FFC/FPC连接器 JS/深圳钜硕电子 AFC07-S07FCC-00 AFC07-S07FCC-00数据手册

AFC07-S07FCC-00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
320+ ¥ 0.3548
960+ ¥ 0.3489
3200+ ¥ 0.34
库存: 6400
起订量: 320 增量: 64
交货地:
最小起订量为:320
合计: ¥ 113.53
直接购买
加入购物车
