首页  >  产品百科  >  JS10A-06P-250-4-8

JS10A-06P-250-4-8

产品分类: FFC/FPC连接器
产品描述: 1mm 6pin FFC
供应商型号: JS10A-06P-250-4-8
供应商: 云汉优选
标准整包数: 1000

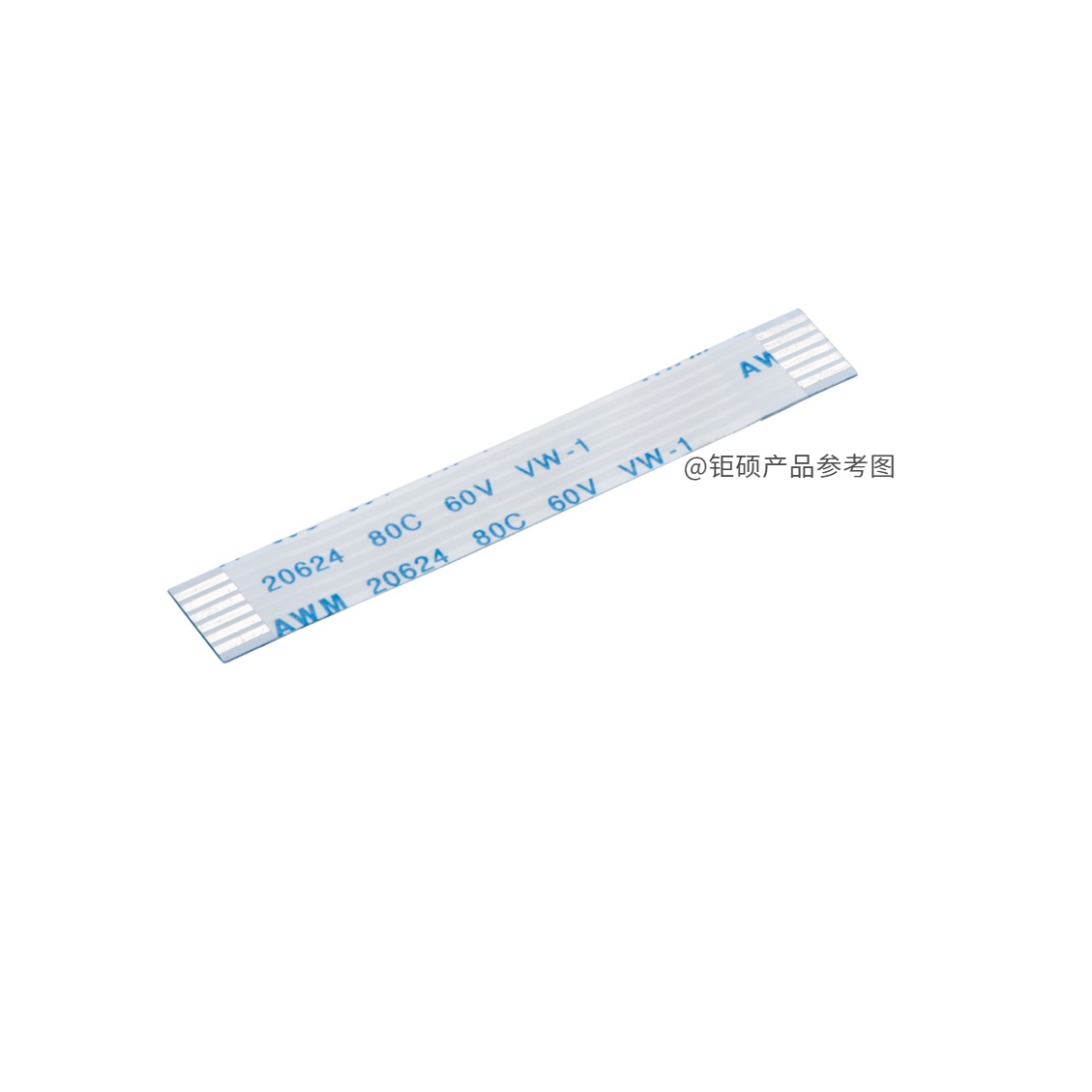

JS/深圳钜硕电子 FFC/FPC连接器 JS10A-06P-250-4-8

JS10A-06P-250-4-8概述

    JS10A-NP-L-4-8 FFC柔性扁平电缆排线产品技术手册



    1. 产品简介



    产品类型:FFC柔性扁平电缆排线
    主要功能:用于电子设备内部连接,提供信号传输和电源输送功能
    应用领域:广泛应用于手机、平板电脑、笔记本电脑、医疗设备及其他消费电子设备


    2. 技术参数



    - 间距:1.0mm
    - 导体拼数:4-60P
    - 导体尺寸:0.035mm 0.65mm
    - UL认证:UL20624 (80℃, 60V, VW-1), UL20941 (105℃, 90V, VW-1)
    - 温度范围:-45℃~80℃ (UL20624),-45℃~105℃ (UL20941)
    - 导体阻抗:≤1.00Ω/m
    - 绝缘阻抗:≥1000MΩ-m
    - 耐压强度:AC500V (空气),AC1000V (水)
    - 弯曲次数:180°折弯测试,大于50000次
    - 耐磨性:φ0.5mm 600g, 10000次以上


    3. 产品特点和优势



    - 高可靠性:UL认证,确保产品在高温、高压等恶劣环境下的稳定性和安全性
    - 低阻抗:0.035mm 0.65mm的导体尺寸,降低电阻损耗,提高信号传输效率
    - 耐用性:通过多次弯曲测试,适应多种复杂的安装环境
    - 兼容性强:适用于各种标准FFC连接器,便于集成到不同类型的设备中


    4. 应用案例和使用建议



    - 应用案例:用于智能手机和移动设备的内部连接,提升设备的整体可靠性和耐用性
    - 使用建议:在设计时需考虑电缆的弯曲半径,避免过度弯曲导致的损坏;在组装过程中应注意保持电缆平直,避免不必要的应力集中


    5. 兼容性和支持



    - 兼容性:适用于各种标准FFC连接器,如Molex、JST等
    - 技术支持:深圳钜硕电子有限公司提供详尽的技术文档和支持服务,如有任何技术问题,可随时联系客服部门


    6. 常见问题与解决方案



    - 问题1:导体阻抗过高
    解决方案:检查电缆是否有损坏,确保正确安装
    - 问题2:绝缘阻抗低
    解决方案:更换新的电缆,或者检查是否有灰尘或湿气进入
    - 问题3:弯曲测试未通过
    解决方案:检查电缆的弯曲半径是否符合要求,确保在允许范围内弯曲


    7. 总结和推荐



    综合评估:JS10A-NP-L-4-8是一款高性能的FFC柔性扁平电缆排线,具有出色的可靠性和耐用性。UL认证和多项严格测试确保了其在各种应用场景下的表现。对于需要高质量内部连接的应用场景,我们强烈推荐使用此产品。

JS10A-06P-250-4-8参数

参数
额定电流 -
外壳颜色 -
端接 -
扁平柔性类型 FFC
连接器/触头类型 -
板上高度 -
针脚数 6pin
间距 1mm
触头镀层 -

JS10A-06P-250-4-8厂商介绍

JS公司是一家领先的技术企业,专注于研发和生产高科技产品。公司主营产品分为三大类:智能设备、软件解决方案和环保技术。

1. 智能设备:JS公司生产的智能设备包括智能家居系统、智能穿戴设备和自动化机器人等。这些产品广泛应用于家庭、办公室和工业生产领域,提高生活便利性和工作效率。

2. 软件解决方案:JS公司提供各种软件解决方案,如企业资源规划(ERP)系统、客户关系管理(CRM)系统和大数据分析工具。这些软件广泛应用于金融、医疗、教育等多个行业,帮助企业实现数字化转型。

3. 环保技术:JS公司致力于开发环保技术,如太阳能发电系统、水处理设备和废物回收系统。这些技术广泛应用于能源、水务和环保领域,推动可持续发展。

JS公司的优势在于:
1. 强大的研发能力:JS公司拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质的产品:JS公司注重产品质量,严格把控生产流程,确保产品性能稳定可靠。
3. 完善的售后服务:JS公司提供全方位的售后服务,包括技术支持、产品维修和客户培训等,让客户无后顾之忧。

JS10A-06P-250-4-8数据手册

厂牌 PDF简要描述 下载
JS/深圳钜硕电子 FFC/FPC连接器 JS/深圳钜硕电子 JS10A-06P-250-4-8 JS10A-06P-250-4-8数据手册

JS10A-06P-250-4-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.4012
3000+ ¥ 0.3942
10000+ ¥ 0.3837
57000+ ¥ 0.3663
库存: 9000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 401.2
直接购买
加入购物车
