GH125-S15DCA-00

产品描述: 间距:1.25mm 触点数量:15P 插针结构:1.25X15P 描述:卧式贴片 带扣
供应商型号: 14M-GH125-S15DCA-00
供应商: 云汉优选
标准整包数: 1

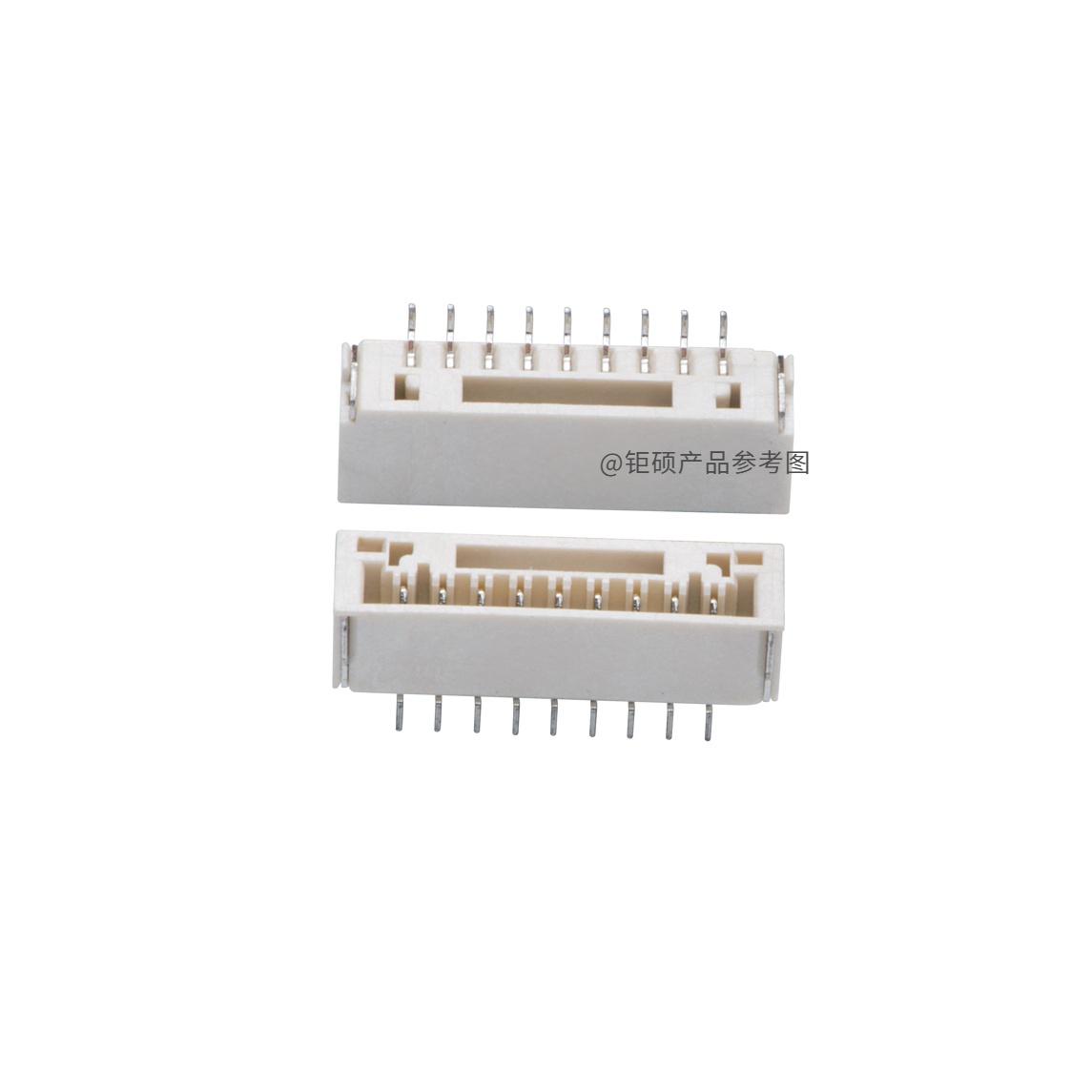

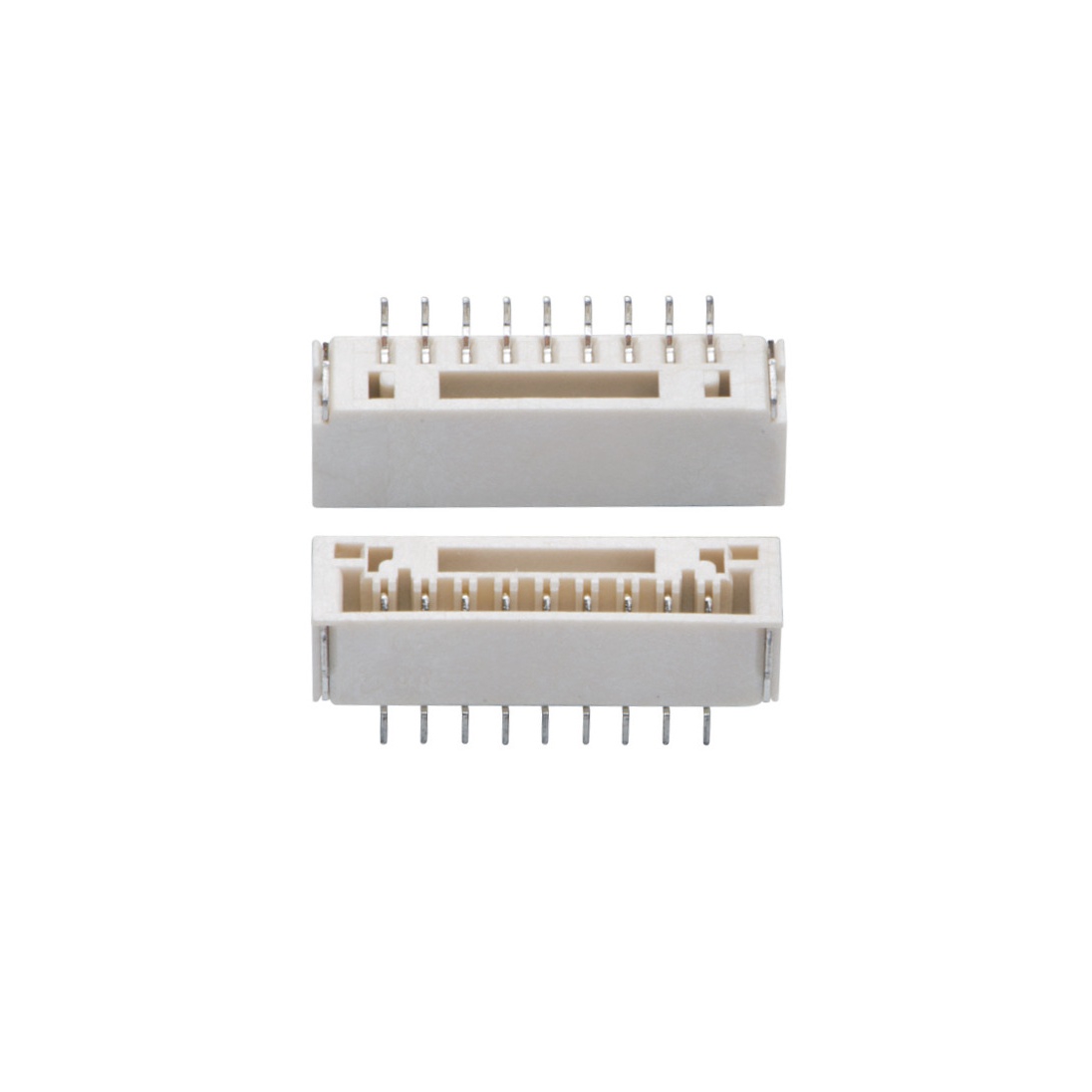

JS/深圳钜硕电子 矩形连接器 - 针座 - 插座/母插口 GH125-S15DCA-00

GH125-S15DCA-00概述

    GH125-SDCA-00 WAFER贴片插座 产品技术手册

    产品简介


    GH125-SDCA-00 是由深圳市钜硕电子有限公司生产的1.25mm间距卧式贴片带扣WAFER贴片插座。这种电子元器件主要用于电路板上的信号传输,尤其适合用于便携式设备、家用电器、工业自动化等领域。其主要功能是实现不同电子模块间的连接与通信,具有高可靠性、低成本、易于安装等特点。

    技术参数


    - 最大容许电压 (Rated Voltage[MAX]):50V
    - 最大容许电流 (Rated Current[MAX]):1A (AC/DC)
    - 使用温度范围 (Ambient Temperature Range):-45℃ ~ +85℃
    - 接触电阻 (Contact Resistance):≤20mΩ
    - 绝缘电阻 (Insulation Resistance):≥500MΩ
    - 耐电压 (Dielectric Strength):500V AC/Minute
    - PIN针固定力 (Pin Fixing Force):单个PIN针 ≥5N
    - 端子保持力 (Terminal Retention):单个端子 ≥5N

    产品特点和优势


    GH125-SDCA-00 具有以下独特功能和优势:
    - 高可靠性:其设计确保了即使在极端环境下也能稳定工作。
    - 易安装性:便于快速安装,降低了组装成本和时间。
    - 广泛应用性:适用于多种设备和场合,具有广泛的兼容性和适应性。
    - 环境友好:产品符合ROHS标准,确保了环保要求。

    应用案例和使用建议


    GH125-SDCA-00 已成功应用于多个项目中,如便携式电子设备、智能家居系统和工业控制系统。在使用过程中,建议注意以下几点:
    - 环境控制:确保设备运行环境温度在-45℃至+85℃之间。
    - 防尘措施:防止灰尘进入连接器,以免影响电气性能。
    - 合理布线:布线应尽可能避开强电磁干扰源,以减少信号衰减。

    兼容性和支持


    GH125-SDCA-00 设计时考虑了与其他电子元器件的兼容性,可以方便地与其他品牌和型号的连接器配合使用。公司提供全面的技术支持和服务,包括产品咨询、故障排除和技术培训。

    常见问题与解决方案


    1. 问题:接触电阻过高
    - 解决方案:检查是否有污垢或氧化物覆盖在连接器表面,清理后重新测试。

    2. 问题:无法稳定插入
    - 解决方案:确认安装时的角度和力度是否正确,必要时可重新调整。
    3. 问题:端子松动
    - 解决方案:确保端子在孔座中紧密安装,必要时可重新焊接。

    总结和推荐


    GH125-SDCA-00 WAFER贴片插座以其高可靠性、易于安装和广泛的应用范围,在电子元件市场上表现出色。我们强烈推荐给需要高性能连接器的项目。如果您有任何疑问或需求,欢迎随时联系我们的技术支持团队。

GH125-S15DCA-00参数

参数
通用封装 SMD,P=1.25mm

GH125-S15DCA-00厂商介绍

JS公司是一家领先的技术企业,专注于研发和生产高科技产品。公司主营产品分为三大类:智能设备、软件解决方案和环保技术。

1. 智能设备:JS公司生产的智能设备包括智能家居系统、智能穿戴设备和自动化机器人等。这些产品广泛应用于家庭、办公室和工业生产领域,提高生活便利性和工作效率。

2. 软件解决方案:JS公司提供各种软件解决方案,如企业资源规划(ERP)系统、客户关系管理(CRM)系统和大数据分析工具。这些软件广泛应用于金融、医疗、教育等多个行业,帮助企业实现数字化转型。

3. 环保技术:JS公司致力于开发环保技术,如太阳能发电系统、水处理设备和废物回收系统。这些技术广泛应用于能源、水务和环保领域,推动可持续发展。

JS公司的优势在于:
1. 强大的研发能力:JS公司拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质的产品:JS公司注重产品质量,严格把控生产流程,确保产品性能稳定可靠。
3. 完善的售后服务:JS公司提供全方位的售后服务,包括技术支持、产品维修和客户培训等,让客户无后顾之忧。

GH125-S15DCA-00数据手册

厂牌 PDF简要描述 下载
JS/深圳钜硕电子 矩形连接器 - 针座 - 插座/母插口 JS/深圳钜硕电子 GH125-S15DCA-00 GH125-S15DCA-00数据手册

GH125-S15DCA-00封装设计

查看详情并下载
Symbol
Footprint
3D Model
