FPC-05F-6PH20

产品分类: FFC/FPC连接器
厂牌: XUNPU/台湾讯普电子
产品描述: 间距:0.5mm P数:6P 翻盖式 下接
供应商型号: 26M-FPC-05F-6PH20
供应商: 云汉优选
标准整包数: 1

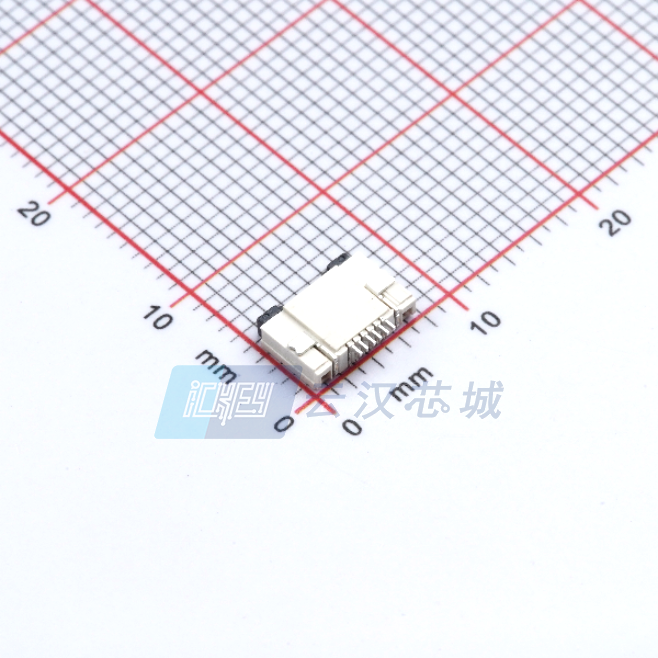

XUNPU/台湾讯普电子 FFC/FPC连接器 FPC-05F-6PH20

FPC-05F-6PH20概述

    # 0.5mm 间距柔性扁平电缆连接器技术手册

    产品简介


    产品类型
    0.5mm 间距柔性扁平电缆连接器(系列锁定)
    主要功能
    0.5mm 间距柔性扁平电缆连接器主要用于连接柔性扁平电缆(FPC)与扁平柔性电缆(FFC)。这类连接器具有优良的电气性能和机械性能,适用于各种电子设备的内部连接。
    应用领域
    广泛应用于移动设备、数码相机、平板电脑、笔记本电脑、智能穿戴设备等需要高密度连接的应用场景。

    技术参数


    定格参数
    - 最大容许电压: 50V(AC/DC,有效值)
    - 最大容许电流: 0.5A
    - 使用温度范围: -25℃ ~ +85℃
    电气性能
    | 项目 | 条件 | 规格 |
    | :: | :: | :: |
    | 接触电阻 | 适配 FPC/FFC 嵌合,开放电压 20mV 以下,短路电流 10mA | ≤20mΩ |
    | 绝缘电阻 | 适配 FPC/FFC 嵌合,施加 500V 直流电 | ≥500MΩ |
    | 耐电压 | 适配 FPC/FFC 嵌合,施加 200V 交流电 | 无击穿现象 |
    机械性能
    | 项目 | 条件 | 规格 |
    | :: | :: | :: |
    | 锁紧力及拔出力 | 适配 0.3mm 厚 FFC,速度 25±3mm/min | 锁紧力 ≤1.96n (N),拔出力 ≥0.49n (N) |
    | 端子保持力 | 拉出速度 25±3mm/min | ≥3.92N |
    环境和其他性能
    | 项目 | 条件 | 规格 |
    | :: | :: | :: |
    | 重复插拔 | 无通电状态,速度 10 次/min,插拔 20 次 | 接触电阻 ≤60mΩ |
    | 温度上升 | 最大容许电流通过 | ≤30℃ |
    | 耐振动性 | DC 1mA 通电,X、Y、Z 方向振动 | 接触电阻 ≤60mΩ,瞬断 ≤1ms |
    | 耐冲击性 | DC 1mA 通电,6 个方向冲击 | 接触电阻 ≤60mΩ,瞬断 ≤1ms |
    | 耐热性 | 85±2℃空气中放置 96 小时 | 接触电阻 ≤60mΩ |
    | 耐寒性 | -40±2℃空气中放置 96 小时 | 接触电阻 ≤60mΩ |
    | 耐湿性 | 40±2℃、90-95%湿度空气中放置 96 小时 | 接触电阻 ≤60mΩ |
    | 耐盐雾性 | 35±2℃、5±1%盐水喷雾 48 小时 | 接触电阻 ≤60mΩ |
    | 耐亚硫酸 | 40±2℃、50±5ppm SO₂ 气体中放置 24 小时 | 接触电阻 ≤60mΩ |
    | 耐氨性 | 浓度为 28%的氨水中放置 40 分钟 | 接触电阻 ≤60mΩ |
    | 可焊性 | 端子前端 0.2mm 处浸入 245±5℃锡槽,2±0.5秒 | 沾敷面积 ≥95% |
    | 耐焊接热 | 245±5℃热风炉中 30±5秒条件下,至少进行 5次 | 无损坏、变形 |

    产品特点和优势


    1. 高可靠性:经过严格的测试,包括耐电压、耐振动、耐冲击、耐温升等,确保了产品的长期稳定性和可靠性。
    2. 良好的电气性能:接触电阻低,绝缘电阻高,耐电压性能优异。
    3. 优秀的机械性能:锁紧力、拔出力、端子保持力均符合标准要求,确保连接的稳固性。
    4. 广泛的适用温度范围:可以在 -25℃ 至 +85℃ 的环境中正常工作,适用于多种严苛的工作条件。
    5. 高度兼容性:适合与多种柔性扁平电缆(FPC)和扁平柔性电缆(FFC)配合使用,适应性强。

    应用案例和使用建议


    应用案例
    这种 0.5mm 间距柔性扁平电缆连接器广泛应用于移动设备、数码相机、平板电脑等领域。例如,在智能手机中,该连接器用于连接屏幕与主板,以实现数据传输和供电。
    使用建议
    1. 正确安装:在插入或拔出 FPC/FFC 时,按照规定的速度操作,避免因快速操作导致的损坏。
    2. 定期检查:定期检查连接器的接触电阻,确保电气性能正常。
    3. 防护措施:在高湿度环境下使用时,注意防潮措施,确保连接器的性能稳定。

    兼容性和支持


    该连接器设计兼容多种柔性扁平电缆,可以轻松集成到现有系统中。制造商提供详细的技术支持,包括安装指南、故障排除手册等。

    常见问题与解决方案


    1. 接触不良
    - 解决方案:清洁接触点,确保没有污物或氧化层。
    2. 连接器过热
    - 解决方案:减少负载,确保连接器在额定电流范围内工作。
    3. 无法牢固锁紧
    - 解决方案:检查锁紧机构是否完好,必要时更换连接器。

    总结和推荐


    综合评估
    0.5mm 间距柔性扁平电缆连接器在电气性能、机械性能和环境适应性方面表现出色,适用于各种高密度连接需求的应用场景。通过严格的测试验证,确保了产品的稳定性和可靠性。
    是否推荐
    强烈推荐使用该产品。它不仅具备出色的性能,而且在实际应用中表现出色,特别是在移动设备和消费电子产品中。如果您需要高可靠性的连接解决方案,这款产品将是理想的选择。

FPC-05F-6PH20参数

参数
外壳颜色 -
板上高度 2mm
扁平柔性类型 -
连接器/触头类型 -
针脚数 -
间距 500μm
端接 -
触头镀层 -
额定电流 -
通用封装 SMD,P=0.5mm

FPC-05F-6PH20数据手册

厂牌 PDF简要描述 下载
XUNPU/台湾讯普电子 FFC/FPC连接器 XUNPU/台湾讯普电子 FPC-05F-6PH20 FPC-05F-6PH20数据手册

FPC-05F-6PH20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.4624
10+ ¥ 0.382
100+ ¥ 0.3325
500+ ¥ 0.3053
1000+ ¥ 0.2875
库存: 10990
起订量: 1 增量: 2000
