HG4056M/TR

产品分类: 电池管理芯片
产品描述:
供应商型号: HG4056M/TR SOP-8
供应商: 国内现货
标准整包数: 2500

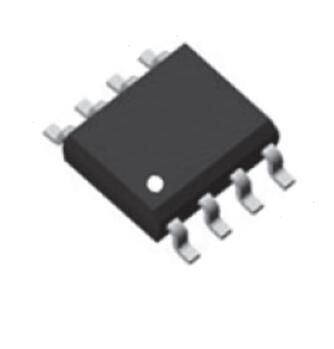

HGSEMI/广东华冠半导体 电池管理芯片 HG4056M/TR

HG4056M/TR概述

    恒流/恒压线性充电电路 HG4056 技术手册

    产品简介


    HG4056 是一款专为单节锂离子电池设计的完整线性充电电路。该产品集成了高效率的恒定电流/恒定电压充电功能,能够在不同环境温度下自动调节充电电流,从而保障充电安全和高效。HG4056 适用于移动电话、PDA、MP3播放器、数码相机、电子词典、GPS、便携式设备等各种充电器,广泛应用于消费电子产品。

    技术参数


    - 封装:ESOP8/SOP8
    - 绝对最大额定值:
    - 输入电源电压:-0.3V~7V
    - PROG:-0.3V~VCC+0.3V
    - BAT:-0.3V~7V
    - TEMP:-0.3V~8V
    - CE:-0.3V~8V
    - 工作环境温度范围:-20℃~85℃
    - 贮存温度范围:-65℃~125℃
    - 引脚温度(焊接时间 10 秒):260℃
    - 电特性:
    - 充电电压:精度达到±1.5%的4.2V预设充电电压
    - 充电电流:高达1000mA的可编程充电电流
    - 涓流充电电流:170~230mA
    - 涓流充电门限电压:2.7~3.0V
    - 终止电流门限:设定值的10~15%

    产品特点和优势


    1. 恒流/恒压模式:HG4056 支持恒定电流/恒定电压操作,能够自动调节充电电流,确保电池在充电过程中的安全。
    2. 无需外部组件:由于内部PMOSFET架构,HG4056 不需要外部隔离二极管,减少了外围组件的数量,提高了设计的灵活性。
    3. 温度监测功能:集成电池温度检测电路,确保电池在正常温度范围内充电,避免过热或过冷损坏电池。
    4. 充电状态指示:具备电池充电完成指示和充电状态指示,方便用户实时了解电池充电状态。
    5. 低功耗模式:在待机模式下,HG4056 的供电电流降至55uA,节能效果显著。

    应用案例和使用建议


    - 移动电话和PDA:HG4056 可用于手机和平板电脑的快速充电,提供高达1000mA的充电电流,确保快速充电的同时也能保持电池安全。
    - 数码相机和MP3播放器:对于这些便携式设备,HG4056 的高效充电能力和温度监测功能能够显著延长设备的使用寿命。
    - 电子词典和GPS:在这些小型设备中,HG4056 的紧凑封装和低功耗特性能够有效节省空间并延长电池寿命。
    使用建议:
    - 在设定充电电流时,根据需求选择合适的RPROG电阻,以实现准确的电流控制。
    - 在高电流充电时,优化PCB散热设计,确保电池温度控制在65℃以下,避免过热。

    兼容性和支持


    - 兼容性:HG4056 可与USB电源和适配器电源兼容,适用于不同类型的充电场景。
    - 厂商支持:华冠半导体提供详细的技术文档和在线支持,帮助用户快速上手并解决问题。

    常见问题与解决方案


    1. 充电电流不稳定:检查RPROG电阻是否正确选择,并确保焊点接触良好。
    2. 电池充电未完成:检查电池温度是否超出正常范围,确保电池处于正常温度区间。
    3. 充电状态指示不准确:检查TEMP引脚的连接是否正确,确保电池温度检测功能正常工作。

    总结和推荐


    HG4056 是一款功能强大且易于使用的线性充电电路,非常适合便携式电子设备的充电需求。其独特的恒流/恒压模式、温度监测功能以及低功耗特性使其在市场上具有很强的竞争力。推荐用户在各种便携式设备中采用HG4056,以确保高效的充电体验和电池的安全性。

HG4056M/TR参数

参数
最小输出电压 -
最小工作供电电压 -
故障保护 -
接口类型 -
电池类型 -
最大工作供电电压 -
输出电流 -
最大输出电压 -
功能 -
通用封装 SOP-8

HG4056M/TR厂商介绍

HGSEMi公司是一家领先的高科技企业,专注于研发和生产各类电子元件和模块。公司主营产品包括但不限于:

1. 传感器:包括温度、湿度、压力等多种类型的传感器,广泛应用于工业自动化、环境监测等领域。
2. 通信模块:涵盖无线通信、有线通信模块,服务于物联网、智能家居等行业。
3. 电源管理:提供高效能的电源解决方案,满足不同设备的能源需求。
4. 微控制器:为智能设备提供核心控制单元,广泛应用于自动化控制和智能系统。

HGSEMi的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持产品技术领先。
- 质量保证:严格的质量控制体系,确保产品的可靠性和稳定性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球布局:拥有广泛的全球销售和服务网络,为客户提供便捷的本地化支持。

HGSEMi致力于为客户提供高质量的产品和服务,推动电子技术的发展和应用。

HG4056M/TR数据手册

厂牌 PDF简要描述 下载
HGSEMI/广东华冠半导体 电池管理芯片 HGSEMI/广东华冠半导体 HG4056M/TR HG4056M/TR数据手册

HG4056M/TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 0.69
7500+ ¥ 0.678
25000+ ¥ 0.66
35000+ ¥ 0.618
库存: 20000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 1725
直接购买
加入购物车
